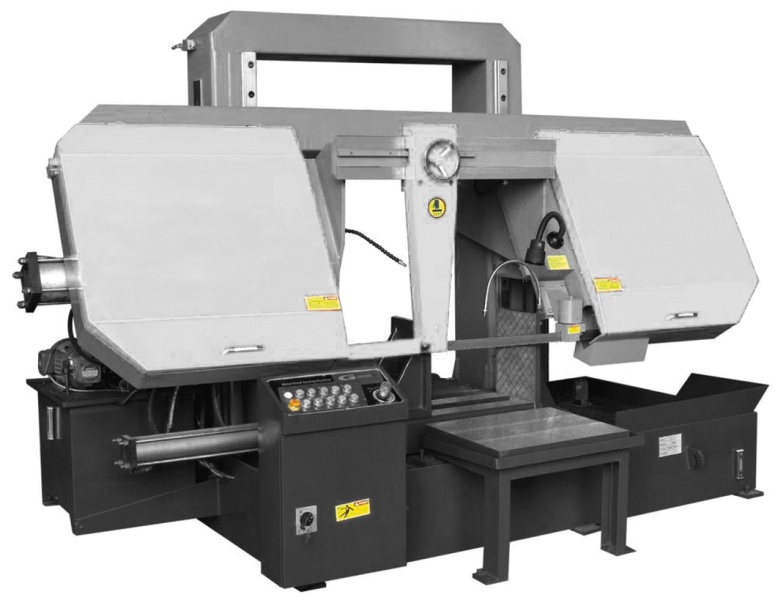

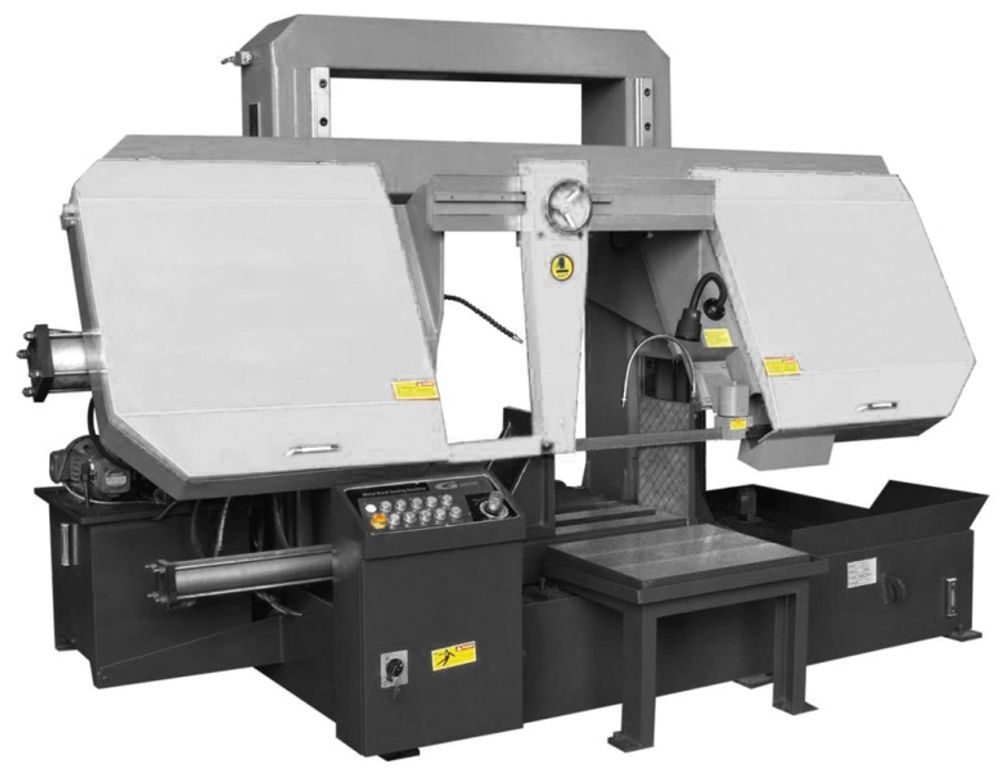

Гидравлический ленточнопильный колонный станок Stalex SBS-650

Stalex SBS-650 — гидравлический ленточнопильный станок колонного двухстоечного типа (полуавтомат)

Модель Stalex SBS-650 является гидравлическим ленточнопильным станком колонного двухстоечного типа. Полуавтоматический станок предназначен для пиления труб и сплошных заготовок. Максимальный диаметр круга составляет 650 мм, размер квадратной заготовки под углом 90° — 650×650 мм.

Двухстоечные ленточнопильные станки имеют две вертикальные стойки (колонны), по которым перемещается горизонтальная пильная рама, образуя жесткий замкнутый контур с высокой стабильностью реза. Пильная рама представляет собой стальную сварную конструкцию.

Режимы работы

На полуавтоматических станках возможна работа как в ручном, так и в автоматическом режиме:

• Ручной режим: каждая операция выполняется вручную посредством нажатия соответствующей кнопки.

• Автоматический режим: станок самостоятельно выполняет весь цикл резания: зажим заготовки → запуск пилы → опускание рамы → остановка пилы → подъем рамы → отжим тисков. Оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».

Основные элементы и характеристики

• Угол пиления заготовок: 90°.

• Движение рамы – автоматическое.

• Регулировка движения рамы – гидравлическая бесступенчатая.

• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости за счет блоков с подшипниками и твердосплавных пластин.

• Регулируемая подача СОЖ в зону резания для смазывания и охлаждения полотна.

• Тиски гидравлические.

• Скорость вращения полотна: 10–65 м/мин (инвертор).

Стандартная комплектация

• Ленточное полотно 41×1,3×6860 мм, установленное на станке.

• Руководство по эксплуатации.

• Механическая дисковая щетка (работает от движения режущего полотна).

• Лампа для освещения зоны резки.

• Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна).

• Вспомогательный пластинчатый стол для выгрузки заготовок.

• Механический подающий рольганг длиной 1500 мм и шириной 650 мм.

• Набор инструментов (состав может изменяться в зависимости от поставки):

  • крестовая отвертка (75×5);

  • шлицевая отвертка (75×5);

  • шестигранный торцевой ключ;

  • ключ открытый (12-14, 22-24);

  • разводной ключ.
