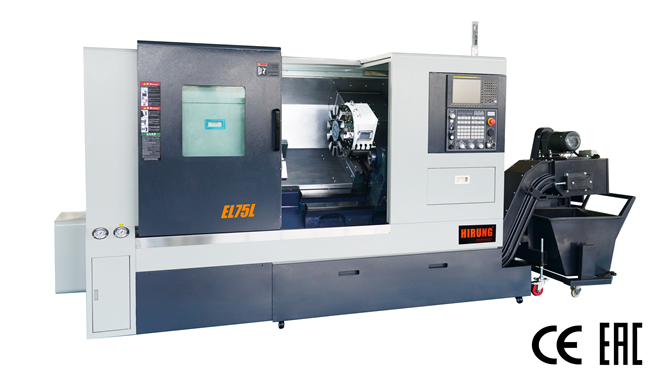

МОДЕЛЬ: |
||
|
EL75L |
||
|
СИСТЕМА ЧПУ: |
||
|
|
Fanuc 0iTF (Опция SYNTEC 22TB) |
|
|
РАБОЧИЕ ПАРАМЕТРЫ: |
||
|
Максимальный диаметр вращение заготовки над станиной |
мм |
Ø 550 |
|
Максимальный диаметр обработки |
мм |
Ø 380 |
|
Максимальная длина обработки |
мм |
700 (Опция 1 000 / 1 500 /2 000 / 3 000) |
|
Максимальный диаметр прутка |
мм |
Ø 75 (Опция Ø 90) |
|
ШПИНДЕЛЬ: |
||
|
Размер патрона |
дюйм/мм |
12” / 305 |
|
Сквозное отверстие в шпинделе |
мм |
Ø 86 (Опция Ø 102) |
|
Максимальная скорость вращения |
об/мин |
3 500 |
|
Мощность электродвигателя (Максимальная / Постоянная) |
кВт |
15 / 11 (Опция 18,5 / 15) |
|
Тип привода шпинделя |
Ременный |
|
|
Торец шпинделя |
Конус A2-8 (Опция А2-11) |
|
|
ПЕРЕМЕЩЕНИЯ И ПОДАЧИ: |
||
|
Ход по осям «X / Z». Серводвигатели Fanuc, Япония |
мм |
320 / 850 |
|
РЕВОЛЬВЕРНАЯ ГОЛОВА: |
||
|
Емкость |
позиций |
12 |
|
Тип крепления инструмента |
|
BMT65 |
|
Сечение хвостовика державки для наружной / торцевой обработки |
мм |
□ 32 × 32 |
|
Сечение хвостовика державки для внутренней / осевой обработки |
мм |
Ø 40 мм |
|
ЗАДНЯЯ БАБКА: |
||
|
Конус |
MT № 5 |
|
|
Ход пиноли |
мм |
100 |
|
Перемещение задней бабки |
мм |
630 |
|
Диаметр пиноли |
кгс |
90 |
|
ГАБАРИТЫ И ВЕС: |
||
|
Длина (без конвейера) |
мм |
3 800 |
|
Ширина |
мм |
2 192 |
|
Высота |
мм |
2 217 |
|
Вес |
кг |
6 500 |
