Горизонтальный токарный обрабатывающий центр с ЧПУ «HIRUNG» ЕL65L
Предзаказ
(0)

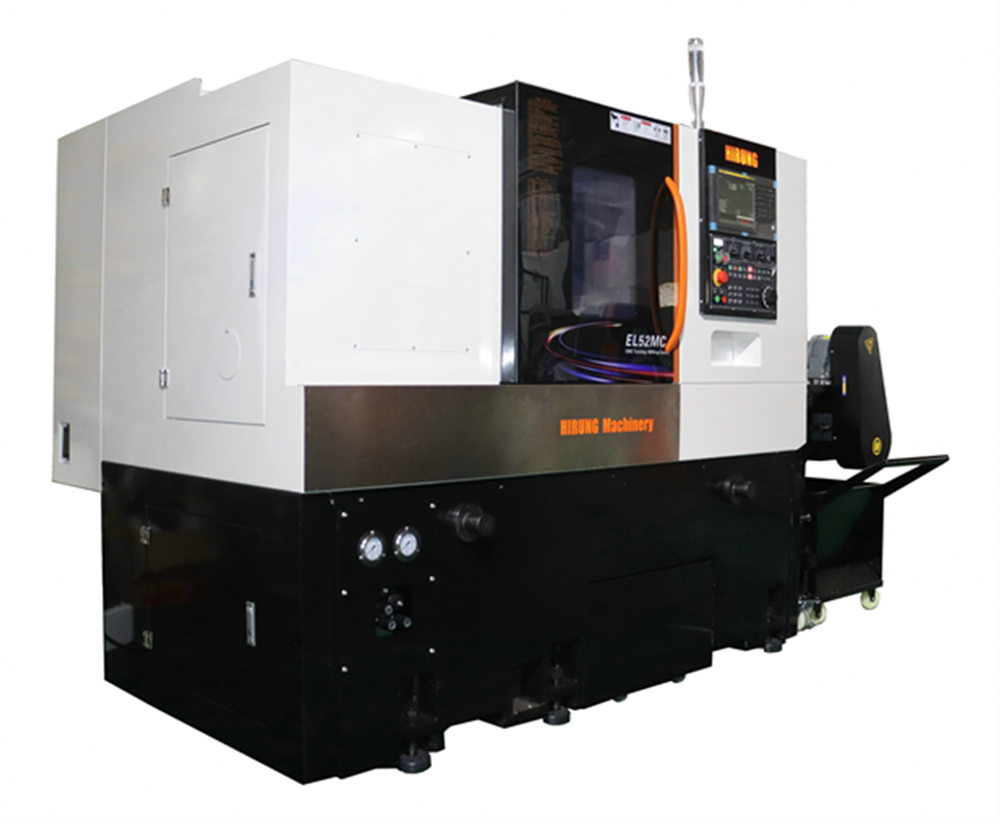

Горизонтальный токарный обрабатывающий центр с ЧПУ «HIRUNG» ЕL65L

Цена по запросу
Купить в 1 клик
Добавить в сравнение

Характеристики:

  • Максимальный диаметр вращения заготовки над станиной Ø 650
  • Максимальный диаметр обработки Ø 380
  • Максимальная длина обработки 410
  • Максимальный диаметр прутка Ø 75
  • Точность позиционирования / повторяемость 0,01 / 0,005 мм.

Габариты и вес:

Длина - 2 450 мм

Ширина - 1 600 мм

Высота - 2 150 мм

Вес - 4 900 кг

Описание
Характеристики
Отзывы
Описание
  • Новая конструкция станины

Используя при проектировании FEM (Finite Element Method) - метод конечных элементов, конструкторы «HIRUNG» с математической точностью создали оптимальную по жесткости, виброустойчивости и надёжности конструкцию станины. Применение FEM позволило создать оптимальную по конструкции компоновку внутреннего оребрения станины, а также максимально исследовать станину на кручение, сдвиг и демпфирующую способность.

Все станины станков «HIRUNG» отлиты из высококлассного чугуна, проверены рентгеном на трещины, а также искусственно состарены.

  • Система ЧПУ


Система ЧПУ «Fanuc 0i-TF Plus» с 10 дюймовым цветным LCD экраном, Япония.

Промышленная система ЧПУ самая распространённая в России, наиболее проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.

  • Шпиндельный узел

Симметричная конструкция шпиндельного узла специально разработана для равномерного распределения тепла и лучшего разгона/торможения при обработке. Шпиндель установлен на прецизионные подшипники наивысшего класса P4, внутренний диаметр подшипников Ø 100 мм.

·    Передняя опора – тандем шариковых радиально-упорных подшипников + цилиндрический роликовый подшипник

·    Задняя опора - двухрядный цилиндрический роликовый подшипник

Подшипники обеспечивают высочайшую жесткость при тяжёлом точении и сверлении.

Производитель подшипников: Компания «NSK», Япония.

·    Максимальная скорость вращения шпинделя 3 000 об/мин.

·    Максимальная мощность мотора шпинделя 15 кВт.

Производитель мотора шпинделя: «Fanuc», Япония.

  • ШВП с предварительным натягом

Применение ШВП с предварительным натягом и уникальной системой закрепления опор ходовых винтов ШВП обеспечило исключение теплового искажения и повысило жесткость. Точность позиционирования по осям

«X / Y / Z» 0,01 мм, повторяемость по осям «X / Y / Z» 0,005 мм.

Производитель ШВП: Компания «HIWIN», Тайвань.

  • Высокоточные направляющие

                  Горизонтальный токарный обрабатывающий центр «EL650MY» оснащен рельсовыми направляющими с системой автоматической смазки, каретки направляющих оснащены системой сепарации шариков. Между каретками, шариками и направляющими создан необходимый предварительный натяг. Направляющие обладают высокой скоростью, высокой жёсткостью, точностью и плавностью хода.

Производитель направляющих: «THK», Япония или «HIWIN», Тайвань.

  • 12-ти позиционная револьверная голова

Горизонтальный токарный обрабатывающий центр «HIRUNG» оснащён 12-и позиционной револьверной головой с приводным инструментом BMT55.

- Ёмкость  - 12 позиц
- Размер проходного резца  - 25×25 мм
- Размер расточного резца   - Ø 32 мм
- Время смены инструмента  - 0,3 секунды

Позиционирование инструментального диска револьверной головы осуществляет сервопривод, производитель серводвигателя: «Fanuc», Япония.

Производитель револьверной головы: «SWIFT», Тайвань.

  • Гидравлический 3-х кулачковый патрон

Предназначен для закрепления деталей.

Обладает высокой точностью изготовления и сбалансирован под нагрузкой. Возможна установка патрона с различным размером по требованию пользователя.

Производитель токарного патрона: «Chandox», Тайвань.

  •  Задняя бабка

Позволяет обрабатывать заготовки длиной до 410 мм. Усилие поджатия пиноли задней бабки 500 кгс. Большой конус (MT №5) задней бабки обеспечивает высокую жесткость в момент тяжёлого точения. Пиноль позиционируется гидравлической системой программно с помощью М-команд или вручную кнопками на пульте стойки ЧПУ. Корпус задней бабки перемещается вручную по направляющим скольжения. Задняя бабка стандартно комплектуется вращающимся центром МТ № 5.

  •  Автоматическая система смазки

Смазочный насос высокого давления, распределитель и устройство регулирования давления в системе обеспечивают равномерную смазку всех узлов и деталей и значительно снижают вероятность засорения каналов смазки.

Производитель системы смазки: «LUBE», Япония.

  • Пневматические компоненты для подготовки воздуха



Производитель пневматической системы: «SMC», Япония.

  • Электрические компоненты

.

Производитель электрических компонентов: «Schneider Electric» Франция,

или «Omron» Япония.

  •  Конвейер для стружки


Стандартная комплектация

  • Система ЧПУ Fanuc 0i-TF, LCD экран + переносной пульт ручного управления (Япония)
  • Мотор шпинделя: мощность 15 / 11 кВт
  • Привода по осям «X / Z / Y» - Fanuc (Япония)
  • Шпиндель Posa / ROYAL (Тайвань)
  • Подшипники: NSK (Япония)
  • Шарико-винтовая передача: PMI (Тайвань)
  • Гидравлический полый 3-х кулачковый патрон 10" с комплектом незакалённых кулачков (Тайвань)
  • Ножной переключатель зажима / разжима (для патрона)
  • Полый гидравлический цилиндр зажима / разжима патрона
  • Установочные опоры для нивелировки станка
  • 12-ти позиционная револьверная голова
  • Гидравлическая задняя бабка с пинолью тип МТ № 5
  • Система подачи СОЖ
  • Система автоматической смазки направляющих и ШВП
  • Полностью закрытая зона обработки. Кабинетный тип рабочей зоны
  • Световой индикатор работы и состояния станка
  • Освещение рабочей зоны
  • Автоматическая дверь (без СЕ)
  • Функция автоматического отключения питания М30
  • Масляный скиммер
  • Защита направляющих по осям «X / Y / Z» и ШВП
  • Стружечный конвейер с контейнером под стружку
  • Трансформатор 380В / 220В с электропроводами
  • Набор инструментов для обслуживания станка
  • Функция Ethernet
  • RS232 интерфейс
  • USB интерфейс
  • Руководство по эксплуатации на русском языке на электронном носителе
  • Руководство по эксплуатации на английском языке на бумажном носителе
  • Руководство по программированию на электронном носителе

Комплект инструментальной оснастки

  • Держатель инструмента для наружной обработки □ 25×25 мм (клиновой тип) -4 шт.
  • Держатель инструмента для торцевой обработки □ 25×25 мм (блок для резцов) -4 шт.
  • Держатель инструмента для внутренней и осевой обработки Ø 32 мм (блок для резцов) -4 шт.
  • Переходные втулки с Ø 32 мм на Ø: 8, 10, 12, 16, 20, 25 мм по 1 шт. каждого размера 6 шт.



Отзывы
Отзывов еще никто не оставлял
Reviews
  • 5 0
  • 4 0
  • 3 0
  • 2 0
  • 1 0
Характеристики

МОДЕЛЬ:

EL65L

СИСТЕМА ЧПУ:



Fanuc 0iTF (Опция SYNTEC 22TB)

РАБОЧИЕ ПАРАМЕТРЫ:

Максимальный диаметр вращение заготовки над станиной

мм

Ø 650

Максимальный диаметр обработки

мм

Ø 380

Максимальная длина обработки

мм

410

Максимальный диаметр прутка

мм

Ø 75

ШПИНДЕЛЬ:

Размер патрона

дюйм/мм

 10”/254

Отверстие в шпинделе

мм

Ø 87

Максимальная скорость вращения

об/мин

3 000

Мощность электродвигателя

(Максимальная / Постоянная)

кВт

15 / 11 (Опция 18,5 / 15)

Тип привода шпинделя

Ременный

Торец шпинделя

Конус A2-8

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ:

Ход по осям «X / Z». Серводвигатели Fanuc, Япония

мм

210 / 610

РЕВОЛЬВЕРНАЯ ГОЛОВА:

Ёмкость

позиций

12

Тип крепления инструмента

BMT45

Сечение хвостовика державки для наружной / торцевой обработки

мм

25 × 25

Сечение хвостовика державки для внутренней / осевой обработки

мм

Ø 32 мм

ЗАДНЯЯ БАБКА:

Конус

MT № 5

Ход пиноли

мм

80

Перемещение задней бабки

мм

380

Диаметр пиноли

мм

100

ГАБАРИТЫ И ВЕС:

Длина

мм

2 450

Ширина

мм

1 600

Высота

мм

2 150

Вес

кг

4 900
