НАЗНАЧЕНИЕ:

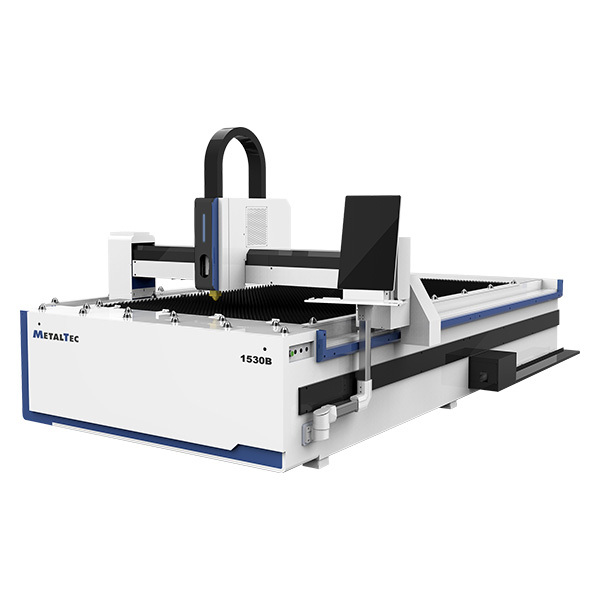

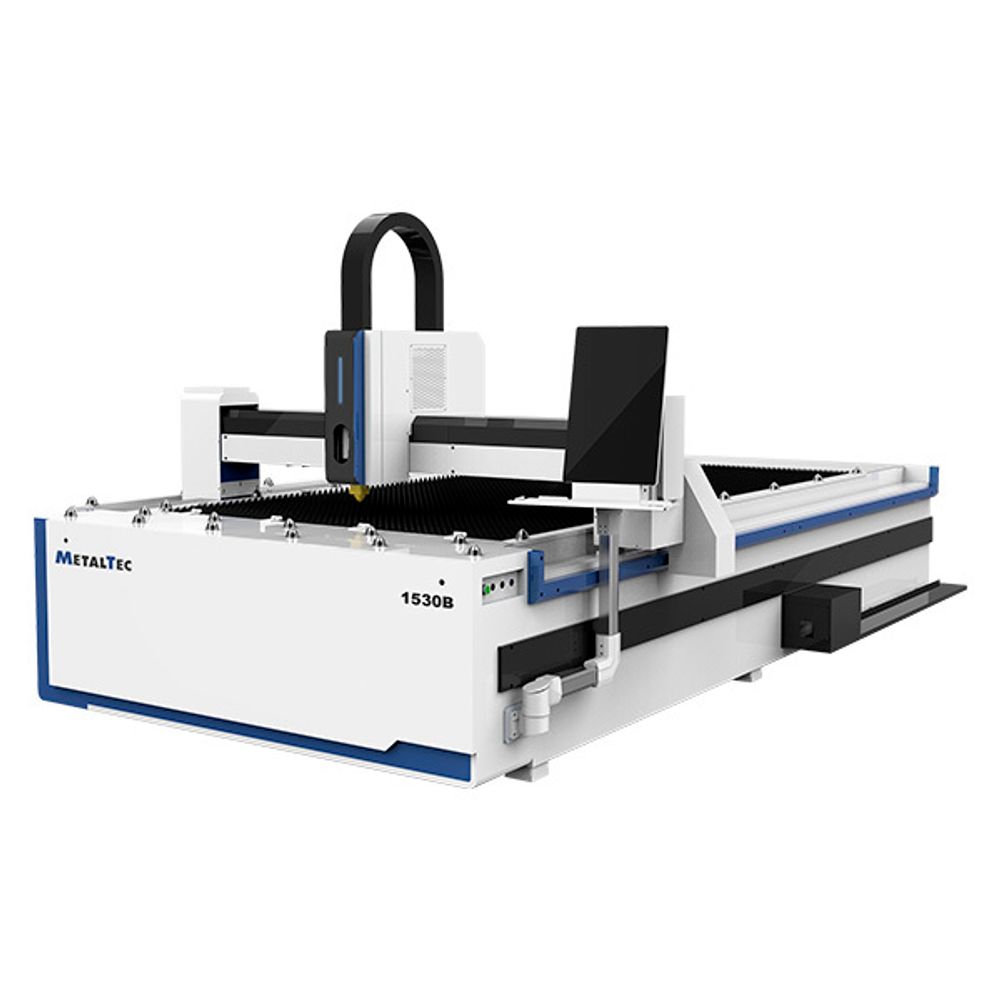

Оптоволоконный лазерный станок MetalTec 1530 B предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗКИ ОТ МОЩНОСТИ ИСТОЧНИКА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ*:
| Материал | Толщина, мм | Скорость, м/мин | Давление, MPA | Газ | Фокусное расстояние, мм |
| Нержавейка | 1 | 25 | 1 | N2 | 0,6 |
| 2 | 7 | 1,4 | N2 | 0,6 | |
| 3 | 4 | 1,8 | N2 | 0,6 | |
| 4 | 2 | 1,8 | N2 | 0,6 | |
| 5 | 1,3 | 2 | N2 | 0,6 | |
| 6 | 0,7 | 2 | N2 | 0,6 | |
| Углеродистая сталь | 1 | 25 | 1 | O2 | 1 |
| 3 | 4 | 0,12 | O2 | 1 | |
| 6 | 1,6 | 0,14 | O2 | 1 | |
| 8 | 1,2 | 0,14 | O2 | 1 | |
| 10 | 1 | 0,16 | O2 | 1 | |
| 12 | 0,8 | 0,18 | O2 | 1 | |
| 14 | 0,6 | 0,2 | O2 | 1 | |
| 16 | 0,5 | 0,05 | O2 | 1 | |
| Алюминий | 1 | 16 | 1,2 | 0,6 | |
| 2 | 6 | 1,4 | 0,6 | ||
| 3 | 2,5 | 1,8 | N2 | 0,6 | |
| 4 | 1,3 | 2 | N2 | 0,6 | |
| Медь | 2 | 4 | 1,6 | 0,6 | |
| 3 | 1,5 | 1,8 | 0,6 | ||
| Бронза | 2 | 2 | 1 | 0,6 |
*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0
- Модель1530B
- Рабочая зона (X x Y), мм1530 x 3050
- Вид охлажденияЧиллер HUA KU (Китай)
- Направляющие по осям X, Y, ZLAPPINGS (Тайвань) - 25 мм (квадратного сечения)
- Передача по осям X, YДвухприводные зубчатаыe шестерня - рейка GARRETSON (Германия)
- Передача по оси ZШарико-винтовая пара TBI (Тайвань)
- Датчик высотыАвтоматический
- Система управленияRU CUT V.2 (NESTING) - локализация для Российского рынка
- Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
- СмазкаЦентрализованная система смазки
- РедукторSHIMPO - NIDEC (Япония)
- ЭлектрокомпонентыSCHNEIDER (Франция)
- Точность позиционирования, мм±0,03
- Точность повторного позиционирования, мм±0,02
- Ускорениедо 1G
- Напряжение, В380
- Частота тока, Гц50
- Гарантия на станок2 года
- Тип лазераОптоволоконный лазер
- Режущая головаMETALTEC CH 3000
- Производитель лазераMAXPHOTONICS
- Мощность лазера, Вт1500
- Длина волны лазера, мм1070
- Срок работы лазера, чДо 100 000
- Гарантия на лазерный источник2 года
- Двигатели по осям X, Y, кВтСерводвигатель Leadshine 0,75 кВт (Тайвань)
- Двигатель по оси Z, кВтСерводвигатель Leadshine 0,4 кВт (Тайвань)
- Максимальная толщина резки, мм (Углеродистая сталь)10
- Максимальная скорость резки, м/миндо 30
- Максимальная скорость холостого хода, м/миндо 100
- Минимальная ширина резки, мм0,12
- Длина, мм4400
- Ширина, мм2300
- Высота, мм1600
- Вес, кг2300
