Фрезерные обрабатывающие центры с ЧПУ — это высокотехнологичное оборудование, предназначенное для автоматизированной обработки металлических заготовок любой сложности. Они объединяют в себе функции фрезерования, сверления, растачивания и нарезания резьбы, обеспечивая точность, производительность и повторяемость, недостижимые при работе на универсальных станках. В каталоге SVOGER представлен широкий спектр фрезерного оборудования с ЧПУ различных типов и конфигураций для решения самых разных производственных задач.

Что такое фрезерный обрабатывающий центр с ЧПУ?

Фрезерный обрабатывающий центр с ЧПУ — это станок с числовым программным управлением, оснащенный автоматической сменой инструмента, высокоточными приводами подач и шпинделем, способным работать в широком диапазоне оборотов. Управление осуществляется с помощью специальных контроллеров (Fanuc, Siemens, Syntec и др.), которые обрабатывают программу, написанную в G-кодах, и преобразуют ее в точные перемещения рабочих органов.

Благодаря использованию жестких литых станин из чугуна, прецизионных направляющих качения и шарико-винтовых пар (ШВП), современные фрезерные центры обеспечивают точность позиционирования до ±0,005 мм и повторяемость до ±0,003 мм.

Типы фрезерного оборудования с ЧПУ в каталоге SVOGER

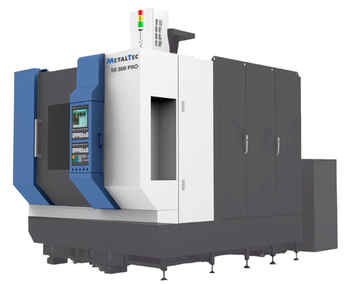

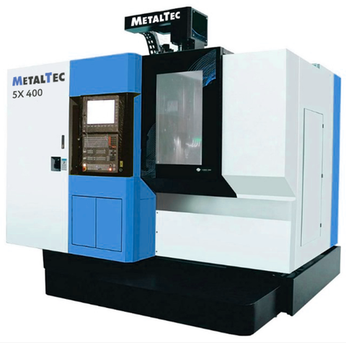

5-осевой фрезерный станок

5-осевые обрабатывающие центры представляют собой вершину эволюции фрезерного оборудования. Помимо традиционных перемещений по осям X, Y, Z, они оснащены двумя дополнительными поворотными осями (обычно B и C), что позволяет обрабатывать деталь с пяти сторон за одну установку.

Ключевые преимущества:

• Обработка сложных криволинейных поверхностей и пространственных форм
• Сокращение количества переустановок, повышение точности и производительности
• Возможность использования более короткого инструмента благодаря оптимальному позиционированию
• Идеальное решение для производства пресс-форм, штампов, лопаток турбин, импеллеров и деталей аэрокосмической промышленности

Современные 5-осевые центры оснащаются высокооборотными шпинделями (до 12 000–24 000 об/мин), магазинами инструмента на 30–40 позиций и системами ЧПУ с поддержкой сложных траекторий и функцией предпросмотра кадров.

Вертикальный фрезерный обрабатывающий центр

Наиболее распространенный тип оборудования для универсальных задач. Вертикальная компоновка обеспечивает удобный доступ к заготовке и эффективное удаление стружки. Такие станки идеально подходят для обработки корпусных деталей, плит, фланцев, кронштейнов и других изделий широкой номенклатуры.

Ключевые характеристики:

• Перемещения по осям X, Y, Z в диапазоне от 650 до 1100 мм и более
• Мощность шпинделя от 7,5 до 15 кВт, частота вращения 8 000–10 000 об/мин
• Скорость ускоренных перемещений до 30–40 м/мин
• Емкость инструментального магазина 20–24 позиции, время смены инструмента 1,7–2,5 секунды

Вертикальные центры широко используются в машиностроении, автомобильной промышленности, приборостроении и производстве оснастки. Они могут комплектоваться дополнительными осями (поворотными столами) для расширения технологических возможностей.

Сверлильно-фрезерные станки

Компактное и экономичное решение для небольших производств, ремонтных мастерских и учебных заведений. Эти станки сочетают функции сверлильного и фрезерного оборудования, позволяя выполнять сверление, зенкерование, развертывание, нарезание резьбы и фрезерование простых контуров.

Отличительные особенности:

• Более доступная цена по сравнению с полноценными обрабатывающими центрами
• Компактные размеры, возможность установки в небольших помещениях
• Простота управления и обслуживания
• Возможность работы с черными и цветными металлами, а также пластиками

Некоторые модели оснащаются автоматической сменой инструмента и шарико-винтовыми парами для повышения точности (до 0,025 мм). Это оптимальный выбор для старта или выполнения ограниченного круга задач.

Портальный фрезерный обрабатывающий центр

Портальные центры предназначены для обработки крупногабаритных и тяжелых деталей, которые невозможно разместить на станках других типов. В таких станках заготовка неподвижно закреплена на столе, а инструмент перемещается по порталу.

Области применения:

• Авиационная и ракетно-космическая промышленность
• Судостроение и энергетическое машиностроение
• Производство блоков цилиндров, корпусов компрессоров и двигателей
• Изготовление крупных пресс-форм и штампов

Современные портальные центры могут обрабатывать детали массой до 28–30 тонн и диаметром до 2 метров. Они оснащаются уникальными фрезерными поворотными головками, позволяющими работать в горизонтальном, вертикальном и промежуточном положениях. Некоторые модели не имеют аналогов среди отечественного оборудования и полностью импортозамещены.

Фрезерный обрабатывающий центр с ЧПУ (универсальные модели)

В эту категорию входят станки, которые не попадают под строгое определение предыдущих типов, но обладают всеми признаками современного оборудования с ЧПУ: автоматической сменой инструмента, высокоточными приводами и возможностью программирования сложных траекторий.

Такие центры могут иметь различные компоновки (горизонтальные, универсальные) и оснащаться дополнительными опциями: измерительными щупами Renishaw, системой подачи СОЖ через шпиндель, устройствами контроля поломки инструмента, конвейерами удаления стружки и другими.

Преимущества использования фрезерного оборудования с ЧПУ

• Высокая точность и повторяемость — исключение человеческого фактора, стабильное качество от первой до последней детали в партии
• Производительность — автоматическая смена инструмента, высокие скорости подач, возможность работы в автоматическом режиме 24/7
• Гибкость — быстрая переналадка между разными деталями, возможность обработки сложных пространственных форм
• Экономичность — сокращение трудозатрат, снижение брака, уменьшение потребности в механической доработке
• Широкий спектр материалов — от мягких цветных металлов до закаленных сталей и титановых сплавов

Как выбрать фрезерный станок с ЧПУ?

При выборе оборудования необходимо учитывать несколько ключевых факторов:

1. Габариты и масса обрабатываемых деталей — определяют размеры рабочего стола и ходы по осям

2. Требуемая точность и сложность обработки — для простых деталей достаточно 3-осевого станка, для сложных поверхностей необходим 5-осевой центр

3. Материал заготовок — влияет на требуемую мощность шпинделя и жесткость конструкции

4. Объем производства — для серийного выпуска важны скорость смены инструмента и наличие дополнительной автоматизации

5. Бюджет и доступность сервиса — важно оценить не только цену станка, но и стоимость эксплуатации, наличие запчастей и квалифицированных специалистов

Фрезерное оборудование с ЧПУ — это основа современного металлообрабатывающего производства. Правильно подобранный станок позволяет не только выполнять текущие заказы, но и открывает новые возможности для развития бизнеса, освоения сложных изделий и выхода на новые рынки.

В каталоге SVOGER представлен широкий ассортимент фрезерных обрабатывающих центров различных типов: от компактных сверлильно-фрезерных станков до мощных портальных центров и прецизионных 5-осевых комплексов. Наши специалисты помогут подобрать оборудование, оптимально соответствующее вашим задачам, проведут пусконаладочные работы и обеспечат гарантийное и постгарантийное обслуживание.
