_x000D_ НАЗНАЧЕНИЕ:_x000D_

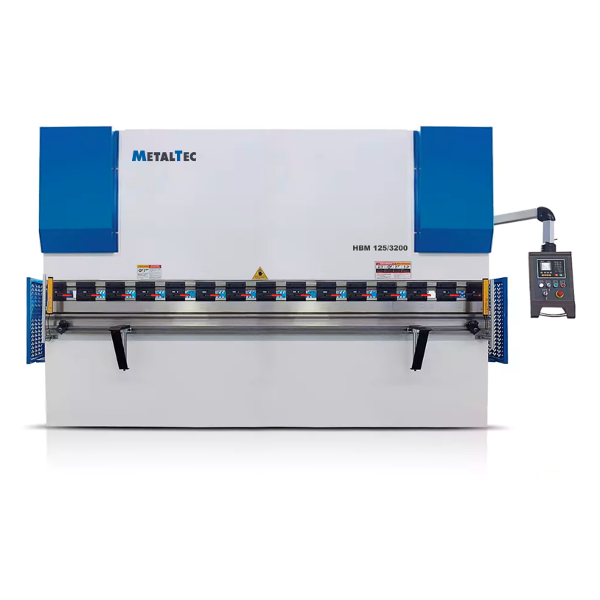

_x000D__x000D_ Гидравлический листогибочный пресс MetalTec HBM 125/3200М, предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно._x000D_
_x000D__x000D_ _x000D_
_x000D__x000D_ ОБЛАСТЬ ПРИМЕНЕНИЯ:_x000D_
_x000D__x000D_ Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие:_x000D_
_x000D_- _x000D_
- детали кузова машин; _x000D_
- воздуховоды и системы вентиляции; _x000D_
- элементы напольных покрытий, лестницы, двери и лифтовые кабины; _x000D_
- корпуса электрошкафов и аналогичных устройств; _x000D_
- кожуха и короба, для практически любого вида оборудования и машин; _x000D_
- устройства и приборы бытового назначения; _x000D_
- декоративные изделия; _x000D_
- и т.д. _x000D_
_x000D_
_x000D_
_x000D_ _x000D_
_x000D__x000D_ СХЕМЫ ОБРАБОТКИ:_x000D_
_x000D__x000D_
_x000D_
_x000D_ _x000D_
_x000D__x000D_ МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ:_x000D_
_x000D__x000D_
_x000D_
_x000D_ _x000D_
_x000D__x000D_ РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:_x000D_
_x000D__x000D_
_x000D_
_x000D_
 _x000D_
| _x000D_
_x000D_
_x000D_
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; _x000D_
F = (1,42 x TS x S2 x L) / 1000 x V _x000D_
| _x000D_
_x000D_
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0
-
_x000D_ Модель_x000D__x000D_ HBM 125/3200М_x000D_
-
_x000D_ Усилие,кН_x000D__x000D_ 1250_x000D_
-
_x000D_ Усилие, тонн_x000D__x000D_ 125_x000D_
-
_x000D_ Рабочая длинна, мм_x000D__x000D_ 3200_x000D_
-
_x000D_ Расстояние между колоннами, мм_x000D__x000D_ 2600_x000D_
-
_x000D_ Глубина подачи (зев), мм_x000D__x000D_ 320_x000D_
-
_x000D_ Ход пуансона, мм_x000D__x000D_ 140_x000D_
-
_x000D_ Ход заднего упора, мм_x000D__x000D_ 600_x000D_
-
_x000D_ Высота открытия, мм_x000D__x000D_ 410_x000D_
-
_x000D_ Диаметр гидроцилиндров, мм_x000D__x000D_ 180_x000D_
-
_x000D_ Максимальное давление гидравлики, МПа_x000D__x000D_ 24,5_x000D_
-
_x000D_ Свободный ход, мм/с_x000D__x000D_ 80_x000D_
-
_x000D_ Рабочая скорость, мм/с_x000D__x000D_ 8_x000D_
-
_x000D_ Скорость возврата, мм/с_x000D__x000D_ 75_x000D_
-
_x000D_ Мощность главного двигателя, кВт_x000D__x000D_ 7,5_x000D_
-
_x000D_ Частота вращения главного двигателя, об/мин_x000D__x000D_ 1450_x000D_
-
_x000D_ Мощность двигателя заднего упора, кВт_x000D__x000D_ 0,55_x000D_
-
_x000D_ Частота вращения двигателя заднего упора, об/мин_x000D__x000D_ 1450_x000D_
-
_x000D_ Производительность гидравлической маслостанции, л/мин_x000D__x000D_ 16_x000D_
-
_x000D_ Максимальное давление гидравлической маслостанции, МПа_x000D__x000D_ 31,5_x000D_
-
_x000D_ Длина, мм_x000D__x000D_ 3500_x000D_
-
_x000D_ Ширина, мм_x000D__x000D_ 1650_x000D_
-
_x000D_ Высота, мм_x000D__x000D_ 2450_x000D_
-
_x000D_ Вес, кг_x000D__x000D_ 7000_x000D_
