_x000D_ НАЗНАЧЕНИЕ:_x000D_

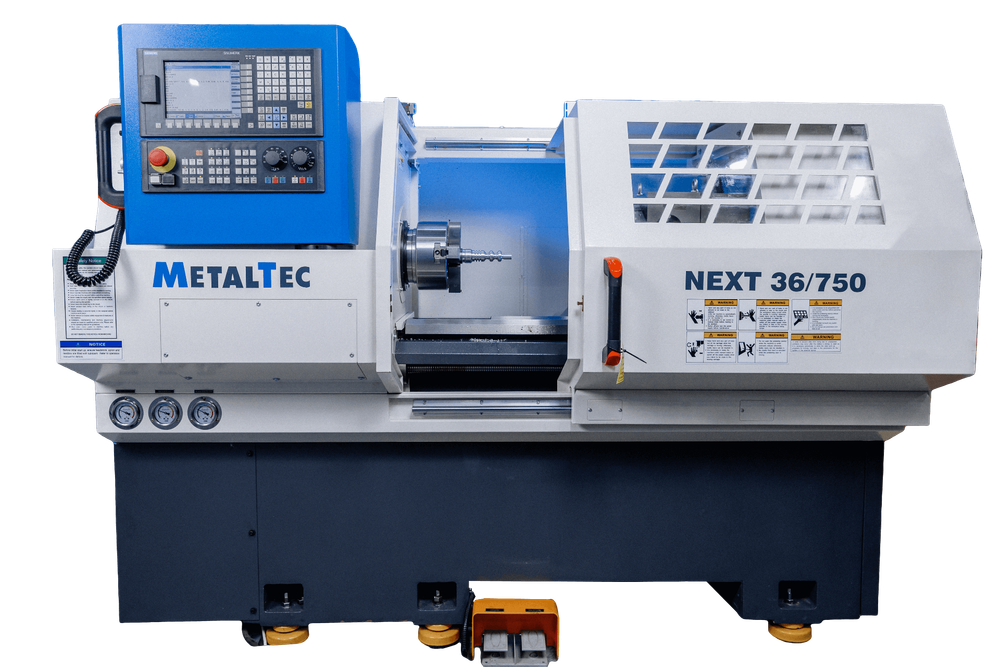

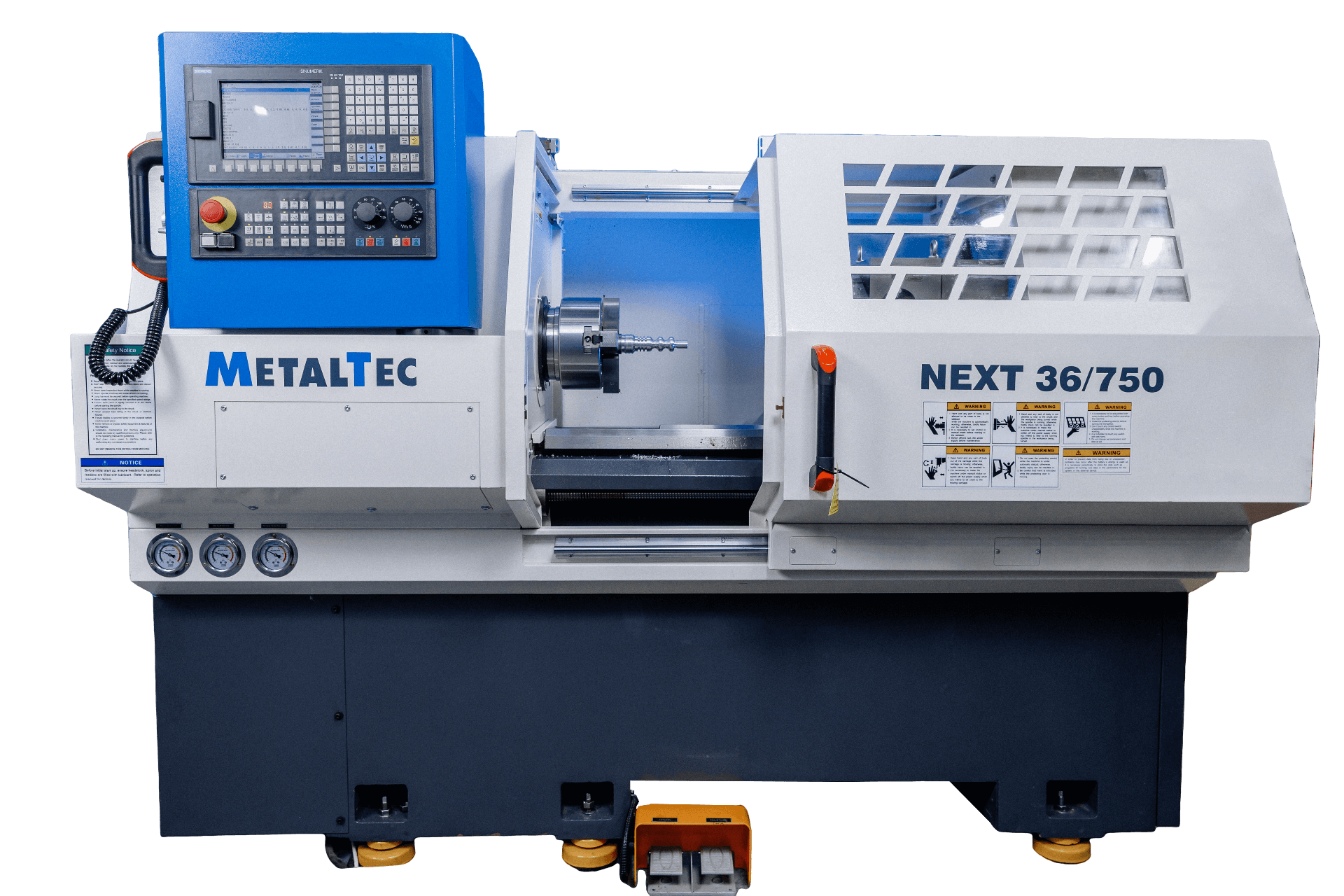

_x000D__x000D_ Токарный станок ЧПУ с горизонтальной станиной - MetalTec NEXT 36x750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли._x000D_
_x000D__x000D_ Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью._x000D_
_x000D__x000D_ _x000D_
_x000D__x000D_ ОБЛАСТЬ ПРИМЕНЕНИЯ:_x000D_
_x000D__x000D_ Станки MetalTec NEXT 36x750 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы._x000D_
_x000D__x000D_ _x000D_
_x000D__x000D_ СХЕМА ОБРАБОТКИ:_x000D_
_x000D__x000D_
 _x000D_
| _x000D_
_x000D_
 _x000D_
| _x000D_
_x000D_
 _x000D_
| _x000D_
_x000D_
 _x000D_
| _x000D_
| _x000D_ Внутреннее точение_x000D_ | _x000D__x000D_ Наружное точение_x000D_ | _x000D__x000D_ Точение наружной резьбы_x000D_ | _x000D__x000D_ Наружная отрезка и обработка канавок_x000D_ | _x000D_
_x000D_ _x000D_
_x000D__x000D_ ОСОБЕННОСТИ:_x000D_
_x000D_- _x000D_
- Горизонтальная станина из чугуна обеспечивает высокую жесткость _x000D_
- Станина имеет индукционную закалку с твердостью > HRC55 _x000D_
- Гидравлический привод пиноли задней бабки _x000D_
- Полное кабинетное ограждение _x000D_
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность _x000D_
- Проходное отверстие шпинделя 49 мм _x000D_
- Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев _x000D_
- Шкаф с электрокомпонентами, степень защиты IP54 _x000D_
_x000D_ _x000D_
_x000D__x000D_ ПРЕИМУЩЕСТВА:_x000D_
_x000D_- _x000D_
- Современный внешний вид станка, высокое качество лакокрасочного покрытия _x000D_
- Эргономичный дизайн и удобное расположение основных модулей станка _x000D_
- Станок компактный, занимает мало пространства на производстве _x000D_
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка _x000D_
- Чугунная станина сводит на нет рабочие вибрации _x000D_
- Мощный двигатель для стабильной и высоко производительной работы _x000D_
- Система установки и смены инструмента для решения технических задач любой сложности _x000D_
- Подача смазочно-охлаждающей жидкости в зону резки _x000D_
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка _x000D_
Отзывы
Отзывов еще никто не оставлял
Reviews
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0
Характеристики
Технические характеристики
-
_x000D_ Модель_x000D__x000D_ NEXT 36x750_x000D_
Габариты обрабатываемых деталей:
-
_x000D_ Расстояние между центрами, мм_x000D__x000D_ 750_x000D_
-
_x000D_ Макс. расстояние над станиной, мм_x000D__x000D_ 360_x000D_
-
_x000D_ Макс. диаметр над станиной (диск), мм_x000D__x000D_ 265_x000D_
-
_x000D_ Макс. диаметр над суппортом, мм_x000D__x000D_ 200_x000D_
Шпиндель
-
_x000D_ Макс. обороты, об/мин_x000D__x000D_ 35 - 2200_x000D_
-
_x000D_ Отверстие шпинделя, мм_x000D__x000D_ 62 (49 мм после гидравлического патрона)_x000D_
-
_x000D_ Торец шпинделя_x000D__x000D_ A2-6_x000D_
-
_x000D_ Диаметр патрона, мм_x000D__x000D_ 200_x000D_
Перемещение суппорта
-
_x000D_ Ход по оси Х, мм_x000D__x000D_ 235_x000D_
-
_x000D_ Ход по оси Z, мм_x000D__x000D_ 420_x000D_
-
_x000D_ Обрабатываемая заготовка (вал), мм_x000D__x000D_ 470 (при 6-ти поз. голове)_x000D_
-
_x000D_ X / Z ускоренное перемещение, м/мин_x000D__x000D_ 6 / 12_x000D_
-
_x000D_ Диаметр ШВП по осям X и Z, мм_x000D__x000D_ 25 / 50_x000D_
Инструментальный резцедержатель
-
_x000D_ Тип_x000D__x000D_ электрический 6-ти позиционный резцедержатель_x000D_
-
_x000D_ Количество инструмента, шт._x000D__x000D_ 6_x000D_
-
_x000D_ Прямоугольный блок, мм_x000D__x000D_ 20 x 20 (3 шт.)_x000D_
-
_x000D_ Блок для расточного инструмента, мм_x000D__x000D_ Ø 25 (3 шт.)_x000D_
Задняя бабка
-
_x000D_ Привод пиноли _x000D__x000D_ гидравлический_x000D_
-
_x000D_ Макс. перемещение, мм_x000D__x000D_ 127_x000D_
-
_x000D_ Конус_x000D__x000D_ MT4_x000D_
Двигатель
-
_x000D_ Мощность двигателя, кВт_x000D__x000D_ 5,5 / 7,5_x000D_
-
_x000D_ Номинальный / макс. выходной крутящий момент шпинделя_x000D__x000D_ 70 / 96_x000D_
-
_x000D_ Насос СОЖ, Вт_x000D__x000D_ 200_x000D_
Параметры точности
-
_x000D_ Точность обработки_x000D__x000D_ IT6_x000D_
-
_x000D_ Округлость обрабатываемой детали, мм_x000D__x000D_ 0,004_x000D_
-
_x000D_ Цилиндрическая степень обработки заготовки, мм_x000D__x000D_ 0,024 / 300_x000D_
-
_x000D_ Плоскостность обрабатываемой заготовки, мм_x000D__x000D_ 0,02 / Ø300_x000D_
-
_x000D_ Шероховатость поверхности обрабатываемых деталей, мм_x000D__x000D_ Ra1.6μm_x000D_
-
_x000D_ Точность позиционирования по оси X, мм_x000D__x000D_ 0,031_x000D_
-
_x000D_ Точность позиционирования по оси Z, мм_x000D__x000D_ 0,032_x000D_
-
_x000D_ Повторяемость по оси X, мм_x000D__x000D_ 0,008_x000D_
-
_x000D_ Повторяемость по оси Z, мм_x000D__x000D_ 0,010_x000D_
Габаритные размеры
-
_x000D_ Длина, мм_x000D__x000D_ 2310_x000D_
-
_x000D_ Ширина, мм_x000D__x000D_ 1200_x000D_
-
_x000D_ Высота, мм_x000D__x000D_ 1650_x000D_
-
_x000D_ Вес, кг_x000D__x000D_ 1400_x000D_
Габаритные размеры в упаковке
-
_x000D_ Длина, мм_x000D__x000D_ 2560_x000D_
-
_x000D_ Ширина, мм_x000D__x000D_ 1500_x000D_
-
_x000D_ Высота, мм_x000D__x000D_ 2000_x000D_
-
_x000D_ Вес, кг_x000D__x000D_ 1500_x000D_
Размеры на палете
-
_x000D_ Длина, мм_x000D__x000D_ 2400_x000D_
-
_x000D_ Ширина, мм_x000D__x000D_ 1600_x000D_
-
_x000D_ Высота, мм_x000D__x000D_ 1900_x000D_
