Описание
НАЗНАЧЕНИЕ:

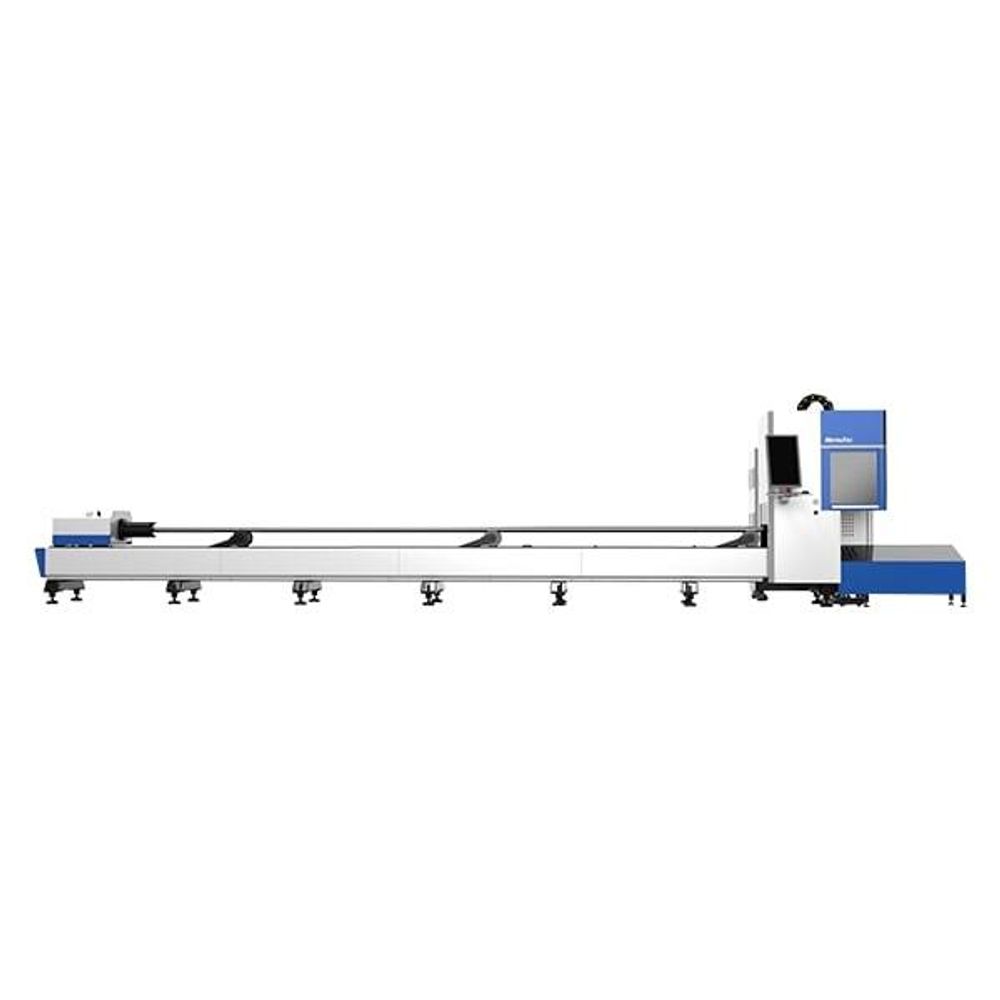

Лазерный комплекс MetalTec Т-6016 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
КОНСТРУКТИВНАЯ СХЕМА СТАНКА:
СООТНОШЕНИЕ МОЩНОСТИ ЛАЗЕРНОГО ИСТОЧНИКА, ТОЛЩИН И СКОРОСТИ РЕЗКИ:
| Материал | Толщина (мм) | Скорость резки (м/мин) | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
| Углеродистая сталь | 1 | 18 | N2 | 10 | 1.5S | 0,6 |
| 3 | 3 | O2 | 0,6 | 1.0D | 1 | |
| 6 | 1,5 | 0,6 | 1.5D | 1 | ||
| 8 | 1,1 | 0,6 | 1.5D | 1 | ||
| 10 | 0,8 | 0,6 | 2.5D | 1 | ||
| Нержавеющая сталь | 1 | 20 | N2 | 12 | 1.5S | 0,6 |
| 2 | 6 | 14 | 2.0S | 0,6 | ||
| 3 | 3 | 16 | 3.0S | 0,6 | ||
| 4 | 1 | 16 | 3.0S | 0,6 | ||
| 5 | 0,6 | 18 | 3.5S | 0,5 | ||
| Алюминий | 1 | 18-20 | N2 | 12 | 1.5S | 0,6 |
| 2 | 5 | 14 | 2.0S | 0,6 | ||
| 3 | 1,5 | 16 | 3.0S | 0,6 | ||
| Медь / Латунь | 1 | 12 | N2 | 12 | 2.0S | 0,6 |
| 2 | 2 | 14 | 2.0S | 0,6 | ||
| 3 | 0,8 | 16 | 3.0S | 0,6 |
Отзывы
Отзывов еще никто не оставлял
Reviews
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0
Характеристики
Технические характеристики
- МодельT-6016
- Длина труб, мм6000
- Диаметр труб, мм20 - 160
- Режущая головка (Швейцария)RAYTOOLS / METALTEC CH3000
- Настройка фокусного расстоянияАвтофокус
- Вид охлажденияЧиллер HAN LI / S&A / HK (Китай)
- Направляющие по осямРоликовые квадратного сечения
- Передача по осямШестерня - рейка
- Передача по оси ZШарико-винтовая пара TBI
- Датчик высотыАвтоматический
- Система управленияTubesT-Lite
- РедукторSHIMPO-NIDEC (Япония)
- Пневматические элементыSMC/AirTac (Япония)
- ЭлектрокомпонентыSCHNEIDER (Франция)
- Точность позиционирования, мм± 0,03
- Точность повторного позиционирования, мм± 0,02
- Ускорениедо 1,2 G
- Напряжение, В380
- Гарантия на станок2 года
Лазер:
- Тип лазераОптоволоконный лазер
- Длина волны лазера, нм1070
- Срок работы лазера, чДо 100 000
- Производитель источникаMAXPHOTONICS
- Мощность источника, Вт1000
- Гарантия на лазерный источник2 года
Двигатели:
- Серводвигатели по осям W1, кВтFUJI 2 кВт (Япония)
- Серводвигатель по оси W2, кВтFUJI 1,5 кВт (Япония)
- Серводвигатели по осям Y2, кВтFUJI 2 кВт (Япония)
- Серводвигатель по оси X, кВтFUJI 1 кВт (Япония)
- Серводвигатель по оси Z, кВтFUJI 0,4 кВт (Япония)
Резка:
- Максимальная скорость резки, м/минДо 30
- Максимальная скорость холостого хода, м/минДо 100
- Минимальная ширина резки, мм0,12
Габаритные размеры оборудования в сборе:
- Длина, мм8500
- Ширина, мм2100
- Высота, мм2500
- Вес, кг3000
