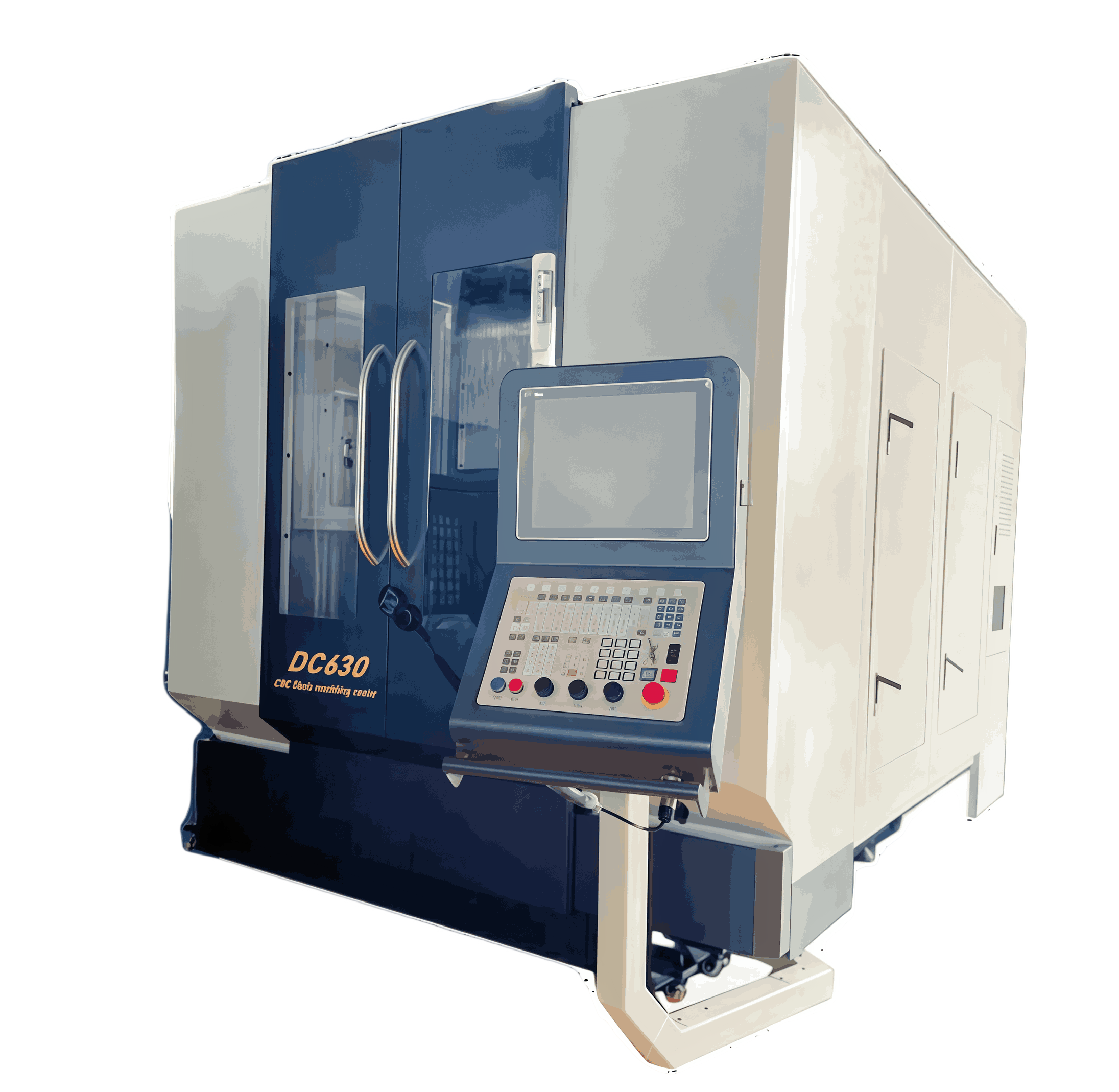

Пятиосевой фрезерный обрабатывающий центр DС630 с системой ЧПУ «Syntec 220MA-5A» LCD монитор 15”

Технические характеристики

МОДЕЛЬ ОБОРУДОВАНИЯ: «DС630»
ПЕРЕМЕЩЕНИЯ:
Ось X    мм    750
Ось Y    мм    800
Ось Z    мм    600
Расстояние от торца шпинделя до стола    мм    120 - 720
РАБОЧИЙ СТОЛ:
Диаметр стола    мм    Ø 630
Максимальная нагрузка на стол    кг    850
Т-образные пазы    мм    18 х 5 х 100
Угол вращения оси «B»    град     ±110°
Угол вращения оси «C»    град    360°
ШПИНДЕЛЬ:
Конус шпинделя    HSK-A63
Скорость шпинделя    об/мин    18 000 / 24000 (опция)
Мощность двигателя шпинделя (Постоянная / Максимальная)    кВт     30 / 33,3
Крутящий момент шпинделя S1/S6        72 / 85
Привод шпинделя    Встроенный электрический
мотор-шпиндель
СКОРОСТЬ ПОДАЧИ:
Скорость подачи    м/мин    10
Ускоренная подача по осям «X / Y / Z»    м/мин    36 / 36 / 36
Скорость вращения по осям «B / C»    об/мин    60 / 100
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА:
Количество    шт    40

Способ смены инструмента    Двунаправленный выбор
режущего инструмента
Время смены инструмента    сек    1,5
Максимальный вес    кг    8
Максимальный длина    мм    120
Максимальная диаметр    мм    70 / 130

ТОЧНОСТЬ:
Повторяемости по осям «X / Y / Z»    мм    0,005
Вращения по осям «B / C»    сек    5"
Позиционирования    мм    0,01
Вращения по осям «B / C»    сек    10"
ПРОЧИЕ ХАРАКТЕРИСТИКИ:
Суммарная мощность    кВА    60
Подключение к электропитанию    В/Гц    380 / 50
ГАБАРИТЫ И ВЕС:
Длина     мм    2 400
Ширина    мм    3 100
Высота    мм    3 300
Вес    кг    13 800

Особенности конструкции

 «DС630» универсальный пятиосевой вертикальный обрабатывающий центр имеет портальную конструкцию с подвижной поперечной балкой, обеспечивающую превосходную жесткость, равномерное распределение сил, оптимальный тепловой баланс и стабильную точность. Станок оснащается встроенным электрическим шпинделем мощностью 30 кВт, что обеспечивает высокую скорость и значительный крутящий момент, что делает его подходящим как для высокоточной обработки, так и для тяжёлых работ по резке.

Пятиосевой глобусно-поворотный стол обрабатывающего центра «DC630» позволяет устанавливать детали под любым углом для пятисторонней обработки и обеспечивает полное одновременное движение по пяти осям для контурной или сложной обработки. Глобусно-поворотный стол обеспечивает наклон ±110° градусов и поворот на 360° градусов.

Станина «DС630» гарантирует минимум вибраций при разгонах/торможениях рабочих органов станка, что позволяет значительно увеличить качественный рабочий цикл эксплуатации всех узлов и агрегатов. Станина отлита из высококлассного чугуна, проверены ультразвуком на трещины, а также искусственно
