Описание

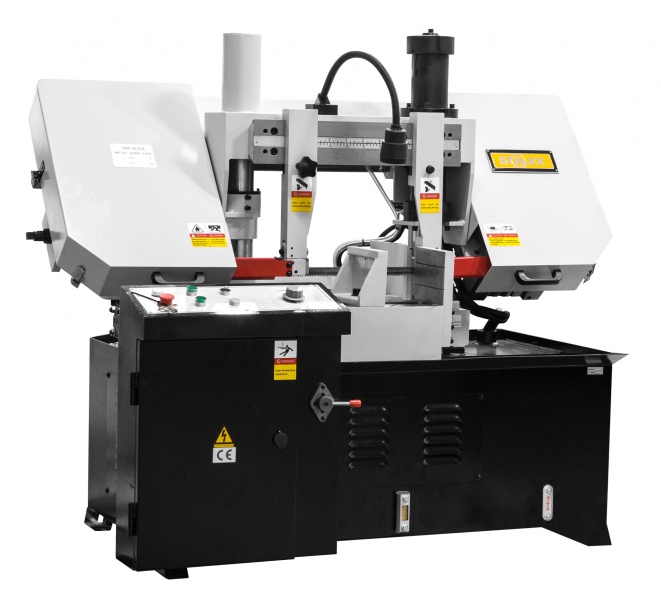

Модель Stalex TBK-4228А является гидравлическим ленточнопильным станком, колонного двухстоечного типа. Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом от 0° (90°) до 45°. Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию. На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания: 1) зажим заготовки – переключатель работы тисков 2) запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск» 3) отжим тисков – переключатель работы тисков В стандартную комплектацию входят: - ленточнопильный станок - ленточнопильное полотно, установленное на станке Основные элементы - Поворотный механизм при двухколонной конструкции (угол резки от 0°-30°-45°) - Опускание и подъем рамы осуществляется за счет гидравлики автоматически - Станок управляется трёхфазным двигателем. - Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин - Термозащита электродвигателя - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно - Тиски гидравлические с возможностью быстрого зажима заготовок - 3 скорости вращения полотна - Подсветка зоны резания - Клиноременной привод - Автоматическое отключение при завершении резки <img width="340" src="/upload/medialibrary/4e1/4e15c2cd2905d50364a4eb1ed43befae.png" height="260"> Поворот рамы на угол от 0° (90°) до 45°. При этом тип конструкции - колонный двухстоечный замкнутого контура, с высокими параметрами жёсткости и виброустойчивости. <img width="340" src="/upload/medialibrary/68c/68c36c11c411f1201753ff242c0c051f.png" height="112"> Пульт станка <img width="340" src="/upload/medialibrary/10f/10f223b175cd176f4465886f2fa0541f.png" height="405"> Электрошкаф <img width="340" src="/upload/medialibrary/9fe/9fecbb63d1924546a390b9bb164fceb2.png" height="230"> Переключатель работы тисков <img width="234" src="/upload/medialibrary/27e/27ed24db9285626fed0fdafdcca4e5a6.png" height="224"> <img width="340" src="/upload/medialibrary/333/333a735eaf63f913deccda327620cea7.png" height="277"> Привод - гибрид (зубчатый привод + клиноременная передача). Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена <img width="340" src="/upload/medialibrary/ed3/ed391ac779f718094caa389a3ce64973.png" height="354"> Концевик на подъём <img width="340" src="/upload/medialibrary/faa/faaa2c4bb3bf9ba42ef1c24154ef784c.png" height="228"> 1. Колонна с гидроцилиндром 2. Колонна со скользящей муфтой <img width="340" src="/upload/medialibrary/bc1/bc1c5ab55950014448fb9fe536d2d4d1.png" height="231"> Механическое натяжение полотна Рычаг регулировки натяжения полотна <img width="340" src="/upload/medialibrary/0a2/0a2e2a364b6116e17864cbb9ec48f4c5.png" height="190"> Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена <img width="340" src="/upload/medialibrary/a41/a41391aefc678876d74e2f05e419a425.png" height="153"> Гидравлические тиски <img width="340" src="/upload/medialibrary/935/9357f99d9691e481d43361740c9c265e.png" height="282"> Лампа освещения <img width="340" src="/upload/medialibrary/00d/00d28b4d39b66f487b2ef9fcea60cf6c.png" height="499"> Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки. <img width="340" src="/upload/medialibrary/1f4/1f40a4d3686283fa2581197896bc23ff.png" height="175"> Гидравлический бак, двигатель масляного насоса 0,55 кВт, гидравлический насос (помпа), гидравлические клапаны <img width="340" src="/upload/medialibrary/298/2982ed1d62cf51e580cbfef2e8032b46.png" height="218"> В тумбе станка размещён бак для стружки и слива СОЖ <img width="340" src="/upload/medialibrary/87c/87c360c9f79bd56136b548ccd6b3cca8.png" height="189"> Уровень и температура масла Уровень СОЖ <img width="340" src="/upload/medialibrary/b4b/b4b0aa709d7b2fc4ce9ce5faf6f5a17d.png" height="420"> Дополнительная стойка для длинных заготовок + 4 колеса для стойки (в стандартной комплектации) <img width="340" src="/upload/medialibrary/8e5/8e50ba2500611f353c9cbc9663d1c766.png" height="259"> Станок Stalex TBK-4228A с открытым кожухом
Характеристики
Размер полотна, мм
27x0.9x3625
Угол поворота рамы
от 0° до 45°
Вес, кг (ленточнопильные станки)
600
