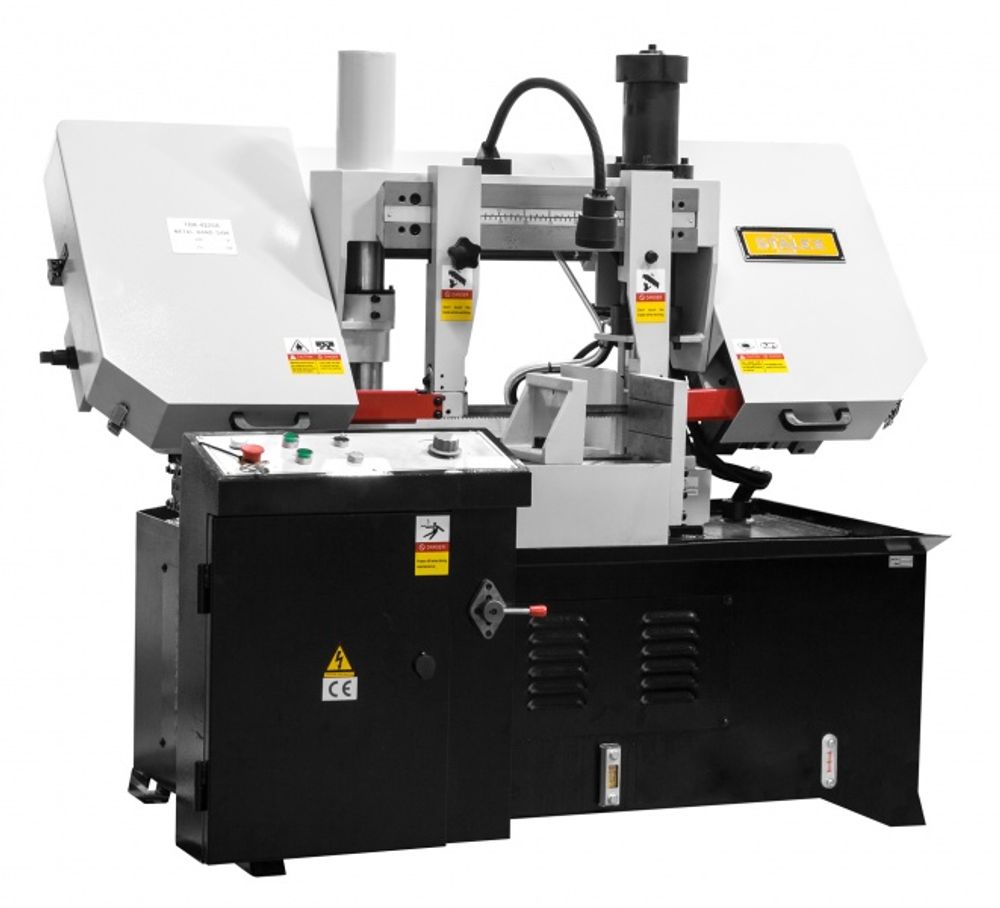

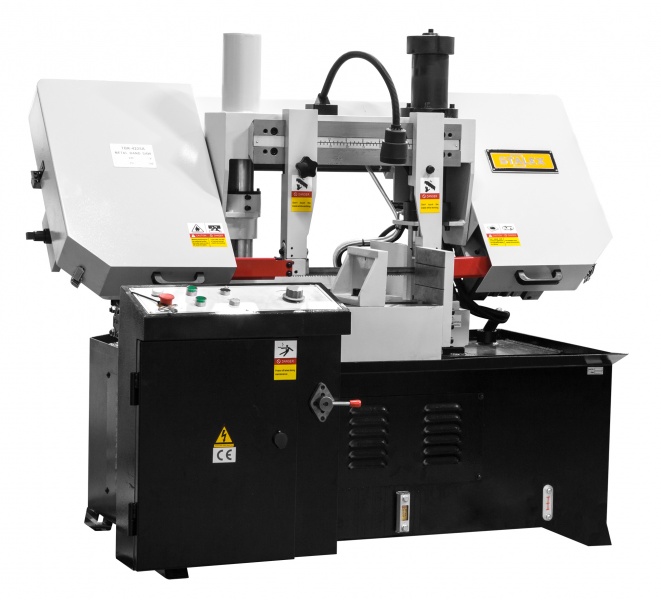

Станок гидравлический двухколонный Stalex TBK-4228А с поворотной рамой

Stalex TBK-4228A — гидравлический ленточнопильный станок колонного двухстоечного типа (полуавтомат, с поворотом рамы)

Модель Stalex TBK-4228A является гидравлическим ленточнопильным станком колонного двухстоечного типа. Полуавтоматический станок предназначен для пиления труб и сплошных заготовок. Максимальный диаметр круга составляет 280 мм, размер прямоугольной заготовки под углом от 0° (90°) до 45° — 280×280 мм.

Двухстоечные ленточнопильные станки имеют две вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жесткий замкнутый контур с высокими параметрами жесткости и виброустойчивости. Пильная рама представляет собой стальную сварную конструкцию.

Режимы работы

На полуавтоматических станках возможна работа как в ручном, так и в полуавтоматическом режиме:

• Ручной режим: каждая операция выполняется вручную посредством нажатия соответствующей кнопки.

• Полуавтоматический режим: станок выполняет следующий цикл:

  1. Зажим заготовки – переключатель работы тисков.

  2. Запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск».

  3. Отжим тисков – переключатель работы тисков.

Стандартная комплектация

• Ленточнопильный станок.

• Ленточнопильное полотно, установленное на станке.

Основные элементы и характеристики

• Поворотный механизм при двухколонной конструкции: угол резки от 0° до 45° (с фиксированными положениями 0°, 30°, 45°).

• Опускание и подъем рамы осуществляются гидравликой автоматически.

• Станок управляется трёхфазным двигателем с термозащитой.

• Предохранительные концевики на кожухе маховика, предотвращающие поломки при повреждении ленты.

• Точная регулировка полотна обеспечивает безлюфтовое вращение в вертикальной плоскости за счет конических подшипников и твердосплавных пластин.

• Регулируемая подача СОЖ в зону резания для смазывания и охлаждения полотна.

• Гидравлические тиски с возможностью быстрого зажима заготовок.

• 3 скорости вращения полотна.

• Подсветка зоны резания.

• Привод – гибрид (зубчатый привод + клиноременная передача).

• Автоматическое отключение при завершении резки.

• Пульт станка, электрошкаф, переключатель работы тисков.
