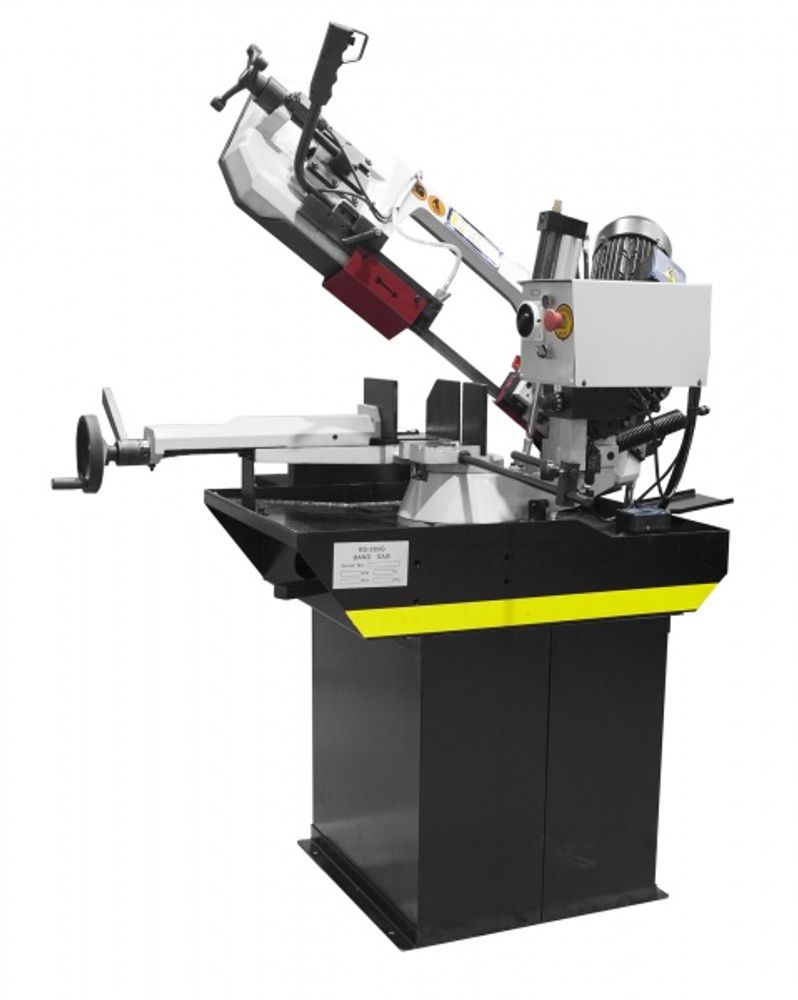

Станок ленточнопильный Stalex BS-280G

Stalex BS-280G — станок с гидроразгрузкой (до 220 мм, фиксированные скорости)

На станках с гидроразгрузкой процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную.

Станок Stalex BS-280G позволяет выполнять распилы заготовок диаметром до 220 мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60° предназначен для пиления заготовок под различными углами и удобен при частой смене угла резки.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива, который приводится в движение приводным шкивом через редуктор.

Гидравлическая система

Пила опускается под собственным весом; станок оборудован дросселируемым гидравлическим цилиндром, который автоматически подстраивает скорость опускания пильной рамы в зависимости от профиля заготовки, обеспечивая оптимальные режимы распила. Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером.

Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «Пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выключенном состоянии (нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы для последующей установки рамы в любую верхнюю точку).

В модели BS-280G на приборную панель вынесен инвентор опускания рамы для плавной регулировки скорости опускания (подвод и рабочий ход).

Тиски и подача заготовки

Модель имеет быстрорегулируемые тиски для резки под углом – поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки: ускоренный отвод подвижной губки происходит без вращения маховика. Зажим и подача заготовки осуществляются вручную.

Система СОЖ

Наличие системы СОЖ в стандартной комплектации позволяет добиться высокой производительности. Станция охлаждения расположена внутри рамы.

Область применения

Станок предназначен для обработки большого количества металла, находит широкое применение в серийном и мелкосерийном производстве.

Основные элементы станка Stalex BS-280G

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации.

• Опускание рамы осуществляется под собственным весом.

• Гидравлическая система с электромагнитным клапаном.

• Плавная регулировка скорости опускания рамы (подвод и рабочий ход – инвентор).

• Поворотный стол с возможностью поворота 0°…+45°…+60°.

• Быстрый зажим заготовки – тиски с ручным зажимом и доводчиком.

• Подвижные направляющие с твердосплавными пластинами и роликовыми подшипниками.

• Станция охлаждения с подачей СОЖ (расположена внутри рамы).

• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин).

• Регулируемая подача СОЖ в зону резания.

• Регулировка угла поворота вдоль шкалы.

Стандартная комплектация Stalex BS-280G

1. Поворотный стол с возможностью поворота 0°…+45°…+60°.

2. Подвижные направляющие с твердосплавными пластинами.

3. Перепускной клапан плавной регулировки опускания пильной рамы.

4. Тиски с ручным зажимом и доводчиком.

5. Фиксированная скорость вращения пилы: 40 / 80 м/мин.

6. Ручное натяжение ленты.

7. Мерный упор 500 мм.

8. Помпа для подачи СОЖ и регулировочные краны для регулировки напора.

9. Пила ленточная квалитет М42.
