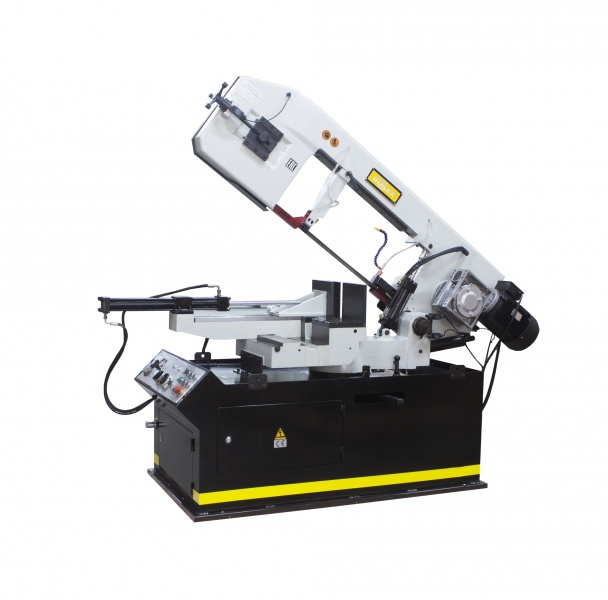

Модель Stalex BS-460G является гидравлическим ленточнопильным станком, данная модель популярна среди станков Stalex серии консольных полуавтоматов. На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск» Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.
Основные элементы
- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двухскоростным двигателем, с двойными обмотками.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
Ленточное полотно:
Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Дополнительный прижим для пакетной резки для BS-460G (в комплект не входит, поставляется отдельно) Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.
- Пульт станка
- Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°. В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°.
- Шильдик станка
- Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.
- Гибкая трубка СОЖ с регулятором напора
- Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.
- Гибкая трубка СОЖ с регулятором напора
- Механическое натяжение полотна + датчик контроля
- Зубчатый привод
- Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение
- Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение
- Гидростанция
- Регулировка гидравлических тисков
- Предохранительный датчик при снятии заднего кожуха рамы.
