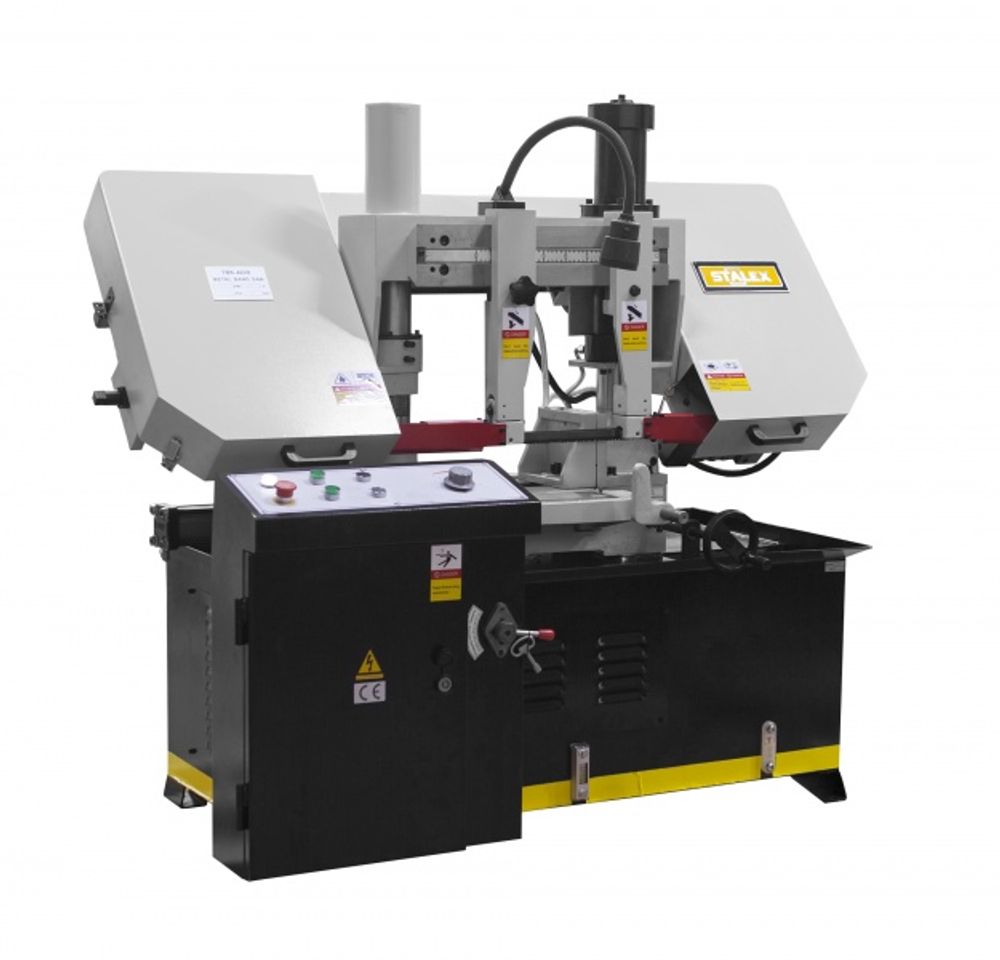

Станок полуавтоматический двухколонный Stalex TBK-4228

Stalex TBK-4228 — гидравлический ленточнопильный станок колонного двухстоечного типа (полуавтомат)

Модель Stalex TBK-4228 является гидравлическим ленточнопильным станком колонного двухстоечного типа. Полуавтоматический станок предназначен для пиления труб и сплошных заготовок. Максимальный диаметр круга составляет 280 мм, размер прямоугольной заготовки под углом 90° — 280×280 мм.

Двухстоечные ленточнопильные станки имеют две вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама. Пильная рама представляет собой стальную сварную конструкцию.

Режимы работы

На полуавтоматических станках возможна работа как в ручном, так и в полуавтоматическом режиме:

• Ручной режим: каждая операция выполняется вручную посредством нажатия соответствующей кнопки.

• Полуавтоматический режим: станок выполняет следующий цикл:

  1. Зажим заготовки – переключатель работы тисков.

  2. Запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск».

  3. Отжим тисков – переключатель работы тисков.

Стандартная комплектация

• Ленточнопильный станок.

• Ленточнопильное полотно, установленное на станке.

• Регулируемый упор — 240 мм.

• Мобильная стойка с роликом.

Основные элементы и характеристики

• Угол пиления заготовок: 90°.

• Опускание и подъем рамы осуществляются гидравликой автоматически.

• Станок управляется трёхфазным двигателем с термозащитой.

• Предохранительные концевики на кожухе маховика, предотвращающие поломки при повреждении ленты.

• Точная регулировка полотна обеспечивает безлюфтовое вращение в вертикальной плоскости за счет конических подшипников и твердосплавных пластин.

• Регулируемая подача СОЖ в зону резания для смазывания и охлаждения полотна.

• Гидравлические тиски с возможностью быстрого зажима заготовок.

• 3 скорости вращения полотна.

• Подсветка зоны резания.

• Клиноременной привод.

• Автоматическое отключение при завершении резки.

• Вспомогательный стол с роликом подачи, приводимый в движение вращением ручки маховика с передней части станка.

• В тумбе станка размещен бак для стружки и слива СОЖ.

• Механическое натяжение полотна с рычагом регулировки натяжения.
