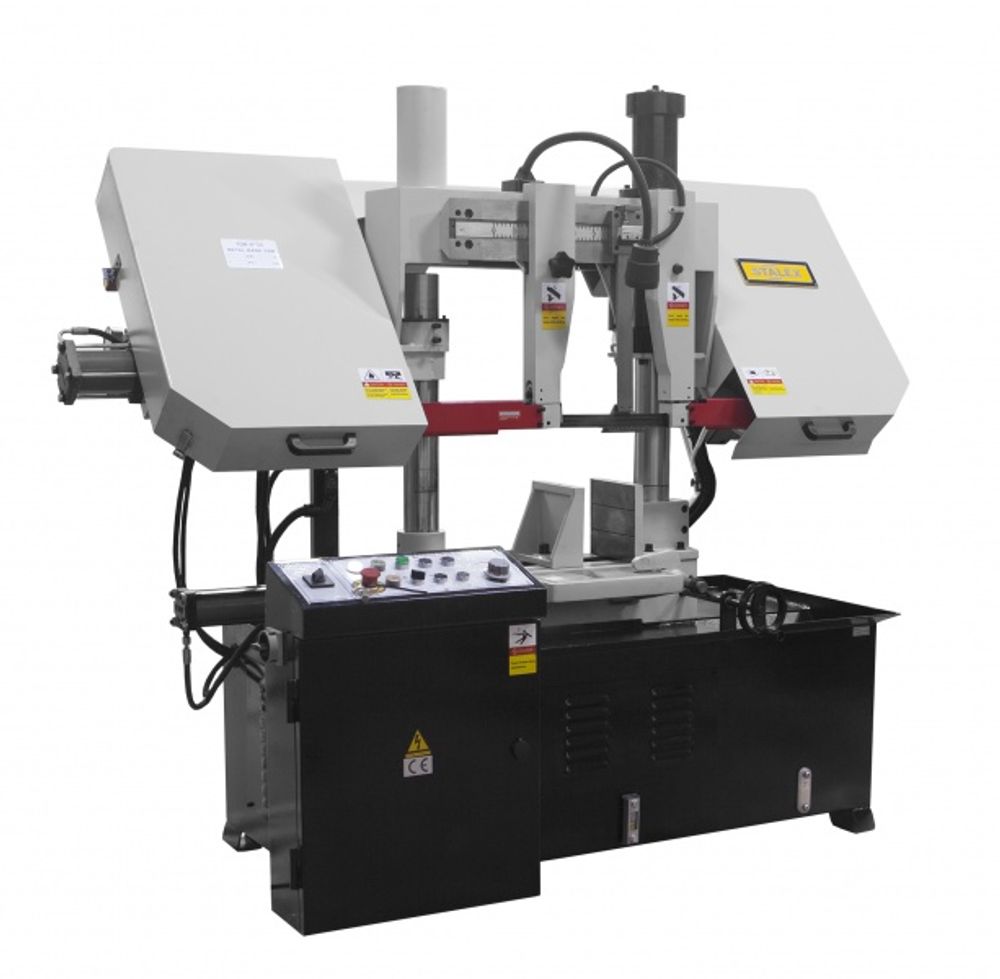

Станок полуавтоматический двухколонный Stalex TGK-4235

Stalex TGK-4235 — гидравлический ленточнопильный станок колонного двухстоечного типа (полуавтомат)

Модель Stalex TGK-4235 является гидравлическим ленточнопильным станком колонного двухстоечного типа. Полуавтоматический станок предназначен для пиления труб и сплошных заготовок. Максимальный диаметр круга составляет 350 мм, размер прямоугольной заготовки под углом 90° — 350×350 мм.

Двухстоечные ленточнопильные станки имеют две вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама. Пильная рама представляет собой стальную сварную конструкцию.

Режимы работы

На полуавтоматических станках возможна работа как в ручном, так и в автоматическом режиме:

• Ручной режим: каждая операция выполняется вручную посредством нажатия соответствующей кнопки.

• Автоматический режим: станок самостоятельно выполняет весь цикл резания: зажим заготовки → запуск пилы → опускание рамы → остановка пилы → подъем рамы → отжим тисков. Оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».

Стандартная комплектация

• Ленточнопильный станок.

• Ленточнопильное полотно, установленное на станке.

• Регулируемый упор — 250 мм.

• Вспомогательный стол с роликом подачи, расположенный перед тисками (приводится в движение вращением ручки маховика с передней части станка).

Основные элементы и характеристики

• Угол пиления заготовок: 90°.

• Опускание и подъем рамы осуществляются гидравликой автоматически.

• Станок управляется трёхфазным двигателем с термозащитой.

• Предохранительные концевики, предотвращающие включение станка при незакрытых кожухах рамы.

• Концевики на подъем/опускание рамы и на обрыв полотна.

• Точная регулировка полотна обеспечивает безлюфтовое вращение в вертикальной плоскости за счет конических подшипников и твердосплавных пластин.

• Регулируемая подача СОЖ в зону резания для смазывания и охлаждения полотна.

• Гидравлические тиски с возможностью быстрого зажима заготовок, оснащены манометром.

• Увеличенная скорость подачи до касания материала.

• 2 скорости вращения полотна.

• Подсветка зоны резания.

• Зубчатый привод.

• Гидравлическое натяжение полотна.

• Автоматическое отключение при завершении резки.

• В тумбе станка размещен бак для стружки и слива СОЖ.
