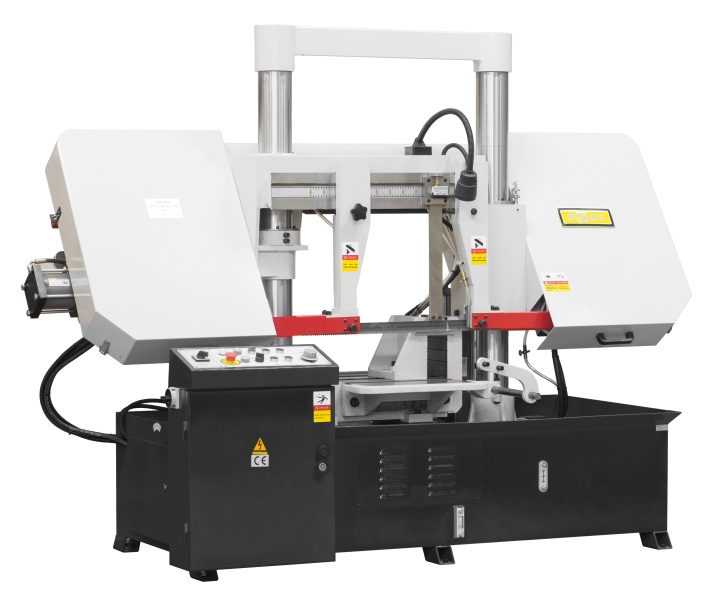

Станок полуавтоматический двухколонный Stalex TGK-4240

Stalex TGK-4240 — гидравлический ленточнопильный станок колонного двухстоечного типа (полуавтомат)

Модель Stalex TGK-4240 является гидравлическим ленточнопильным станком колонного двухстоечного типа. Полуавтоматический станок предназначен для пиления труб и сплошных заготовок. Максимальный диаметр круга составляет 400 мм, размер прямоугольной заготовки под углом 90° — 400×400 мм.

Двухстоечные ленточнопильные станки имеют две вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама. Пильная рама представляет собой стальную сварную конструкцию.

Режимы работы

На полуавтоматических станках возможна работа как в ручном, так и в автоматическом режиме:

• Ручной режим: каждая операция выполняется вручную посредством нажатия соответствующей кнопки.

• Автоматический режим: станок самостоятельно выполняет весь цикл резания: зажим заготовки → запуск пилы → опускание рамы → остановка пилы → подъем рамы → отжим тисков. Оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».

Стандартная комплектация

• Ленточнопильный станок.

• Ленточнопильное полотно, установленное на станке.

• Регулируемый упор — 350 мм.

• Вспомогательный стол с роликами подачи, расположенный перед тисками.

• Стойка для длинных заготовок.

Основные элементы и характеристики

• Угол пиления заготовок: 90°.

• Опускание и подъем рамы осуществляются гидравликой автоматически.

• Станок управляется трёхфазным двигателем с термозащитой.

• Предохранительные концевики, предотвращающие включение станка при незакрытых кожухах рамы.

• Концевики на подъем/опускание рамы и на обрыв полотна.

• Точная регулировка полотна обеспечивает безлюфтовое вращение в вертикальной плоскости за счет конических подшипников и твердосплавных пластин.

• Регулируемая подача СОЖ в зону резания для смазывания и охлаждения полотна.

• Гидравлические тиски с возможностью быстрого зажима заготовок.

• Увеличенная скорость подачи до касания материала.

• 2 скорости вращения полотна.

• Подсветка зоны резания.

• Зубчатый привод.

• Гидравлическое натяжение полотна.

• Автоматическое отключение при завершении резки.

Основные узлы

• Вспомогательный стол с роликами подачи.

• Блок управления станком.

• Электрические компоненты.

• Помпа подачи СОЖ.

• Гидравлическое натяжение полотна и концевик на обрыв полотна.

• Рычаг регулировки натяжения полотна.
