Правильный выбор ленточнопильного полотна — ключ к эффективной резке металла и долговечности оборудования. Неверно подобранное полотно приводит к преждевременному износу, рваным краям реза и потерям времени. В этом руководстве мы разберем:
✔ Ключевые параметры выбора: шаг зуба, ширина, материал
✔ Таблицы подбора для разных металлов
✔ Практические рекомендации для типовых задач
✔ Критерии оценки качества полотен
1. Основные параметры выбора
1.1. Шаг зуба (TPI – Teeth Per Inch)
Шаг зуба — количество зубьев на дюйм (25.4 мм). Определяет чистоту и скорость реза.
| Шаг зуба (TPI) | Применение | Преимущества |
|---|---|---|
| 2-3 TPI | Толстые профили (Ø100+ мм), мягкие металлы | Высокая скорость, хороший отвод стружки |
| 4-6 TPI | Универсальное применение (Ø50-100 мм) | Баланс скорости и чистоты |
| 8-10 TPI | Тонкостенные трубы, профильный металл | Чистый рез без заусенцев |
| 14-18 TPI | Твердые сплавы, точный рез | Максимальная чистота поверхности |
Важно: Минимум 2-3 зуба одновременно в контакте с материалом для предотвращения сколов.
1.2. Ширина полотна
Ширина влияет на прямолинейность реза и нагрузку на полотно.
| Ширина (мм) | Применение |
|---|---|
| 13-19 | Криволинейный рез, тонкие заготовки |
| 20-27 | Универсальная резка профиля |
| 32-41 | Прямолинейный рез толстых заготовок |
| 54+ | Промышленная резка крупных сечений |
1.3. Материал полотна

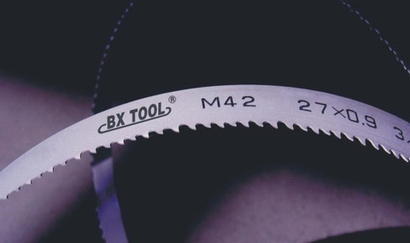

Биметаллические (Bimetal)
-
Состав: Зубья из M42 (8% кобальт), спинка из гибкой пружинной стали.
-
Стойкость: В 3-5 раз выше углеродистых полотен.
-
Применение: Нержавейка, легированные стали, твердые сплавы.
Твердосплавные (Carbide)
-
Состав: Зубья с напайками из карбида вольфрама.
-
Стойкость: В 10-15 раз выше биметаллических.
-
Применение: Абразивные материалы, титан, жаропрочные сплавы.
Углеродистые (Carbon Steel)
-
Состав: Однородная углеродистая сталь.
-
Стойкость: Низкая, быстро тупятся.
-
Применение: Мягкие металлы, дерево, пластик.
2. Таблицы выбора для разных материалов
2.1. Углеродистая сталь
| Толщина (мм) | Шаг зуба (TPI) | Ширина (мм) | Материал |
|---|---|---|---|
| До 50 | 3-4 | 27-32 | Биметал M42 |
| 50-150 | 2-3 | 32-41 | Биметал M42 |
| 150+ | 1.5-2 | 41-54 | Биметал M51 |
2.2. Нержавеющая сталь
| Толщина (мм) | Шаг зуба (TPI) | Ширина (мм) | Материал |
|---|---|---|---|
| До 30 | 6-8 | 19-27 | Биметал M42 |
| 30-100 | 4-6 | 27-32 | Биметал M42 |
| 100+ | 3-4 | 32-41 | Биметал M51 |
2.3. Алюминий и цветные металлы
| Толщина (мм) | Шаг зуба (TPI) | Ширина (мм) | Материал |
|---|---|---|---|
| До 50 | 3-4 | 27-32 | Биметал M42 |
| 50-150 | 2-3 | 32-41 | Биметал M42 |
| 150+ | 1.5-2 | 41-54 | Биметал M42 |
Совет: Для алюминия используйте полотна с большей впадиной зуба для улучшения отвода стружки.
3. Практические рекомендации
3.1. Скорость резания и подача
-
Мягкие металлы (алюминий): 70-120 м/мин
-
Сталь: 40-70 м/мин
-
Твердые сплавы: 20-40 м/мин
3.2. Признаки износа полотна
-
Снижение скорости реза
-
Искривление линии реза
-
Появление заусенцев
-
Нехарактерный шум при работе
3.3. Правила эксплуатации
-
Используйте правильную смазочно-охлаждающую жидкость (СОЖ)
-
Избегайте резких изменений нагрузки
-
Регулярно проверяйте натяжение полотна
-
Храните полотна в сухом месте
4. Критерии качества полотен
4.1. Геометрия зуба
-
Standard Tooth: Универсальная геометрия
-
Hook Tooth: Агрессивный рез, для мягких металлов
-
Precision Tooth: Чистый рез, для твердых сплавов
4.2. Термообработка
Качественные полотна проходят многоступенчатую термообработку для обеспечения равномерной твердости по всей длине.
4.3. Сварной шов
Прочность сварного шва должна быть не менее 80% от прочности основного материала.
