В мире современного машиностроения есть задачи, которые обычная фреза решить не в силах. Когда требуется прорезать в закаленной стали контур толщиной с человеческий волос, сделать острый внутренний угол или обработать деталь из твердого сплава, на сцену выходит особая технология — проволочно-вырезные электроэрозионные станки (Wire EDM).
В этой статье мы подробно разберем, что представляют собой эти станки, как они работают, какие бывают разновидности, и главное — как выбрать оборудование под конкретные задачи вашего производства.
1. Что такое проволочно-вырезной станок и как он работает?
Проволочно-вырезной электроэрозионный станок (Wire Electrical Discharge Machining) — это оборудование, которое режет токопроводящие материалы с помощью электрических разрядов . Вместо традиционного резца здесь используется тонкая металлическая проволока, которая непрерывно движется через заготовку.
Принцип работы
Между проволокой (электродом-инструментом) и заготовкой подается электрическое напряжение. Когда расстояние становится критически малым, возникает искра. Температура в канале разряда достигает тысяч градусов, выплавляя микроскопический объем металла. Процесс происходит в диэлектрической жидкости (обычно деионизированной воде), которая:
-
Охлаждает зону обработки;
-
Смывает продукты эрозии;
-
Служит изолятором до момента пробоя.
Проволока постоянно перематывается с катушки на приемный барабан, поэтому в зону реза всегда поступает свежий, неизношенный участок. Система ЧПУ управляет движением стола или направляющих, вырезая заданный контур с микронной точностью.
Ключевые компоненты станка
2. Проволочная электроэрозия vs традиционная обработка: кто кого?
Многие цеха до сих пор пытаются резать твердые сплавы на фрезерных станках, мучаясь с износом инструмента и вибрациями. Сравним два подхода.
| Параметр | Проволочная электроэрозия | Традиционная обработка |
|---|---|---|
| Твердость материала | Любая токопроводящая (HRC 70 — не предел) | Ограничена возможностями инструмента |
| Точность | До ±0,001 мм | До ±0,01–0,05 мм |
| Острые углы | Идеально острые (радиус = радиус проволоки) | Скругленные из-за геометрии фрезы |
| Тонкостенные детали | Без деформации (нет механического усилия) | Риск деформации |
| Скорость | Ниже на простых деталях | Выше на простых деталях |
| Сложные контуры | Идеально | Требуют специального инструмента |
Проволочная электроэрозия незаменима, когда требуется высочайшая точность, работа с твердыми материалами или сложная геометрия.
3. Две большие разницы: быстроходные и тихоходные станки
В мире проволочно-вырезного оборудования существует четкое разделение на два типа, которые часто путают новички.

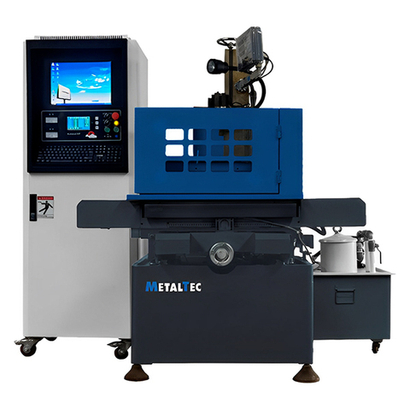

3.1. Быстроходные электроэрозионные станки (Fast Wire EDM)
Это станки с возвратным движением проволоки. Проволока (обычно молибденовая) движется вперёд-назад с высокой скоростью, многократно используя один и тот же участок.
Особенности:
-
Проволока — молибден (диаметр 0,08–0,2 мм);
-
Диэлектрик — эмульсия;
-
Невысокая точность и чистота поверхности;
-
Есть следы реверса на детали;
-
Требует квалифицированного оператора.
Плюсы: Низкая стоимость, экономия проволоки.
Минусы: Меньшая точность, необходимость ручного управления.
Применение: Черновая обработка, крупные детали без высоких требований к точности, ремонтные работы.
3.2. Тихоходные электроэрозионные станки (Slow Wire EDM)
Современные прецизионные станки, в которых проволока движется в одном направлении и используется однократно.
Особенности:
-
Проволока — латунная, медная, с покрытиями (0,1–0,3 мм);
-
Диэлектрик — деионизированная вода;
-
Высочайшая точность и чистота поверхности;
-
Минимальное участие оператора;
-
Автоматическая заправка проволоки.
Плюсы: Превосходная точность, автоматизация, высокое качество поверхности.
Минусы: Высокая стоимость, расход проволоки.
Применение: Пресс-формы, штампы, авиакосмические компоненты, медицинские импланты.
4. Сердце процесса: выбираем проволоку правильно
Проволока — это расходный материал, от которого зависит 80% успеха. Рассмотрим основные типы.
4.1. Латунная проволока
Самый популярный и универсальный выбор. Сплав меди и цинка (обычно 63% Cu, 37% Zn) обеспечивает хороший баланс проводимости, скорости резки и стоимости.
Применение: Универсальная обработка сталей, инструментальных материалов, общее машиностроение.
Плюсы: Низкая цена, хорошая поверхность.
Минусы: Меньшая прочность на разрыв, быстрый износ при сложных режимах.
4.2. Молибденовая проволока
Используется преимущественно в быстроходных станках. Обладает высокой прочностью и термостойкостью.
Применение: Быстроходные электроэрозионные станки, черновая резка.
Плюсы: Высокая прочность, многократное использование.
Минусы: Меньшая точность, не подходит для тихоходных станков.
4.3. Вольфрамовая проволока
Самый прочный вариант, но и самый дорогой. Используется для микрорезки и сверхточных работ благодаря малому диаметру (до 0,03 мм) и высокой жесткости.
Применение: Микрообработка, узкие пазы, деликатные детали.
Плюсы: Очень высокая прочность, минимальный диаметр.
Минусы: Хрупкость, высокая цена, сложность в обращении.
4.4. Проволока с покрытием
Латунная основа с тонким слоем цинка или других металлов. Покрытие улучшает условия промывки, повышает скорость резки и качество поверхности.
Применение: Высокоскоростная резка, сложные профили, труднообрабатываемые материалы (титан, инконель).
Плюсы: Высокая производительность, отличное качество.
Минусы: Дороже обычной латуни.
4.5. Медная проволока (обескислороженная)
Обеспечивает превосходную проводимость и стабильность разряда. Идеальна для чистовой обработки цветных металлов.
Применение: Прецизионная обработка меди, латуни, алюминия.
Плюсы: Превосходная чистота поверхности, стабильность.
Минусы: Мягкая, склонна к деформации.
Таблица выбора проволоки
5. Технологические возможности: что умеют современные станки?
5.1. Точность
Современные проволочно-вырезные станки обеспечивают точность позиционирования до ±0,001 мм. Это достигается за счет:
-
Прецизионных направляющих;
-
Оптических линеек обратной связи;
-
Систем термокомпенсации.
5.2. Скорость резки
За последние десятилетия скорость вырезки выросла с 10 мм²/мин до 330–360 мм²/мин. Это стало возможным благодаря:
-
Мощным генераторам импульсов;
-
Подаче диэлектрика под давлением;
-
Качественным проволокам.
5.3. Максимальная высота заготовки
Современные станки способны обрабатывать детали высотой до 400 мм и более.
5.4. Угол наклона
Если первые станки едва давали 1° наклона, то сегодня до 30° при высоте детали до 400 мм — обычное дело. Это позволяет получать сложные конические поверхности и выполнять многокоординатную обработку.
5.5. Минимальные радиусы
Благодаря тонкой проволоке и современным генераторам, современные станки позволяют получать радиусы скругления углов до 0,025 мм.
6. Где это применяется? Отрасли и примеры
Проволочно-вырезные станки находят применение везде, где требуется высокая точность и работа с твердыми материалами.
🔩 Производство пресс-форм и штампов
Это классическая область применения. Матрицы, пуансоны, вырубные штампы — все это требует идеального сопряжения деталей и острых углов.
✈️ Аэрокосмическая промышленность
Турбинные лопатки, детали двигателей из жаропрочных сплавов (инконель, хастеллой), титановые компоненты — электроэрозия незаменима там, где обычный инструмент умирает за минуты.
🏥 Медицинское оборудование
Хирургические инструменты, импланты, микрохирургические лезвия с допуском ±0,005 мм — всё это делается на проволочных электроэрозионных станках.
🚗 Автомобилестроение
Прецизионные шестерни, кулачки, детали топливной аппаратуры — электроэрозия обеспечивает стабильное качество в серийном производстве.
🔧 Инструментальное производство
Фасонные резцы, лекала, шаблоны, сложные контуры — любые задачи, где нужна точность и повторяемость.
7. Как выбрать станок: пошаговый алгоритм
Шаг 1. Определите тип задач
-
Сложные пресс-формы, штампы, авиакосмические детали → нужен тихоходный станок.
-
Черновая обработка, крупные детали без высоких требований → можно рассмотреть быстроходный вариант.
Шаг 2. Оцените габариты деталей
-
Ход по осям X/Y/Z;
-
Максимальная высота заготовки;
-
Вес, который выдержит стол.
Шаг 3. Требования к точности
-
Для стандартных задач достаточно ±0,005–0,01 мм;
-
Для прецизионных работ ищите станки с точностью до ±0,001 мм.
Шаг 4. Автоматизация
Нужна ли вам автоматическая заправка проволоки? Если планируется работа в автоматическом режиме или в «безлюдную» смену — это обязательная опция.
Шаг 5. Бюджет и стоимость владения
Цены варьируются от 10 000–20 000 USD за начальные модели до 50 000–200 000 USD за промышленные станки . Учитывайте не только цену покупки, но и:
-
Расход проволоки;
-
Стоимость обслуживания;
-
Энергопотребление;
-
Простои.
Шаг 6. Производитель и поддержка
Обратите внимание на репутацию бренда и наличие сервисной поддержки в вашем регионе.
Резюме
Проволочно-вырезные электроэрозионные станки — это вершина прецизионной обработки для сложных задач. Они позволяют резать любые токопроводящие материалы с микронной точностью, создавать острые углы и сложные контуры, недоступные традиционным методам.
Выбирая между быстроходным и тихоходным станком, между латунной и молибденовой проволокой, отталкивайтесь от своих реальных задач. Для инструментального производства и пресс-форм нужен тихоходный станок с автоматизацией. Для ремонтных цехов и черновой обработки может хватить быстроходного.
Главное — понимать, что проволочная электроэрозия не заменяет традиционную обработку, а дополняет ее, беря на себя самые сложные и ответственные операции.
