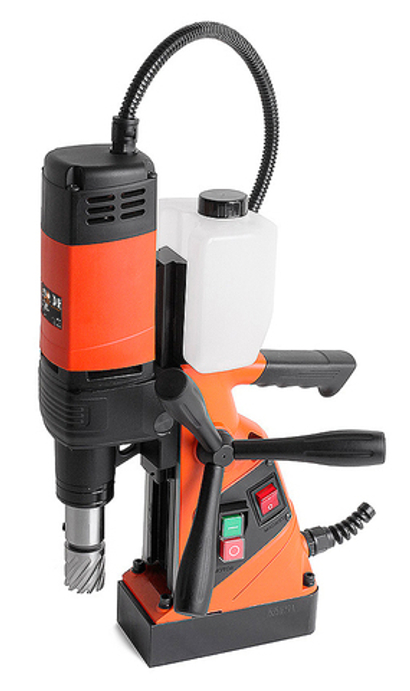

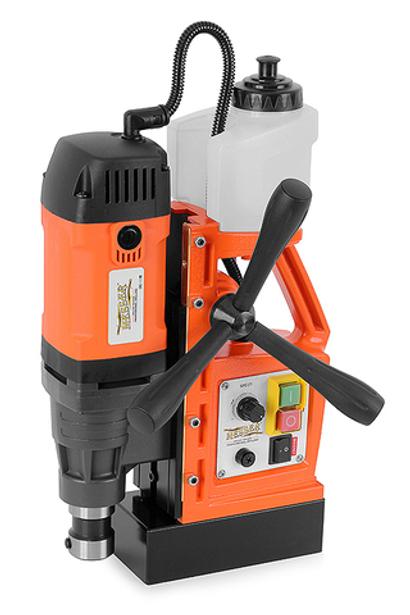

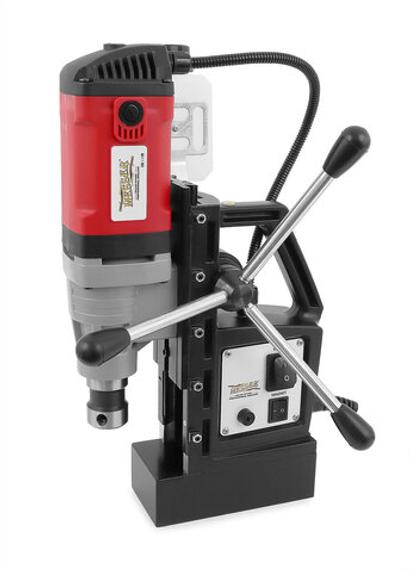

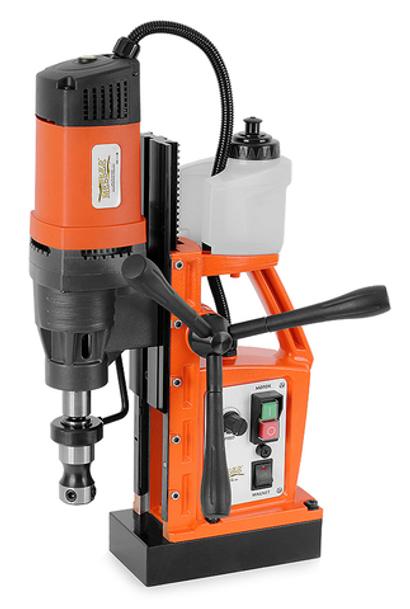

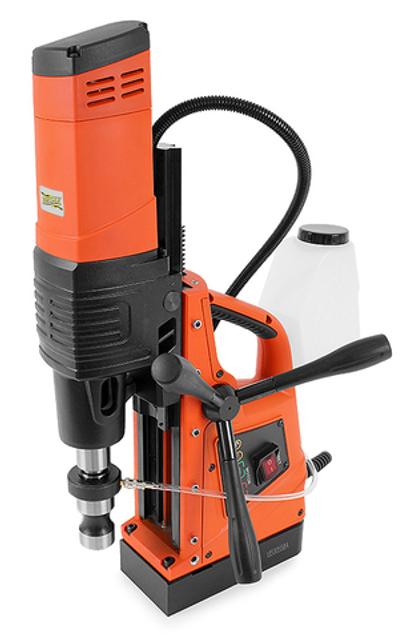

Сверлильный станок — это технологическая машина (металлорежущий станок), предназначенная для обработки отверстий в заготовках из металла, дерева, пластика и других материалов. Это одно из самых распространенных видов оборудования в промышленности, мастерских и даже быту, которое позволяет выполнять не только сверление, но и целый ряд других операций.
Назначение и основные операции
Главная задача сверлильного станка — образование отверстий в сплошном материале. Однако современное оборудование способно выполнять гораздо более широкий спектр технологических операций :
-
Сверление глухих и сквозных отверстий
-
Рассверливание уже имеющихся отверстий для увеличения диаметра
-
Зенкерование — обработка верхней части отверстия для создания фаски или углубления под головку крепежа
-
Развертывание — чистовая обработка отверстий для достижения высокой точности
-
Нарезание внутренней резьбы метчиками
-
Цекование — обработка торцовых поверхностей
-
Вырезание дисков из листового материала (со специальными приспособлениями)
Для выполнения этих операций используются различные режущие инструменты: сверла, зенкеры, развертки, метчики, фрезы и другие .
Принцип работы
Принцип действия сверлильного станка основан на двух формообразующих движениях :
-
Главное движение — вращательное движение инструмента (шпинделя со сверлом)
-
Движение подачи — поступательное перемещение инструмента вдоль его оси (вниз)
В большинстве конструкций именно инструмент вращается и движется вертикально, а заготовка остается неподвижно закрепленной на столе станка .
Основные узлы сверлильного станка
Типовое устройство вертикально-сверлильного станка включает следующие элементы :
-
Фундаментная плита — основание, на котором крепятся все узлы станка. В некоторых моделях внутренние полости плиты служат резервуаром для смазочно-охлаждающей жидкости (СОЖ)
-
Станина (колонна) — вертикальная конструкция с направляющими, по которым перемещаются рабочие органы
-
Стол — рабочая поверхность для установки и закрепления заготовок. Может перемещаться по вертикали, а в некоторых моделях — поворачиваться или наклоняться
-
Сверлильная головка — чугунная отливка, в которой смонтированы коробка скоростей, механизмы подачи и шпиндель
-
Шпиндель — вращающийся вал, в котором закрепляется инструмент (через патрон или непосредственно)
-
Коробка скоростей — механизм для изменения частоты вращения шпинделя
-
Коробка подач — механизм для регулировки подачи инструмента
-
Электродвигатель — приводит станок в движение
-
Органы управления — рукоятки, штурвалы, кнопки для управления станком
Классификация сверлильных станков
Сверлильное оборудование классифицируется по нескольким признакам .
По расположению шпинделя и конструкции
Вертикально-сверлильные станки — самый распространенный тип. Шпиндель расположен вертикально, обработка ведется сверху вниз. Применяются для деталей сравнительно небольшого размера. Могут быть настольными (для мелких работ) или напольными (для более крупных заготовок) .
Радиально-сверлильные станки — отличаются подвижной консолью (рукавом), по которой перемещается шпиндельная бабка. Это позволяет обрабатывать крупногабаритные детали и выполнять отверстия, расположенные на значительном расстоянии друг от друга, без перемещения заготовки. Совмещение осей инструмента и отверстия происходит за счет перемещения самого шпинделя .
Горизонтально-сверлильные станки — используются преимущественно для глубокого сверления (например, в валах машин или стволах). Заготовка может вращаться или оставаться неподвижной .
Многошпиндельные станки — оснащены несколькими шпинделями для одновременной обработки нескольких отверстий или последовательного выполнения разных операций (сверление, зенкерование, развертывание) .
По степени универсальности
Универсальные станки — предназначены для выполнения широкого круга операций с различными деталями. Наиболее распространены в условиях единичного и мелкосерийного производства .
Специализированные станки — созданы на базе универсальных, но оснащены дополнительными устройствами (многошпиндельными головками, автоматизированным циклом) для эффективной работы в крупносерийном и массовом производстве .
Специальные станки — проектируются и изготавливаются для обработки конкретного типа деталей (например, для центрования валов) .
По способу управления
- С ручным управлением — все операции и настройки выполняет оператор
- Полуавтоматические — часть цикла автоматизирована
- Автоматические — работают по программе, включая станки с ЧПУ
Сверлильные станки с ЧПУ
Современное развитие получили сверлильные станки с числовым программным управлением (ЧПУ). Они оснащаются :
- Револьверной головкой с автоматической сменой инструмента (до 6 и более инструментов)
- Крестовым столом для точного позиционирования заготовки по координатам X и Y
- Цифровой индикацией и возможностью коррекции на длину инструмента
- Точностью позиционирования до 0,05 мм и дискретностью задания перемещений 0,01 мм
Такое оборудование позволяет производить координатную обработку деталей типа крышек, фланцев, панелей без предварительной разметки и применения кондукторов, что особенно эффективно в мелкосерийном и серийном производстве .
Основные технические характеристики
При выборе сверлильного станка обращают внимание на следующие параметры :
-
Наибольший условный диаметр сверления (по стали) — основной параметр, определяющий возможности станка
-
Вылет шпинделя — расстояние от оси шпинделя до направляющих станины (для вертикальных станков)
-
Наибольший ход шпинделя — максимальное вертикальное перемещение
-
Частота вращения шпинделя (об/мин) — диапазон регулировки скорости
-
Мощность электродвигателя — влияет на производительность и возможности обработки твердых материалов
-
Размеры рабочего стола — определяют максимальные габариты обрабатываемых деталей
-
Класс точности станка
Области применения
Сверлильные станки используются практически везде, где требуется обработка материалов :
-
Машиностроение — в механических, сборочных, ремонтных и инструментальных цехах
-
Металлообработка — от мелких мастерских до крупных заводов
-
Деревообработка — для сверления отверстий в древесине и древесных материалах
-
Строительство — обработка конструкционных элементов
-
Ремонтные службы и автосервисы
-
Быт и хобби — настольные станки для домашних мастерских
Заключение
Сверлильный станок — это незаменимое оборудование для любого производства, связанного с обработкой материалов. Понимание его устройства, принципов работы и классификации помогает правильно выбрать станок под конкретные задачи, эффективно его эксплуатировать и получать качественные результаты с минимальными затратами. От простых настольных моделей до сложных обрабатывающих центров с ЧПУ — современный рынок предлагает решения для любых потребностей и масштабов производства.
