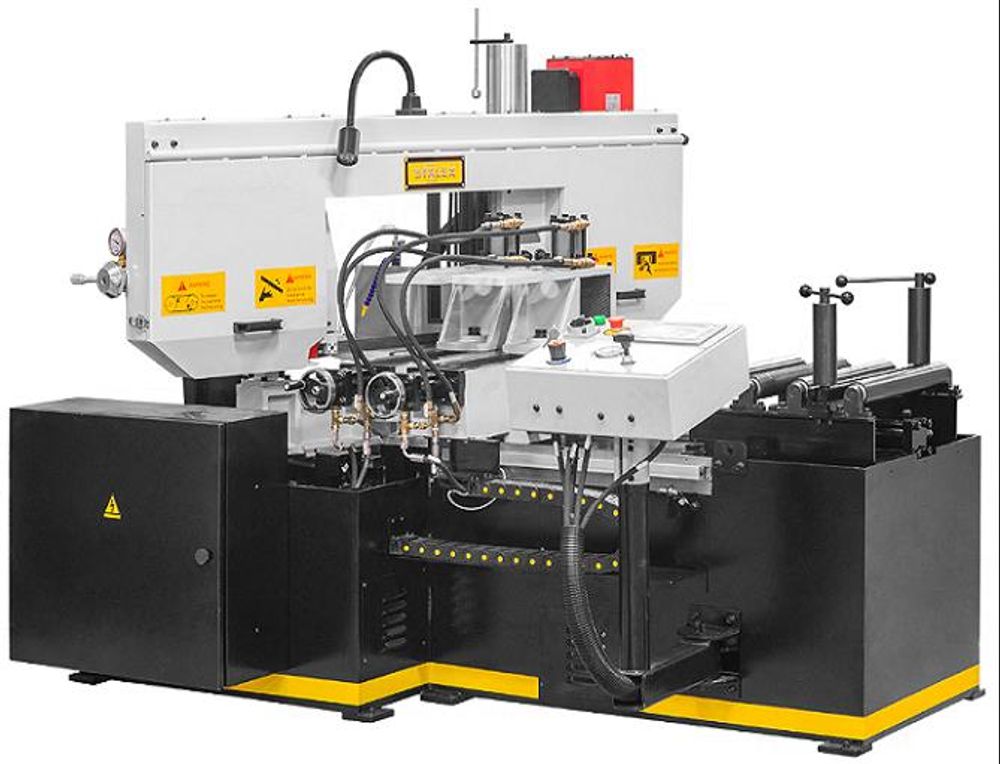

Автоматический ленточнопильный колонный станок Stalex BS-415GA

Модель Stalex BS-415G является автоматическим ленточнопильным станком, колонного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 415 мм и прямоугольной заготовки 500x415 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°. Ленточнопильный станок имеет 2 вертикальные стойки (колонны): 1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама. 2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу. Пильная рама, представляет собой стальную сварную конструкцию На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск». Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова. &nbsp; &nbsp;Основные элементы - Угол пиления заготовок 90°; 15°; 30°; 45°. - Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. - Опускание и подъем рамы осуществляется за счет гидравлики автоматически. - Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи. - ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов&nbsp;датчиков&nbsp;и вывод сигналов на&nbsp;исполнительные механизмы). - Сенсорный дисплей управления. - Станок управляется трёхфазным двигателем. - Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин. - Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена). - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин - Термозащита электродвигателя - Система смазки и охлаждения полотна - Тиски гидравлические с возможностью быстрого зажима заготовок - Макс. единичный ход подающих гидравлических тисков – 500мм - Механическое натяжение полотна - Шнековый конвейер для сбора стружки, приводимая в движение автоматически - Подсветка зоны резания - Гидравлическая система регулирования усилия резания - Автоматический подъём рамы при завершении резки - Прижимы для пакетной резки – на стационарные и подающие тиски &nbsp; <img src="/upload/medialibrary/47c/47c3198aaed3e8e6a61e2b0787da33bd.png" width="350" height="232"> &nbsp; &nbsp; &nbsp; &nbsp; Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. <img src="/upload/medialibrary/3bd/3bd6675b6e0d7dab002929a9c39e41ac.png" width="350" height="258"> &nbsp; &nbsp; &nbsp; &nbsp; Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. <img src="/upload/medialibrary/5fc/5fc4ccd202dacb8a5cc0a0724d068554.png" width="350" height="181"> &nbsp; &nbsp; &nbsp; &nbsp; Механическое натяжение полотна. Датчик контроля (на обрыв полотна). Концевика на натяжение полотна – нет. &nbsp; &nbsp; &nbsp; &nbsp; Индикатор натяжения полотна <img src="/upload/medialibrary/fe4/fe4d9a3d6846fcaa3e245a8877c55878.png" width="350" height="257"> &nbsp; &nbsp; &nbsp; &nbsp; Предохранительные концевики на кожухе маховика. <img src="/upload/medialibrary/8c9/8c9f5accac392c8d739842e2b8ce3f3f.png" width="350" height="201"> &nbsp; &nbsp; &nbsp; &nbsp; Тиски гидравлические с возможностью быстрого зажима заготовок <img src="/upload/medialibrary/b58/b588c08d0b4acef96150fda2ffbc0aea.png" width="350" height="228"> &nbsp; &nbsp; &nbsp; &nbsp; Прижимы для пакетной резки – на стационарные и подающие тиски <img src="/upload/medialibrary/cb6/cb6080b59cf628454abb514c62ae2803.png" width="350" height="174"> &nbsp; &nbsp; &nbsp; &nbsp; Лампа дополнительного освещения <img src="/upload/medialibrary/cd4/cd4f54b8dce8eeb59077b3939c3595e0.png" width="350" height="188"> &nbsp; &nbsp; &nbsp; &nbsp; Сторона подвода заготовки в зону резания и поднятый кожух рамы станка. <img src="/upload/medialibrary/398/398e284fbb331216488dc7e86617b47f.png" width="350" height="252"> &nbsp; &nbsp; &nbsp; &nbsp; Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка). <img src="/upload/medialibrary/f90/f90fb0432a068faddcae77d1ddc8b12d.png" width="350" height="178"> &nbsp; &nbsp; &nbsp; &nbsp; Автоматический шнековый конвейер для сбора стружки. <img src="/upload/medialibrary/241/241594b269979e788668ec89fdbe622b.png" width="350" height="200"> &nbsp; &nbsp; &nbsp; &nbsp; Поворотный механизм: 90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка. <img src="/upload/medialibrary/d13/d134cd5541eba2d4979248d94b946a60.png" width="350" height="280"> &nbsp; &nbsp; &nbsp; &nbsp; Электрошкаф. <img src="/upload/medialibrary/da5/da5af7864966446387a5d2c79d3a54b2.png" width="350" height="179"> &nbsp; &nbsp; &nbsp; &nbsp; Основание тисков в зоне резания. <img src="/upload/medialibrary/c8c/c8cf05ea5d87c791866d3df900c375ad.png" width="350" height="468"> &nbsp; &nbsp; &nbsp; &nbsp; Зубчатый привод. <img src="/upload/medialibrary/432/432339479532d8fe01e1b75c4d62b565.png" width="350" height="213"> &nbsp; &nbsp; &nbsp; &nbsp; Механизмы движения для тисков подачи заготовки. <img src="/upload/medialibrary/f5c/f5c498ebcebcff7bdff6a5fa2bb96cd0.png" width="350" height="223"> &nbsp; &nbsp; &nbsp; &nbsp; Стол подачи заготовки. <img src="/upload/medialibrary/8eb/8ebf342fb821ef24d7765b7b30d95daa.png" width="350" height="229"> &nbsp; &nbsp; &nbsp; &nbsp; Датчики на подъём и опускание рамы.
