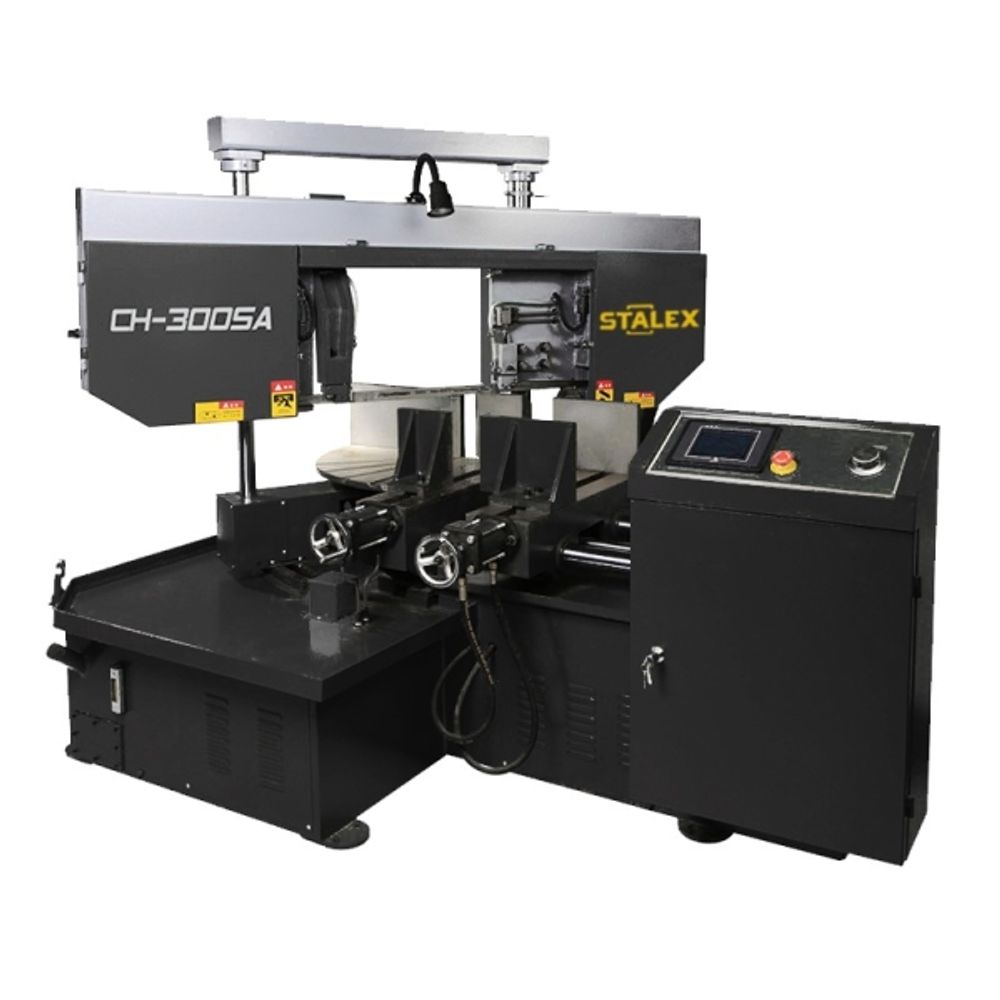

Автоматический ленточнопильный колонный станок Stalex CH-300SA

Stalex CH-300 SA — гидравлический автоматический ленточнопильный станок колонного двухстоечного типа

Модель Stalex серии «CH» является гидравлическим автоматическим ленточнопильным станком колонного двухстоечного типа. Станок CH-300 SA предназначен для пиления труб и сплошных заготовок с максимальным диаметром круга 300 мм и прямоугольной заготовки 350×300 мм под углом 90°, а также Ø230 мм и 180×300 мм под углом 45°.

Двухстоечные ленточнопильные станки имеют две вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жесткий замкнутый контур с высокой стабильностью реза. Пильная рама представляет собой стальную сварную конструкцию.

Режимы работы

На полуавтоматических станках возможна работа как в ручном, так и в автоматическом режиме:

• Ручной режим: каждая операция выполняется вручную посредством нажатия соответствующей кнопки.

• Автоматический режим: станок самостоятельно выполняет весь цикл резания: зажим заготовки → запуск пилы → опускание рамы → остановка пилы → подъем рамы → отжим тисков. Оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».

Основные элементы и характеристики

• Угол пиления заготовок: 90° и 45°.

• Опускание и подъем рамы осуществляются гидравликой автоматически.

• Станок управляется мощным трёхфазным двигателем с термозащитой.

• Точная регулировка полотна обеспечивает безлюфтовое вращение за счет конических подшипников и твердосплавных пластин.

• Гидравлическое натяжение полотна.

• Автоматический контроль разрыва режущего полотна.

• Рабочее освещение зоны резания.

• PLC-контроллер с сенсорным управлением позволяет одновременно устанавливать угол поворота, длину подачи и время резки.

• Гидравлическая автоматическая подача с высокой точностью и стабильностью.

• Регулируемая подача СОЖ в зону резания для смазывания и охлаждения полотна.

• Гидравлические тиски с возможностью быстрого зажима заготовок.

• Гидравлический прижим для пакетной резки.

• Рольганг.

• Плавная регулировка скорости при помощи инвертера.

• Автоматический конвейер для сбора стружки.

• Станок изготовлен по стандартам СЕ.
