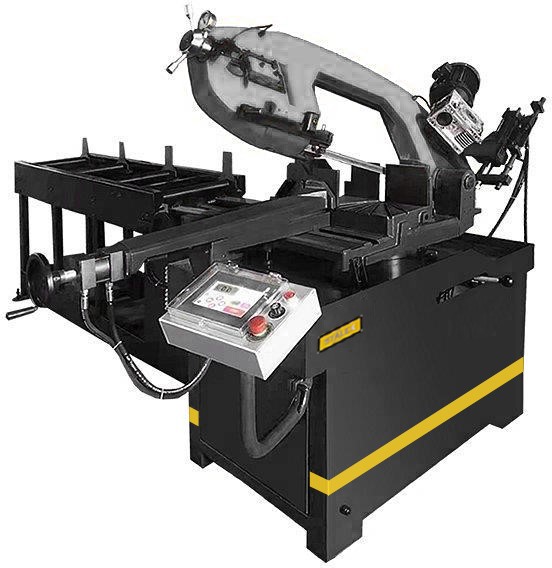

Stalex BSM-270GA — автоматический ленточнопильный станок консольного типа (с поворотом рамы)
Модель Stalex BSM-270GA является автоматическим ленточнопильным станком консольного типа. Оборудование предназначено для пиления труб, балок и других заготовок под различными углами с поворотом рамы станка в обе стороны.
Режимы работы
На автоматических станках возможна работа как в ручном, так и в автоматическом режиме:
Ручной режим: каждая операция выполняется вручную посредством нажатия соответствующей кнопки.
Автоматический режим: станок самостоятельно выполняет весь цикл резания: зажим заготовки → подвод заготовки → запуск пилы → опускание рамы → остановка пилы → подъем рамы → отжим тисков. Оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».
Станок оснащен гидравлическими тисками.
Управление
На основной панели расположены цветной сенсорный дисплей (для задания программы и отслеживания процесса пиления), регулятор скорости опускания пилы и кнопка аварийного останова.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет возможность поворота корпуса пилы в обе стороны (от –45° до +60°) и предназначен для пиления заготовок под различными углами при частой смене угла резки.
Поворотный стол с возможностью поворота пилы в обе стороны: –45°…0°…+45°…+60°, регулировка угла поворота вдоль шкалы.
Литая чугунная рама гарантирует жесткость станка и гасит вибрации.
Опускание рамы осуществляется под собственным весом.
Гидравлическая станция для автоматической бесступенчатой резки и плавной регулировки скорости опускания рамы (подвод и рабочий ход), бак 22 литра.
Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червячная передача 25:1).
Станция охлаждения с баком 17 литров, расположенная внутри рамы, обеспечивает подачу СОЖ.
Точность движения ленты обеспечивается твердосплавными пластинами и роликовыми подшипниками.
Механический рольганг (конвейерные стойки подвода заготовок) общей длиной 1 метр.
Подвижная направляющая с роликовыми подшипниками натяжения полотна.
Гидравлическая система движения рамы пилы.
Гидравлические тиски.
Плавная регулировка скорости вращения пилы: 5–90 м/мин.
Маховик механического натяжения ленты.
Датчик контроля натяжения полотна (тензометр).
Защита: датчик на обрыв полотна (остановка станка) и датчики при открытии кожуха рамы (остановка станка).
Помпа для подачи СОЖ и регулировочные краны для регулировки напора.
Лампа дополнительного освещения.
Лазерная указка линии реза.
Механический рольганг (конвейерные стойки подвода заготовок) общей длиной 1 метр.
Пила ленточная квалитет М42.
