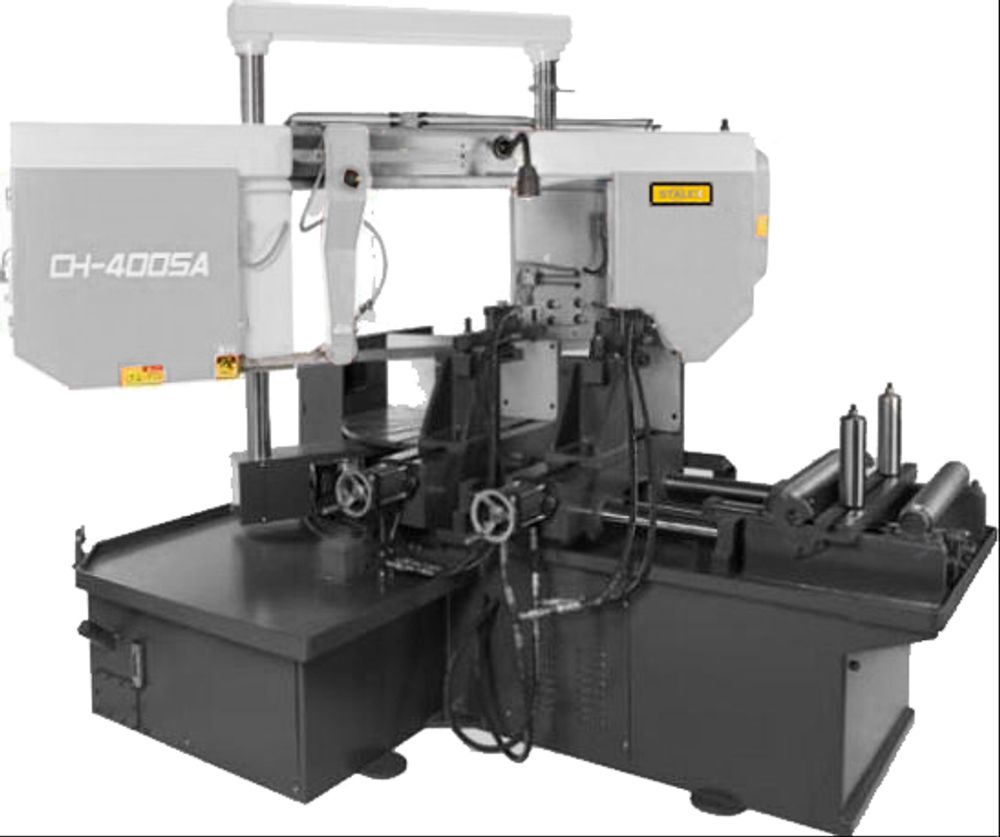

Stalex CH-400SA — автоматический ленточнопильный станок колонного типа (с поворотом рамы от ЧПУ)
Модель Stalex CH-400SA является автоматическим ленточнопильным станком колонного типа. Оборудование предназначено для пиления труб и сплошных заготовок. Максимальный диаметр круга составляет 400 мм, размер прямоугольной заготовки под углом 90° — 400×400 мм, также предусмотрена возможность поворота рамы для пиления под углом 45°.
Ленточнопильный станок имеет двухколонный замкнутый контур с поворотным механизмом, что позволяет эффективно пилить крупногабаритные заготовки за счет высокой жесткости конструкции. Пильная рама представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном, так и в автоматическом режиме:
Ручной режим: каждая операция выполняется вручную посредством нажатия соответствующей кнопки.
Автоматический режим: станок самостоятельно выполняет весь цикл резания: зажим заготовки → подвод заготовки → запуск пилы → опускание рамы → остановка пилы → подъем рамы → отжим тисков. Оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тиски имеют механический ход.
Углы пиления: 90°, 45°, 30°, 15°. Поворот рамы осуществляется автоматически от ЧПУ станка с шагом 1°, значение выводится на дисплей. Рама поворачивается за счет жесткого поворотного механизма.
Опускание и подъем рамы: автоматические, за счет гидравлики.
Подача заготовки: длина подачи контролируется автоматически с ЧПУ (CNC), движение происходит по направляющим валам, гарантирующим точность подачи. Максимальный единичный ход подающих гидравлических тисков — 400 мм.
Система управления: ЧПУ на базе PLC-контроллера, ориентированного на работу в промышленном производстве (развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы). Сенсорный дисплей управления.
Привод: станок управляется трёхфазным двигателем с плавной регулировкой скорости вращения полотна 20–80 м/мин.
Точность движения ленты: обеспечивается безлюфтовым вращением в вертикальной плоскости за счет конических подшипников и твердосплавных пластин.
Термозащита электродвигателя.
Система смазки и охлаждения полотна (СОЖ).
Гидравлические тиски с возможностью быстрого зажима заготовок.
Натяжение полотна: механическое.
Очистка стружки: шнековый конвейер для сбора стружки, приводимый в движение автоматически.
Подсветка зоны резания.
Автоматический подъем рамы при завершении резки.
Линейка для измерения длины подачи (контроль).
