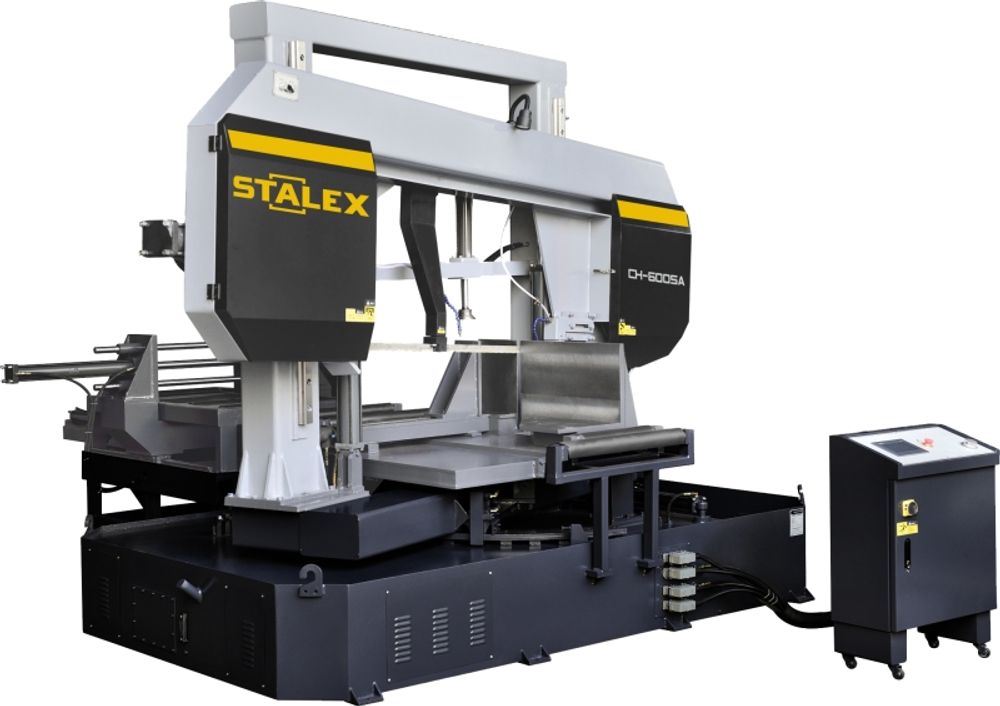

Автоматический ленточнопильный колонный станок Stalex CH-600SA

Автоматические ленточнопильные станки Stalex серии «CH» (двухстоечные)

Модели Stalex серии «CH» представляют собой автоматические ленточнопильные станки колонного двухстоечного типа. Оборудование предназначено для пиления труб и сплошных заготовок, балок, двутавров из стали и сплавов. Максимальный диаметр круга составляет 600 мм, прямоугольные заготовки пилятся под углами 90° и 45°.

Конструктивные особенности

Двухстоечные ленточнопильные станки имеют две вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама. Это образует жесткий замкнутый контур, обеспечивающий высокую стабильность реза. Пильная рама представляет собой мощную стальную сварную конструкцию.

Автоматический режим работы

На автоматических станках операция резки осуществляется в полностью автоматическом режиме. Оператор задает на PLC-контроллере параметры обработки заготовки (длину, количество резов и т.д.), нажимает кнопку «Пуск», и станок выполняет весь цикл резания:

• подача заготовки в зону резания;

• зажим заготовки;

• запуск пилы;

• опускание рамы;

• остановка пилы;

• подъем рамы;

• отжим тисков.

Оператор только контролирует весь процесс резки. Поворот пильной рамы на нужный угол и фиксация происходят при помощи гидравлики.

Основные элементы и характеристики

• Угол пиления заготовок: 90° и 45°.

• Опускание и подъем рамы осуществляются гидравликой автоматически.

• Станок управляется мощным трёхфазным двигателем.

• Точная регулировка полотна позволяет добиться безлюфтового вращения.

• Гидравлическое натяжение полотна.

• PLC-контроллер с сенсорным управлением, позволяющий одновременно устанавливать угол поворота, длину подачи и время резки.

• Гидравлическая автоматическая подача, обеспечивающая высокую точность и хорошую стабильность.

• Регулируемая подача СОЖ в зону резания для смазывания и охлаждения полотна.

• Гидравлические тиски с возможностью быстрого зажима заготовок.

• Плавная регулировка скорости при помощи инвертера.

• Автоматический подъем рамы при завершении резки.

• Станок изготовлен по стандартам СЕ.
