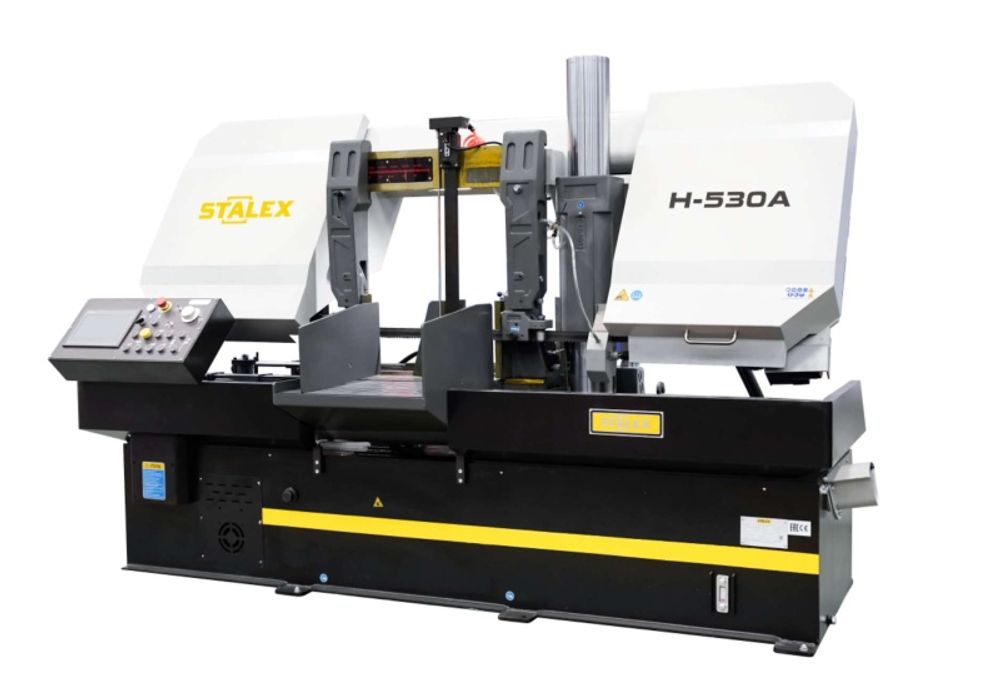

Автоматический ленточнопильный колонный станок Stalex H-530А

Stalex H-530А — автоматический ленточнопильный станок колонного типа

Модель Stalex H-530А является автоматическим ленточнопильным станком колонного типа. Оборудование предназначено для пиления труб и сплошных заготовок (круглых и квадратных) под углом 90°. Максимальный диаметр круга и сторона квадрата соответствуют техническим характеристикам модели.

Колонные ленточнопильные станки имеют две вертикальные стойки, по которым перемещается горизонтальная пильная рама, образуя жесткий контур с высокой стабильностью реза. Пильная рама представляет собой стальную сварную конструкцию.

Режимы работы

На автоматических станках возможна работа как в ручном, так и в автоматическом режиме:

• Ручной режим: каждая операция выполняется вручную посредством нажатия соответствующей кнопки.

• Автоматический режим: станок самостоятельно выполняет весь цикл резания: зажим заготовки → подвод заготовки → запуск пилы → опускание рамы → остановка пилы → подъем рамы → отжим тисков. Оператору необходимо лишь обеспечить подачу заготовок и нажать кнопку «Пуск».

Станок оснащен гидравлическими тисками.

Управление

На основной панели расположены цветной сенсорный дисплей (для задания программы и отслеживания процесса пиления), регулятор скорости опускания пилы и кнопка аварийного останова. Пульт станка оснащен PLC (панель HMI + кнопочное управление) для программирования и управления режимами резания.

Ключевые особенности

• Произведен по стандартам СЕ.

• Электрические компоненты ведущих производителей: Siemens, Schneider, Meanwell.

• Мощный двигатель 7,5 кВт для эффективной резки.

• Гидравлическое натяжение ленточнопильного полотна.

• Гидравлический прижим для пакетной резки.

• Моторизированная дисковая щетка для удаления стружки.

• Автоматический конвейер для сбора стружки.

• Функция подачи заготовок контролируется гидравлической системой; размер подачи измеряется магнитной шкалой и контролируется PLC.

• В комплекте: подающий стол / тиски подачи.

Упаковка

Упаковка – стрейч-пленка + паллет. Размер упаковки соответствует габаритным размерам станка.
