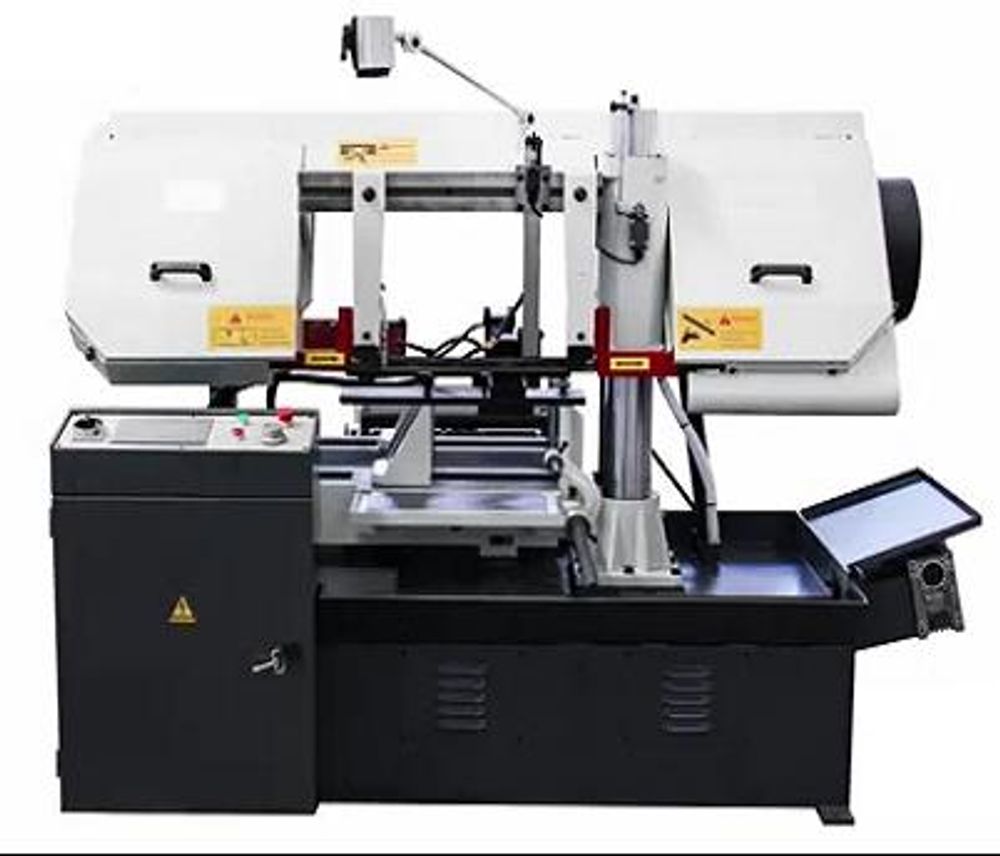

Автоматический ленточнопильный станок колонного типа Stalex BS-5040

Stalex BS-5040 — автоматический ленточнопильный станок колонного одностоечного типа

Модель Stalex BS-5040 является автоматическим ленточнопильным станком колонного одностоечного типа. Станок предназначен для пиления труб и сплошных заготовок. Максимальный диаметр круга составляет 300 мм, размер прямоугольной заготовки под углом 90° — 500×300 мм (без опции «прижим для пакетной резки»).

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра, по которой вертикально перемещается горизонтальная пильная рама. Пильная рама представляет собой стальную сварную конструкцию.

Режимы работы

На автоматических станках возможна работа как в ручном, так и в автоматическом режиме:

• Ручной режим: каждая операция выполняется вручную посредством нажатия соответствующей кнопки.

• Автоматический режим: станок самостоятельно выполняет весь цикл резания: зажим заготовки → подвод заготовки → запуск пилы → опускание рамы → остановка пилы → подъем рамы → отжим тисков. Оператору необходимо лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину и запустить цикл кнопкой «Пуск».

Стандартная комплектация

• Ленточнопильный станок.

• Ленточнопильное полотно, установленное на станке.

• Гидравлические прижимы для пакетной резки на стационарные и подающие тиски.

• Механический ограничитель подачи заготовок.

Основные элементы и характеристики

• Автоматическая подача заготовок в зону резания.

• Угол пиления заготовок: 90°.

• Максимальный единичный ход подающих гидравлических тисков: 500 мм.

• Длина подачи подвижных тисков задается через ЧПУ станка.

• Гидравлические тиски с возможностью быстрого зажима заготовок.

• Комплект гидравлических прижимов для пакетной резки.

• Привод: станок управляется трёхфазным двигателем.

• Безопасность: предохранительные концевики на кожухе маховика, предотвращающие поломки при повреждении ленты.

• Точность движения ленты: безлюфтовое вращение в вертикальной плоскости за счет конических подшипников и твердосплавных пластин.

• Система СОЖ: регулируемая подача в зону резания для смазывания и охлаждения полотна.

• Скорости вращения полотна: 4 режима.

• Подсветка зоны резания.

• Дисковая щетка для очистки полотна от стружки, приводимая в движение пильным полотном.

• Система быстрого подвода пильного полотна к заготовке.

• Автоматическое отключение при завершении резки.

• Сенсорный дисплей управления.

• Шнековый конвейер для сбора стружки (в стандартной комплектации).

Конструктивные узлы

• Гидравлические тиски стационарные (фиксация заготовки в зоне резания) и гидравлические тиски подающие (подача заготовки).

• Прижимы для пакетной резки.

• ЧПУ станка, пульт управления.

• Механическое натяжение полотна с рычагом регулировки.
