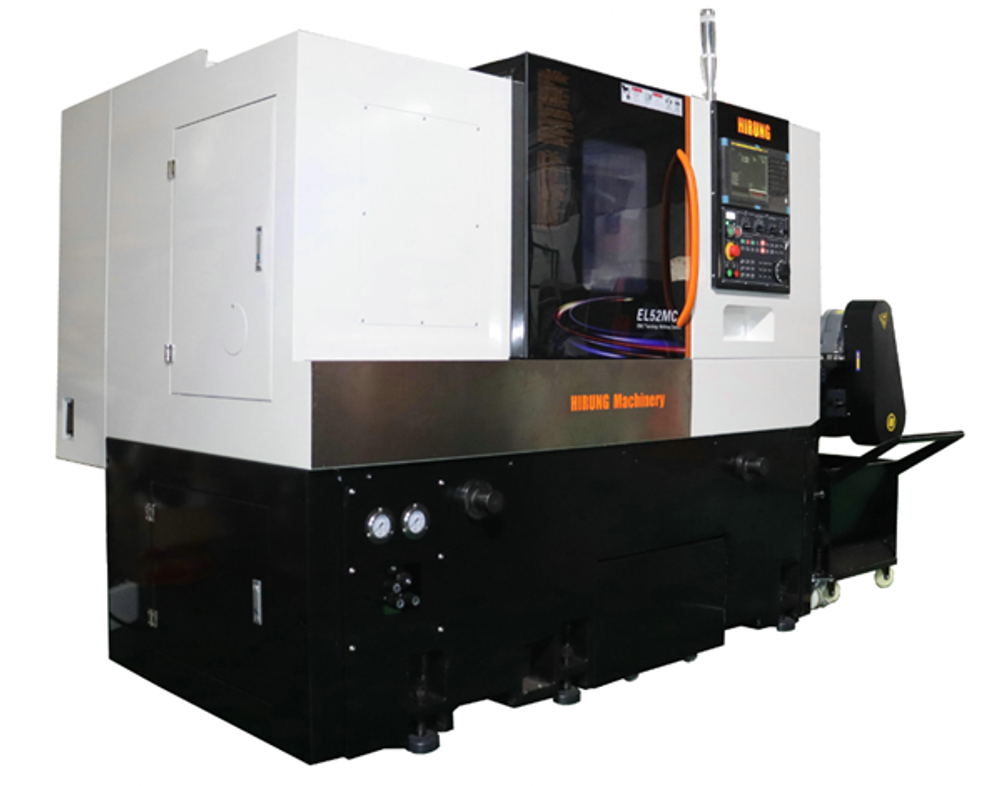

Горизонтальный токарный обрабатывающий центр с приводным инструментом «HIRUNG» EL52MC

МОДЕЛЬ:

EL52MC

СИСТЕМА ЧПУ:

Fanuc 0iTF (Опция SYNTEC 22TB)

РАБОЧИЕ ПАРАМЕТРЫ:

Максимальный диаметр вращение заготовки над станиной

мм

Ø 550

Максимальный диаметр обработки

мм

Ø 320

Максимальная длина обработки

мм

480 (Опция 1 000)

Максимальный диаметр прутка

мм

Ø 52

ШПИНДЕЛЬ:

Размер патрона

дюйм/мм

 8” / 203

Отверстие в шпинделе

мм

Ø 66

Максимальная скорость вращения

об/мин

4 000

Мощность электродвигателя (Максимальная / Постоянная)

кВт

11 / 7,5 (Опция 15 / 11)

Тип привода шпинделя

Ременный

Торец шпинделя

Конус A2-6

Минимальная индексация оси «С1»

град

0,001°

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ:

Ход по осям «X / Z». Серводвигатели Fanuc, Япония

мм

200 / 530

РЕВОЛЬВЕРНАЯ ГОЛОВА С ПРИВОДНЫМ ИНСТРУМЕНТОМ:

Емкость (приводных инструментов)

позиций

12 (12)

Тип крепления инструмента

BMT55

Сечение хвостовика державки для наружной / торцевой обработки

мм

□ 25 × 25

Сечение хвостовика державки для внутренней / осевой обработки

мм

Ø 40 мм

Максимальная скорость вращения приводного инструмента

об/мин

5 000

Мощность двигателей приводного инструмента

(Максимальная / Постоянная)

кВт

3,7 / 2,2

ЗАДНЯЯ БАБКА:

Конус

MT № 5

Ход пиноли

мм

100

Перемещение задней бабки

мм

480

Диаметр пиноли

кгс

90

ГАБАРИТЫ И ВЕС:

Длина (без конвейера)

мм

2 250

Ширина

мм

1 800

Высота

мм

1 800

Вес

кг

4 400
