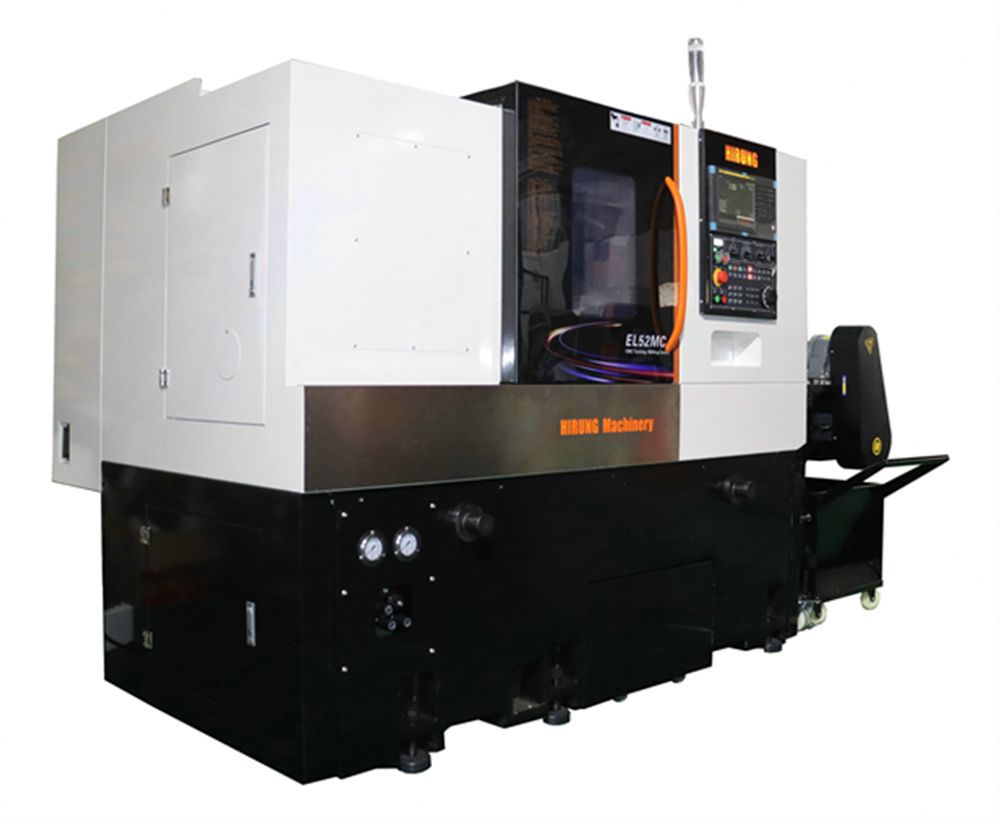

Горизонтальный токарный обрабатывающий центр с приводным инструментом «HIRUNG» ЕL65МС

МОДЕЛЬ:

EL65MC

СИСТЕМА ЧПУ:

Fanuc 0iTF (Опция SYNTEC 22TB)

РАБОЧИЕ ПАРАМЕТРЫ:

Максимальный диаметр вращение заготовки над станиной

мм

Ø 650

Максимальный диаметр обработки

мм

Ø 380

Максимальная длина обработки

мм

410

Максимальный диаметр прутка

мм

Ø 75

ШПИНДЕЛЬ:

Размер патрона

дюйм/мм

 10”/254

Отверстие в шпинделе

мм

Ø 87

Максимальная скорость вращения

об/мин

3 000

Мощность электродвигателя

(Максимальная / Постоянная)

кВт

15 / 11 (Опция 18,5 / 15)

Тип привода шпинделя

Ременный

Торец шпинделя

Конус A2-8

Минимальная индексация оси «С1»

град

0,001°

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ:

Ход по осям «X / Z». Серводвигатели Fanuc, Япония

мм

210 / 610

РЕВОЛЬВЕРНАЯ ГОЛОВА С ПРИВОДНЫМ ИНСТРУМЕНТОМ:

Емкость (приводных инструментов)

позиций

12 (12)

Тип крепления инструмента

BMT55

Сечение хвостовика державки для наружной / торцевой обработки

мм

□ 25 × 25

Сечение хвостовика державки для внутренней / осевой обработки

мм

Ø 32 мм

Максимальная скорость вращения приводного инструмента

об/мин

4 000

Мощность двигателей приводного инструмента

(Максимальная / Постоянная)

кВт

3,7 / 2,2

ЗАДНЯЯ БАБКА:

Конус

MT № 5

Ход пиноли

мм

80

Перемещение задней бабки

мм

380

Диаметр пиноли

мм

100

ГАБАРИТЫ И ВЕС:

Длина

мм

2 450

Ширина

мм

1 600

Высота

мм

2 150

Вес

кг

4 800
