МОДЕЛЬ ОБОРУДОВАНИЯ: |
||
|

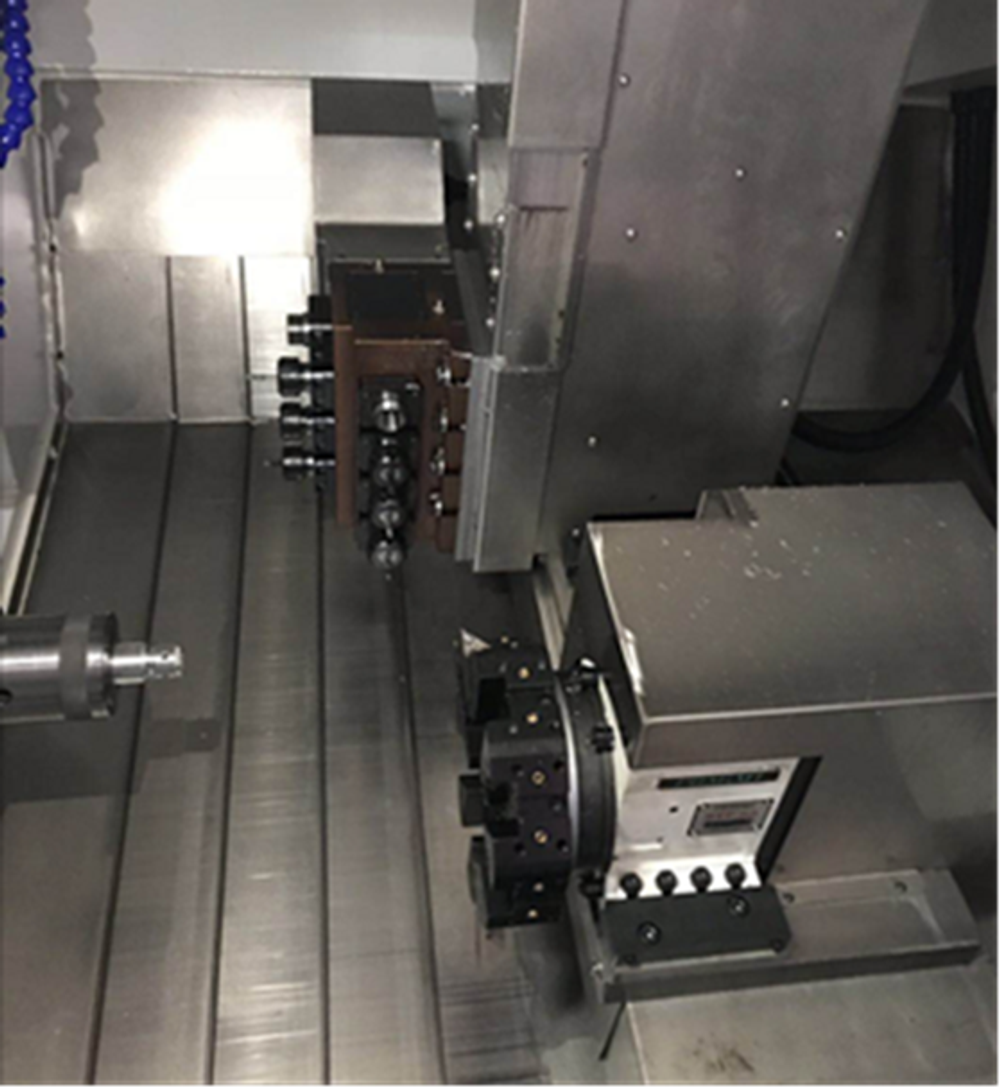

E45MY |
||
|
СИСТЕМА ЧПУ: |
||
|
SYNTEC 22TA (Опция:Fanuc 0iTF) |
||
|
РАБОЧИЕ ПАРАМЕТРЫ: |
|
|
|
Максимальный диаметр вращения заготовки над станиной |
мм |
Ø 520 |
|
Максимальный диаметр вращения заготовки над суппортом |
мм |
Ø 380 |
|
Максимальный диаметр обработки |
мм |
Ø 160 |
|
Максимальная длина обработки |
мм |
250 |
|
ШПИНДЕЛЬНЫЙ УЗЕЛ: |
|
|
|
Размер гидравлического патрона |
дюйм |
6 |
|
Отверстие в шпинделе |
мм |
Ø 56 |
|
Максимальный диаметр прутка |
мм |
Ø 45 |
|
Максимальная скорость вращения |
об/мин |
5 000 |
|
Мощность шпинделя электродвигателя |
кВт |
5,5 / 7,5 |
|
Минимальная индексация оси «С» |
град |
0,001° |
|
Тип привода шпинделя |
Ременный |
|
|
Торец шпинделя |
Конус A2-5 |
|
|
ПЕРЕМЕЩЕНИЯ И ПОДАЧИ: |
||
|
Ход по осям «X / Y / Z» |
мм |
450 / 300 / 450 |
|
ИНСТРУМЕНТАЛЬНЫЙ БЛОК: |
|
|
|
Ёмкость револьверной головы |
поз. |
8 |
|
Ёмкость приводного блока, осевых / радиальных |
поз. |
4 / 4 |
|
Тип цанги крепления фрезерного инструмента |
|
ER25 |
|
Сечение хвостовика державки для наружной / торцевой обработки |
мм |
□ 20 × 20 |
|
Сечение хвостовика державки для внутренней / осевой обработки |
мм |
Ø 32 |
|
Максимальная скорость вращения приводного инструмента |
об/мин |
4 000 |
|
Мощность электродвигателя приводных блоков |
кВт |
2,4 |
|
ГАБАРИТЫ И ВЕС: |
|
|
|
Длина |
мм |
2 340 |
|
Ширина |
мм |
1 720 |
|
Высота |
мм |
2 000 |
|
Вес |
кг |
3 500 |
