| МОДЕЛЬ: | ||

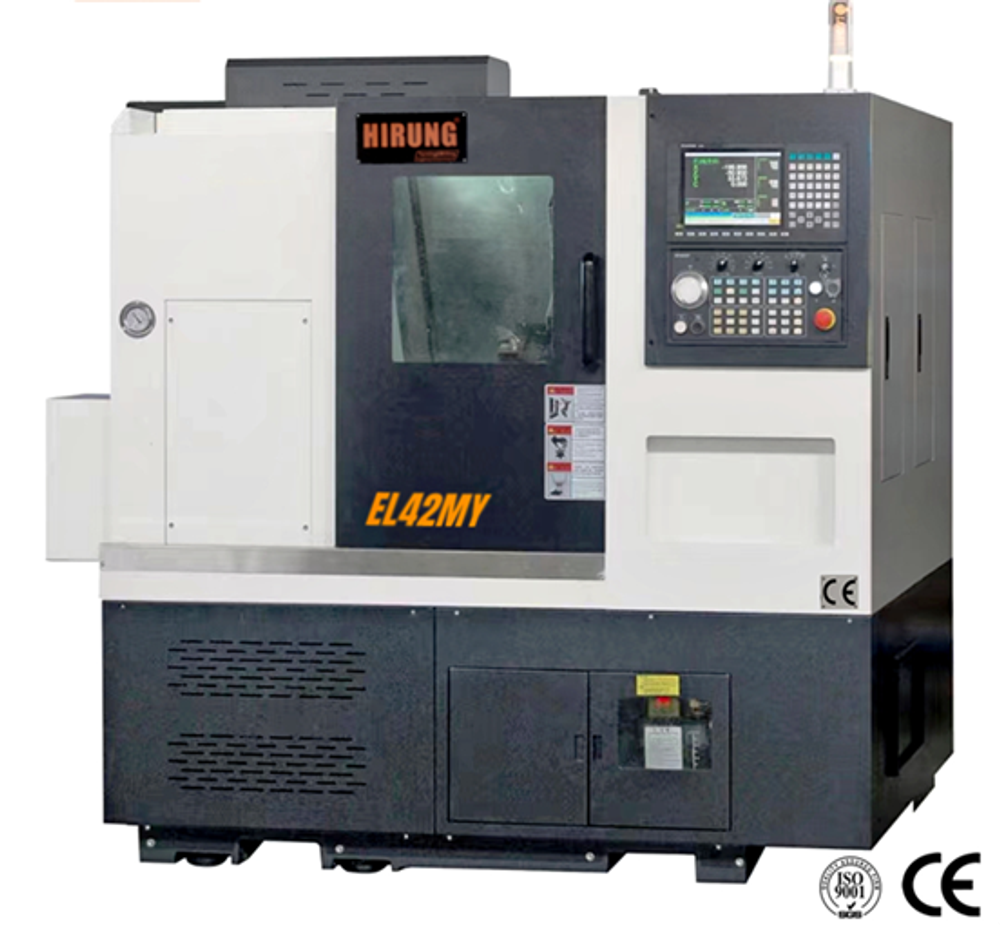

| EL42MY | ||
| СИСТЕМА ЧПУ: | ||
|
| SYNTEC 22TB (Опция Fanuc 0iTF) | |
| РАБОЧИЕ ПАРАМЕТРЫ: | ||
| Максимальный диаметр вращения заготовки над станиной | мм | Ø 510 |
| Максимальный диаметр обработки | мм | Ø 150 |
| Максимальная длина обработки | мм | 235 |
| ШПИНДЕЛЬНЫЙ УЗЕЛ: |
|
|
| Размер гидравлического патрона | дюйм | 6 |
| Отверстие в шпинделе | мм | Ø 56 |
| Максимальный диаметр прутка | мм | Ø 42 |
| Максимальная скорость вращения | об/мин | 5 000 |
| Мощность шпинделя электродвигателя | кВт | 7,5 / 5,5 (Опция 11 / 7,5) |
| Тип привода шпинделя | Ременный Ременный | |
| Торец шпинделя | Конус A2-5 Конус A2-5 | |
| Минимальная индексация оси «С» | град | 0,001° |
| ПЕРЕМЕЩЕНИЯ И ПОДАЧИ: | ||
| Ход по осям «X / Y / Z» | мм | 135 / 60 / 370 |
| ИНСТРУМЕНТАЛЬНЫЙ БЛОК: | ||
| Ёмкость револьверной головы | поз. | 12 |
| Тип крепления инструмента | BMT40 | |
| Сечение хвостовика державки для наружной / торцевой обработки | мм | □ 20 × 20 |
| Сечение хвостовика державки для внутренней / осевой обработки | мм | Ø 25 |
| Максимальная скорость вращения приводного инструмента | об/мин | 5 000 |
| Мощность электродвигателя приводных блоков | кВт | 2,3 |
| ГАБАРИТЫ И ВЕС: | ||
| Длина | мм | 2 327 |
| Ширина | мм | 1 569 |
| Высота | мм | 2 000 |
| Вес | кг | 2 500 |
