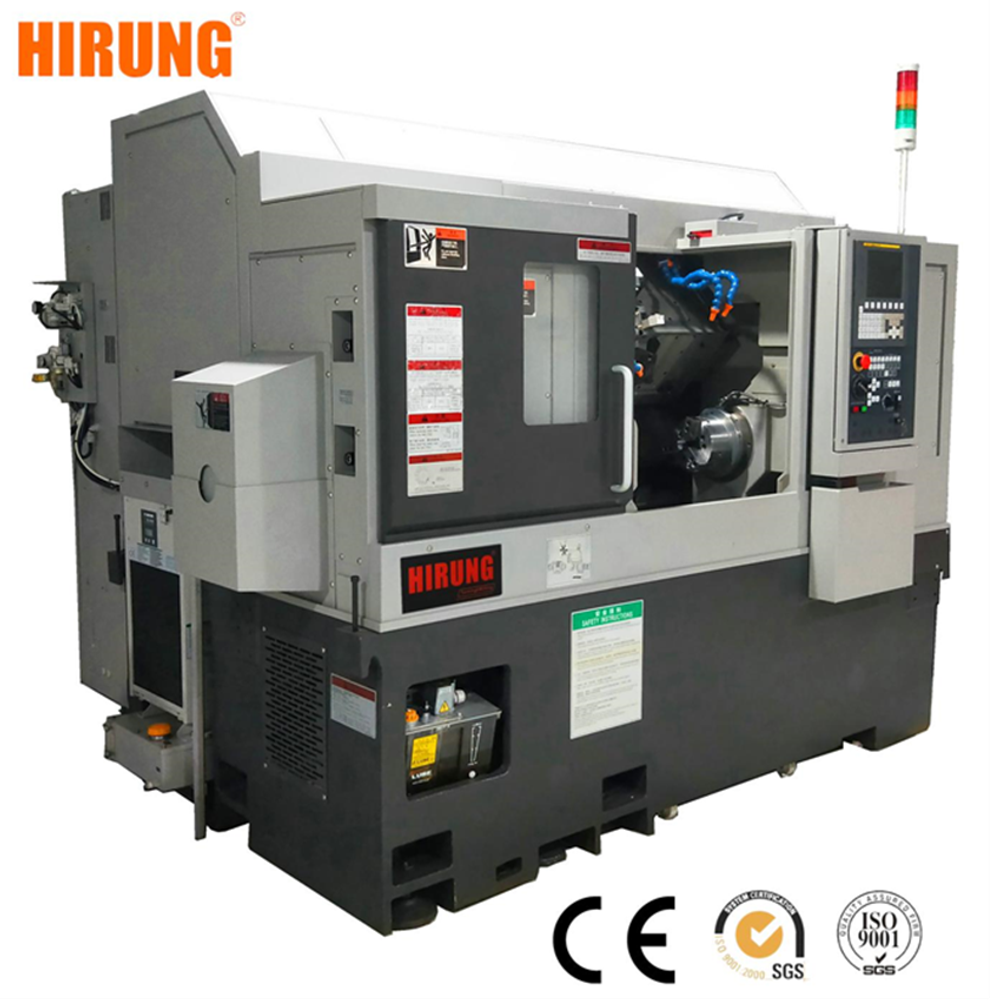

МОДЕЛЬ: |
|||
|
EL52MSY |
|||
|
СИСТЕМА ЧПУ: |
|||
|
|
Fanuc 0iTF (Опция SYNTEC 22TB) |
||
|
РАБОЧИЕ ПАРАМЕТРЫ: |
|||
|
Максимальный диаметр вращение заготовки над станиной |
мм |
Ø 520 |
|
|
Максимальный диаметр обработки |
мм |
Ø 250 |
|
|
Максимальная длина точения |
мм |
450 |
|
|
ШПИНДЕЛЬ: |
|||
|
Размер патрона |
дюйм/мм |
8” / 203 |
|
|
Сквозное отверстие в шпинделе |
мм |
Ø 63 |
|
|
Максимальный диаметр прутка |
мм |
Ø 52 |
|
|
Максимальная скорость вращения |
об/мин |
3500 |
|
|
Мощность электродвигателя (Максимальная / Постоянная) |
кВт |
11 / 7,5 (Опция 15 / 11) |
|
|
Тип привода шпинделя |
Ременный |
||
|
Торец шпинделя |
Конус A2-6 |
||
|
Минимальная индексация оси «С1» |
град |
0,001° |
|
|
ПРОТИВОШПИНДЕЛЬ: |
|||
|
Размер патрона |
дюйм/мм |
6” / 152 |
|
|
Сквозное отверстие в шпинделе |
мм |
Ø 59 |
|
|
Максимальный диаметр прутка |
мм |
Ø 45 |
|
|
Максимальная скорость вращения |
об/мин |
4 000 |
|
|
Мощность электродвигателя (Максимальная / Постоянная) |
кВт |
7,5 / 5,5 (Опция 11 / 7,5) |
|
|
Тип привода шпинделя |
Ременный |
||
|
Торец шпинделя |
Конус A2-5 |
||
|
Минимальная индексация оси «С2» |
град |
0,001° |
|
|
ПЕРЕМЕЩЕНИЯ И ПОДАЧИ: |
|||
|
Ход по осям «X / Y / Z / А». Серводвигатели Fanuc (Япония) |
мм |
230 / 100±50 / 500 / 450 |
|
|
РЕВОЛЬВЕРНАЯ ГОЛОВА BMT55 С ПРИВОДНЫМ ИНСТРУМЕНТОМ: |
|||
|
Ёмкость |
позиций |
12 |
|
|
Сечение хвостовика державки для наружной / торцевой обработки |
мм |
□ 25×25 |
|
|
Сечение хвостовика державки для внутренней/осевой обработки |
мм |
Ø 32 |
|
|
Время смены инструмента 1 позиция |
секунды |
0,3 |
|
|
Максимальная скорость вращения приводного инструмента |
об/мин |
4 000 |
|
|
Мощность мотора приводного инструмента (Максимальная / Постоянная) |
кВт |
3,7 / 2,2 |
|
|
ГАБАРИТЫ И ВЕС: |
|||
|
Длина × Ширина × Высота |
мм |
2 600 / 1 850 / 2 130 |
|
|
Вес |
кг |
4 830 |
|
