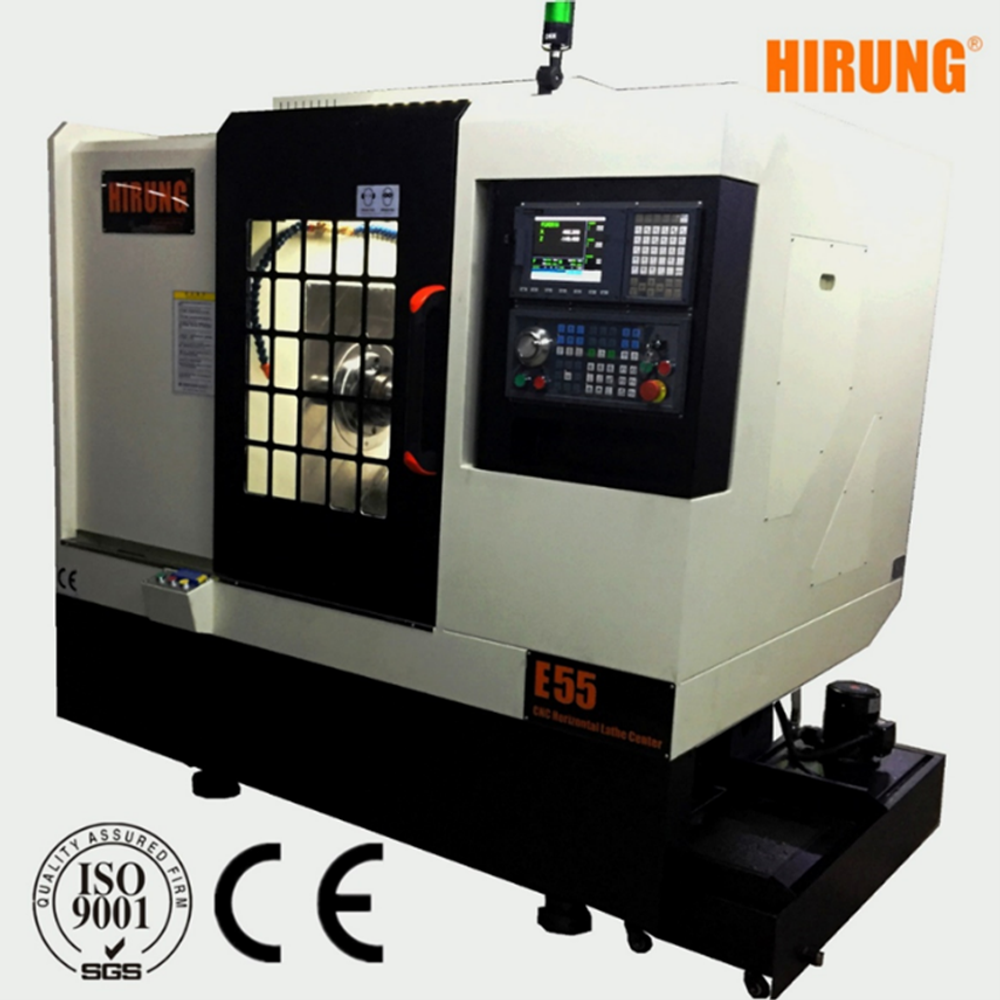

МОДЕЛЬ ОБОРУДОВАНИЯ: |
||
|
E55F |
||
|
СИСТЕМА ЧПУ: |
||
|
SYNTEC 22TA (Опция:Fanuc 0iTF) |
||
|
РАБОЧИЕ ПАРАМЕТРЫ: |
||
|
Максимальный диаметр вращения заготовки над станиной |
мм |
Ø 450 |
|
Максимальный диаметр обработки |
мм |
Ø 320 |
|
Максимальная длина обработки |
мм |
220 |
|
Максимальный диаметр прутка |
мм |
Ø 51 |
|
ШПИНДЕЛЬ: |
||
|
Размер патрона |
дюйм/мм |
8” / 203 |
|
Отверстие в шпинделе |
мм |
Ø 62 |
|
Максимальная скорость вращения |
об/мин |
3 500 |
|
Мощность электродвигателя |
кВт |
7,5 |
|
Минимальная индексация оси «С» |
град |
0,001° |
|
Тип привода шпинделя |
Ременный |
|
|
Торец шпинделя |
Конус A2-5 |
|
|
ПЕРЕМЕЩЕНИЯ И ПОДАЧИ: |
||
|
Ход по осям «X / Z». |
мм |
840 / 350 |
|

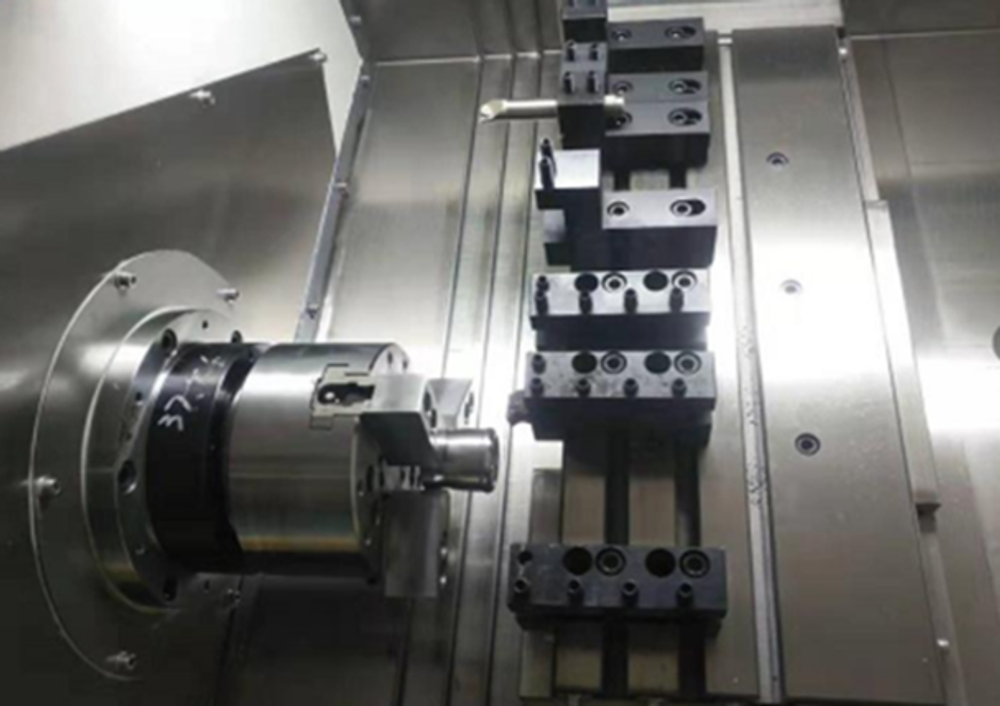

ИНСТРУМЕНТАЛЬНЫЙ БЛОК: |
||
|
Ёмкость инструментального блока |
позиций |
6 |
|
Сечение хвостовика державки для наружной / торцевой обработки |
мм |
□ 25 × 25 |
|
Сечение хвостовика державки для внутренней / осевой обработки |
мм |
Ø 25 |
|

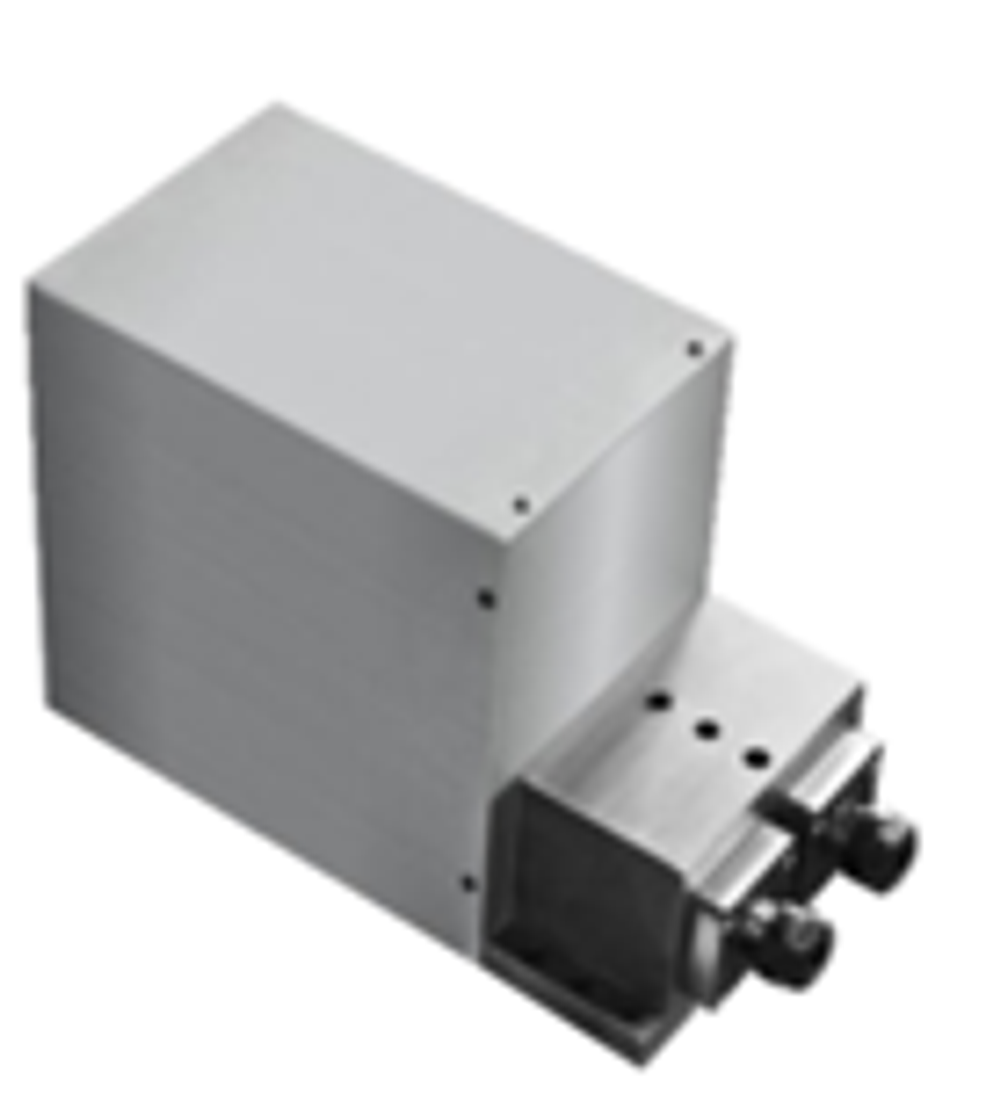

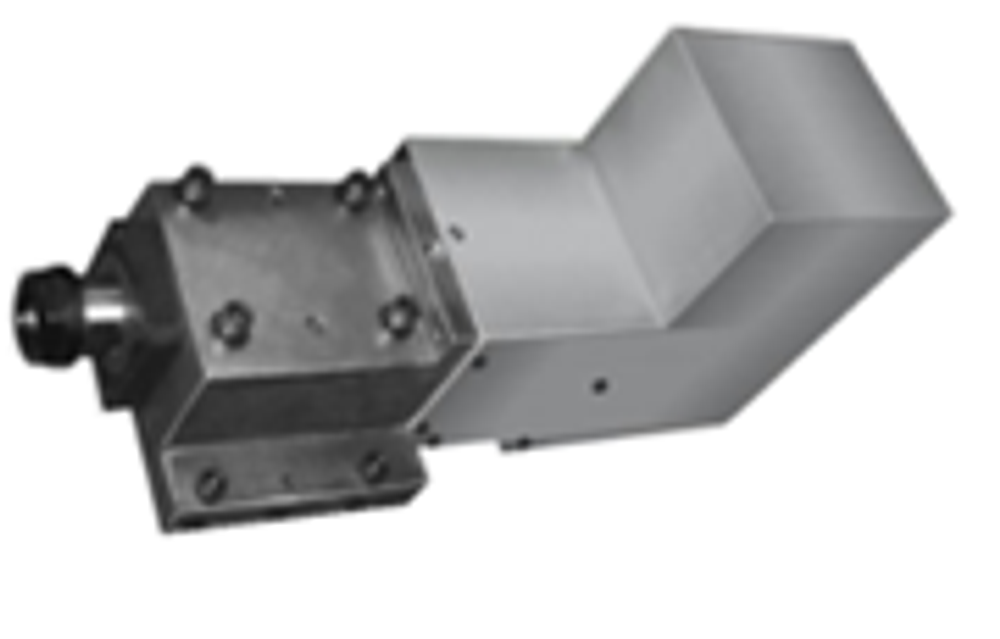

Мощность двигателя приводного инструмента |
кВт |
2,4 |
|
Максимальная скорость вращения приводного инструмента |
об/мин |
5 000 |
|
ГАБАРИТЫ И ВЕС: |
||
|
Длина |
мм |
1 990 |
|
Ширина |
мм |
1 520 |
|
Высота |
мм |
1 820 |
|
Вес |
кг |
3 400 |
