Описание

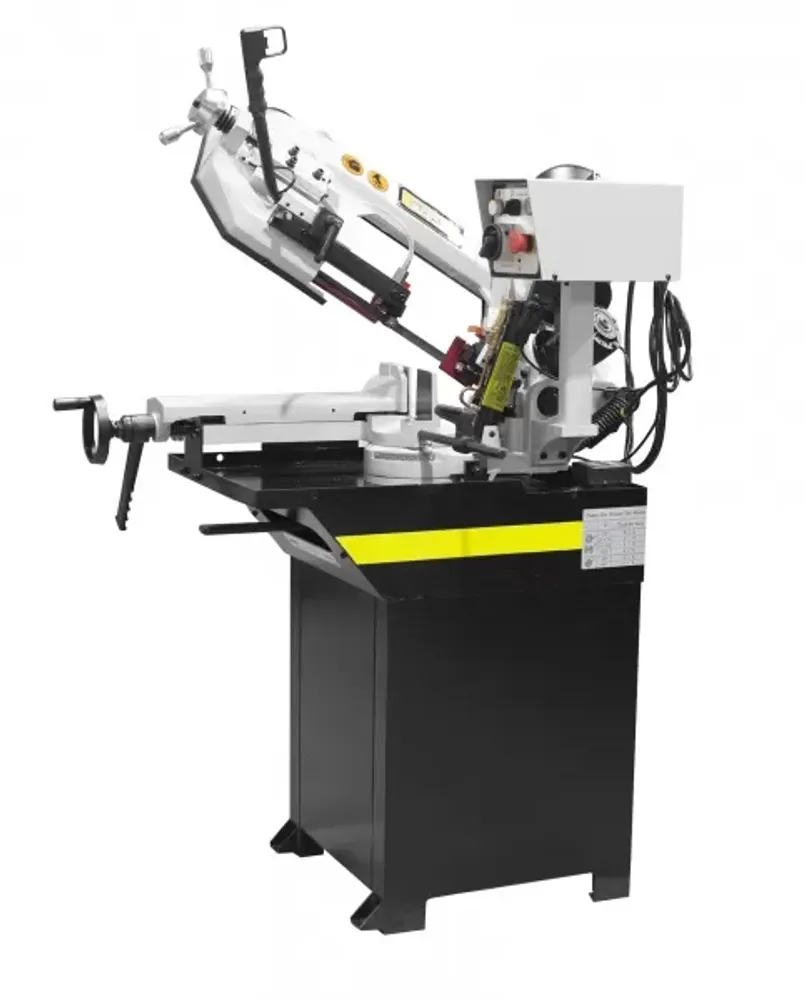

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-170G позволяет делать распилы заготовок диаметром до 170мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
- Точность движения ленты обеспечивается за счет роликовых подшипников
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Стандартная комплектация для Stalex BS-170G:
- Поворотный стол с возможность поворота 0°…+45°…+60º
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и рычагом быстрой доводки
- Скорость вращения пилы, фиксированная 36, 72 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
Основные элементы cтанка Stalex BS-170G:
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
|
|
Панель управления
- Индикатор включения станка - Переключатель режима работы (автоматическое и с контролем подачи вниз) - Кнопка включения станка - Переключатель скорости резания и выключения станка - Общая кнопка стоп
|
|
|
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Датчик выключения станка в нижнем положении рамы. Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна.
|
|
|
Подвижная направляющая с роликовыми подшипниками натяжения полотна. |
|
|
Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна.
|
|
|
Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале. Мерный упор 500 мм. Механическая щётка для очистки полотна.
|
|
|
Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки) |
|
|
Зубчатый привод Датчик отключения станка при снятом кожухе рамы Помпа СОЖ
|
|
|
Тиски с ручным зажимом, и рычагом быстрой доводки Маховик ручного натяжения ленты Мерный упор 500 мм
|
|
|
Маховик ручного натяжения ленты
|
|
|
Маховик тисков и рычаг быстрой доводки
|
|
|
Шильдик станка |
|
|
Шильдик мотора |
|
|
В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, четыре шестигранника. |
Комплектация
|
|
|
|---|---|
| Поворотный стол с возможность поворота 0°…+45°…+60º | |
| Подвижная направляющая с роликовыми подшипниками натяжения полотна | |
| Перепускной клапан плавная регулировка опускания пильной рамы | |
| Тиски с ручным зажимом, и рычагом быстрой доводки | |
| Скорость вращения пилы, фиксированная 36, 72 м/мин | |
| Ручное натяжение ленты | |
| Мерный упор 500 мм | |
| Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ | |
| Пила ленточная квалитет М42 |
