НАЗНАЧЕНИЕ:

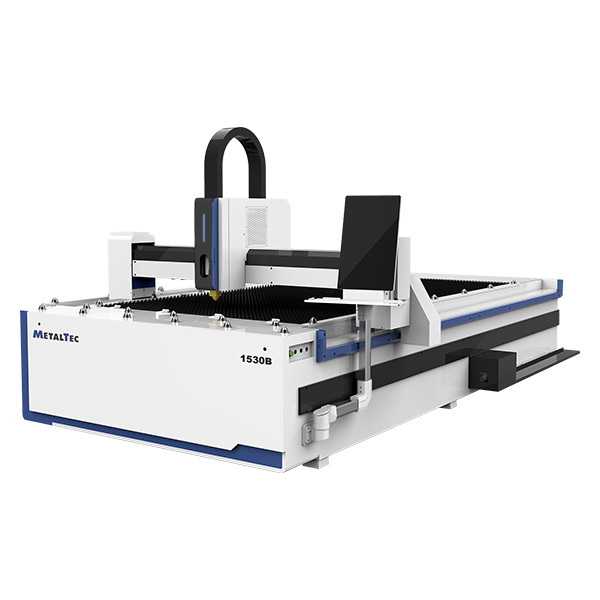

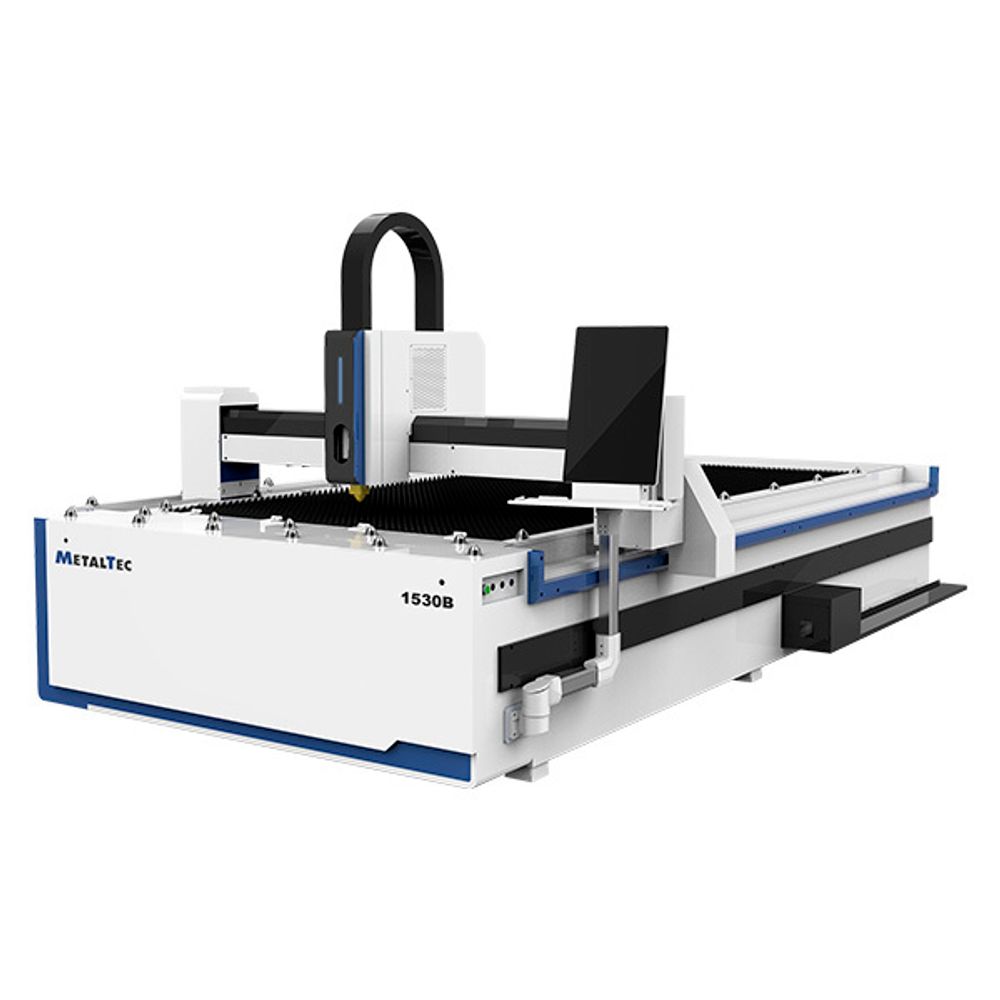

Оптоволоконный лазерный станок MetalTec 1530 B G5 предназначен для лазерной обработки цветного металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗКИ ОТ МОЩНОСТИ ИСТОЧНИКА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ*:
| Материал | Толщина, мм | Скорость резки, м/мин | Рабочий газ | Давление газа | Тип сопла | Высота фокуса |
| Углеродистая сталь | 1 | 35 | N2 | 10 | 1.5S | 0 |
| 2 | 20 | Air | 10 | 2.0S | 0 | |
| 2 | 5,5 | O2 | 1,6 | 1.0D | 3 | |
| 3 | 4 | 0,6 | 1.0D | 4 | ||
| 4 | 3,5 | 0,6 | 1.0D | 4 | ||
| 5 | 3,2 | 0,6 | 1.2D | 4 | ||
| 6 | 2,7 | 0,6 | 1.2D | 4 | ||
| 8 | 2,2 | 0,6 | 1.2D | 4 | ||
| 10 | 1,5 | 0,6 | 1.2D | 4 | ||
| 12 | 1 | 0,6 | 3.0D | 4 | ||
| 14 | 0,9 | 0,6 | 3.0D | 4 | ||
| 16 | 0,75 | 0,6 | 3.5D | 4 | ||
| 18 | 0,65 | 0,6 | 4.0D | 4 | ||
| 20 | 0,6 | 0,6 | 4.0D | 4 | ||
| 22 | 0,55 | 0,6 | 4.0D | 4 | ||
| Нержавеющая сталь | 1 | 45 | N2 | 10 | 1.5S | 0 |
| 2 | 24 | 12 | 2.0S | 0 | ||
| 3 | 10 | 12 | 2.5S | - 0,5 | ||
| 4 | 6,5 | 14 | 2.5S | - 1,5 | ||
| 5 | 3,6 | 14 | 3.0S | - 2,5 | ||
| 6 | 2,7 | 14 | 3.0S | - 3 | ||
| 8 | 1,2 | 16 | 3.5S | - 4,5 | ||
| 10 | 0,8 | 16 | 4.0S | - 6 | ||
| Алюминий | 1 | 30 | N2 | 12 | 1.5S | 0 |
| 2 | 18 | | 12 | 2.0S | 0 | |
| 3 | 8 | 14 | 2.0S | - 1 | ||
| 4 | 6 | 14 | 2.5S | - 2 | ||
| 5 | 3,2 | 16 | 3.0S | - 3 | ||
| 6 | 2 | 16 | 3.0S | - 3,5 | ||
| 8 | 0,9 | 16 | 3.5S | - 4 | ||
| Медь / Латунь | 1 | 28 | N2 | 12 | 1.5S | 0 |
| 2 | 15 | 12 | 2.0S | 0 | ||
| 3 | 6 | 14 | 2.5S | - 1 | ||
| 4 | 3 | 14 | 3.0S | - 2 | ||
| 5 | 2,2 | 14 | 3.0S | - 2,5 | ||
| 6 | 1,3 | 16 | 3.0S | - 3 |
*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)
