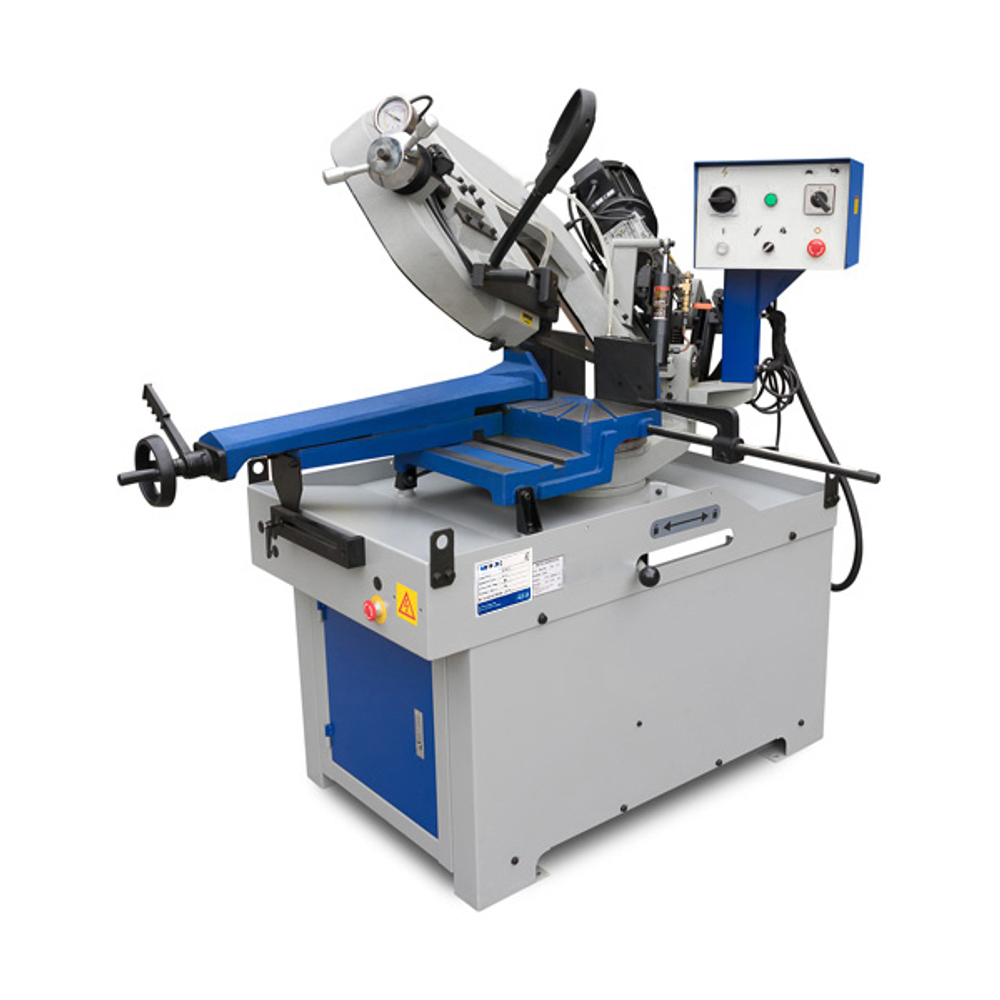

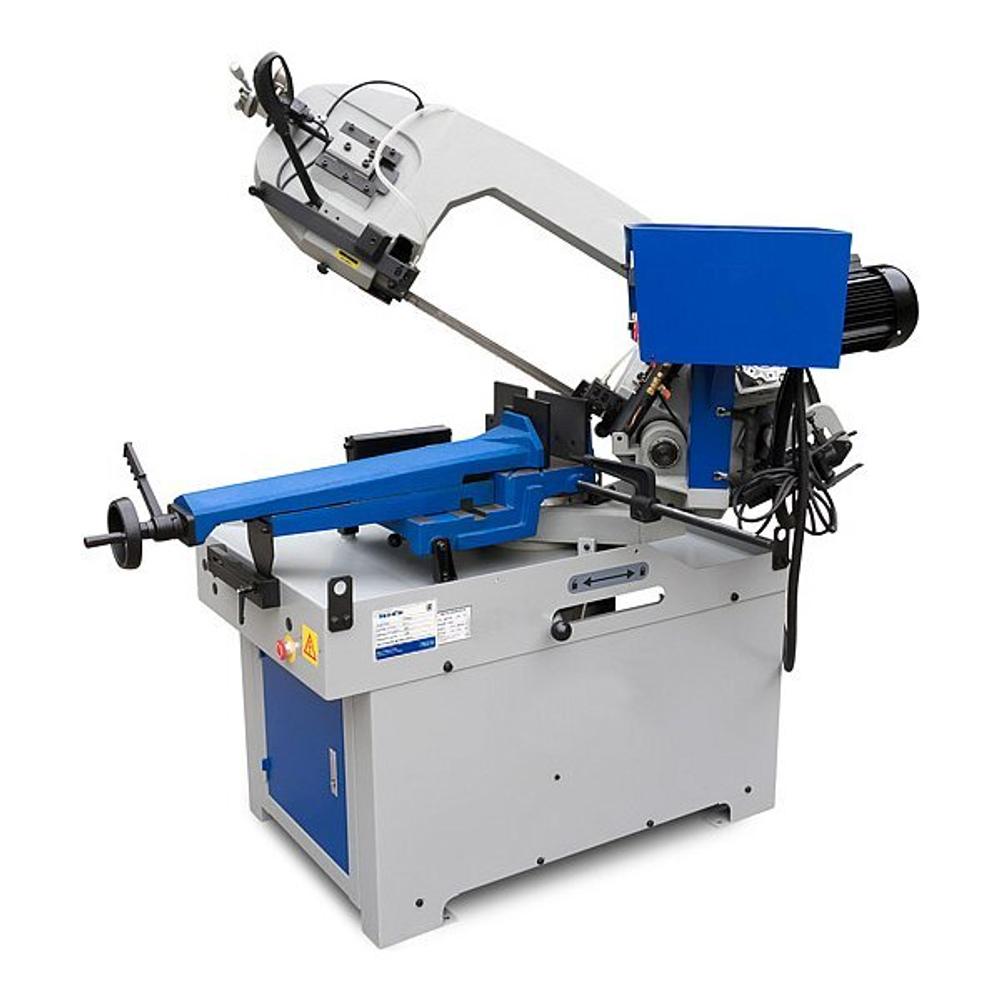

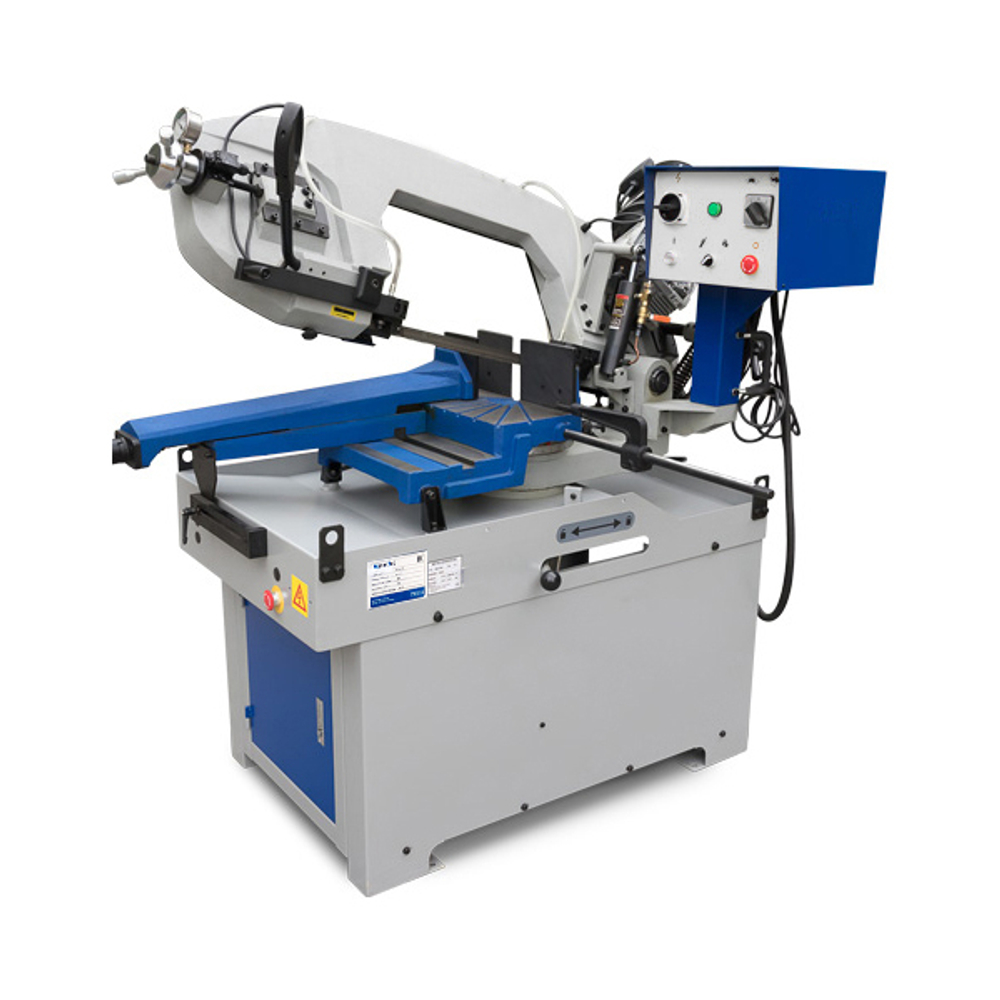

Ручной ленточнопильный станок MetalTec BS 270 FHE — гидроразгрузка и резка под углом до 60°

MetalTec BS 270 FHE — это ручной ленточнопильный станок, спроектированный для точной и производительной резки металла в условиях мелкосерийного и штучного производства. Модель оснащена гидравлической разгрузкой пильной рамы, позволяющей плавно регулировать подачу, и поворотным механизмом с диапазоном углов от –45° до +60°. Если вы ищете, где купить ленточнопильный станок, способный резать прокат диаметром до 270 мм под сварку и токарную обработку, — эта модель заслуживает места в вашем цеху.

Конструкция и принцип работы

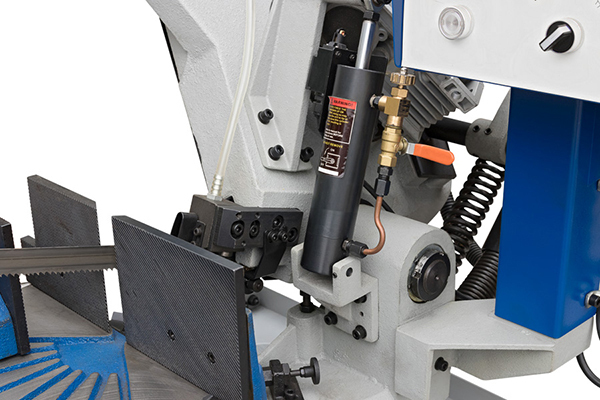

Станок построен по классической схеме: массивная станина служит базой, на ней закреплена поворотная пильная рама с натянутым на шкивы замкнутым ленточным полотном. Резка осуществляется за счёт опускания рамы под собственным весом. Встроенный регулируемый гидроцилиндр (гидроразгрузка) позволяет точно задавать скорость подачи в зависимости от материала, сечения заготовки и режима пиления.

Что даёт гидроразгрузка оператору:

• плавное врезание без ударов по полотну;
• контроль скорости подачи под конкретную заготовку;
• повышение безопасности — рама не падает резко;
• увеличение ресурса ленточной пилы за счёт оптимальной нагрузки на зуб.

Углы реза: гибкость под сварку и раскрой

Пильная рама BS 270 FHE поворачивается в диапазоне от –45° до +60°. Это значит, что вы можете готовить торцы под сварку без дополнительных операций на фрезерном или отрезном станке. Рез получается чистым, угол выдержан точно — соединения собираются с первого раза.

Сечения обрабатываемых деталей в зависимости от угла:

Технические характеристики

Две скорости резания — 35 и 68 м/мин — позволяют подобрать оптимальный режим под материал: медленная скорость для легированных и жаропрочных сталей, быстрая — для конструкционных и цветных металлов. Масса станка почти в полтонны — это запас жёсткости, гасящий вибрации на тяжёлых заготовках.

Преимущества ручного ленточнопильного станка MetalTec BS 270 FHE

• Гидроразгрузка пильной рамы. Плавная регулировка подачи без рывков — чище рез, дольше живёт полотно.

• Высокая точность реза. Управляемые направляющие с подшипниками жёстко фиксируют ленточную пилу, исключая увод и «волну» на кромке.

• Малая ширина пропила. Экономия материала особенно ощутима при работе с дорогостоящими сплавами — титаном, никелевыми сталями, высоколегированными марками.

• Широкий диапазон углов. От –45° до +60° — подготовка кромок под сварку без дополнительных операций.

• Пакетная резка. Возможность зажима и одновременного пиления нескольких заготовок экономит время цикла.

• Универсальность по заготовкам. Круг, квадрат, прямоугольник, труба, профиль — станок работает со всеми распространёнными типами проката.

Область применения

Ручные ленточнопильные станки этого класса востребованы на небольших и средних производствах, где важна гибкость и точность при штучной и мелкосерийной работе:

• распил сортового проката под последующую токарную обработку;
• резка профиля и труб под разными углами для сварных конструкций;
• заготовительные участки и базы металлопроката;
• ремонтные и инструментальные мастерские.

Нужна ленточная пила для резки металла, которая даст чистый рез под любым углом и не потребует частой замены полотна? MetalTec BS 270 FHE — это ручной ленточнопильный станок с гидроразгрузкой, диаметром пропила до 270 мм и поворотом рамы до 60°. Чтобы уточнить цену, наличие и условия доставки, свяжитесь с нашими специалистами.

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	СТАЛЬНОЙ ПРОФИЛЬ	СТАЛЬНОЙ ПРУТОК
ДВУТАВРОВЫЕ БАЛКИ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	ШВЕЛЛЕР

Конструктивные особенности

	РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.
	БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе.

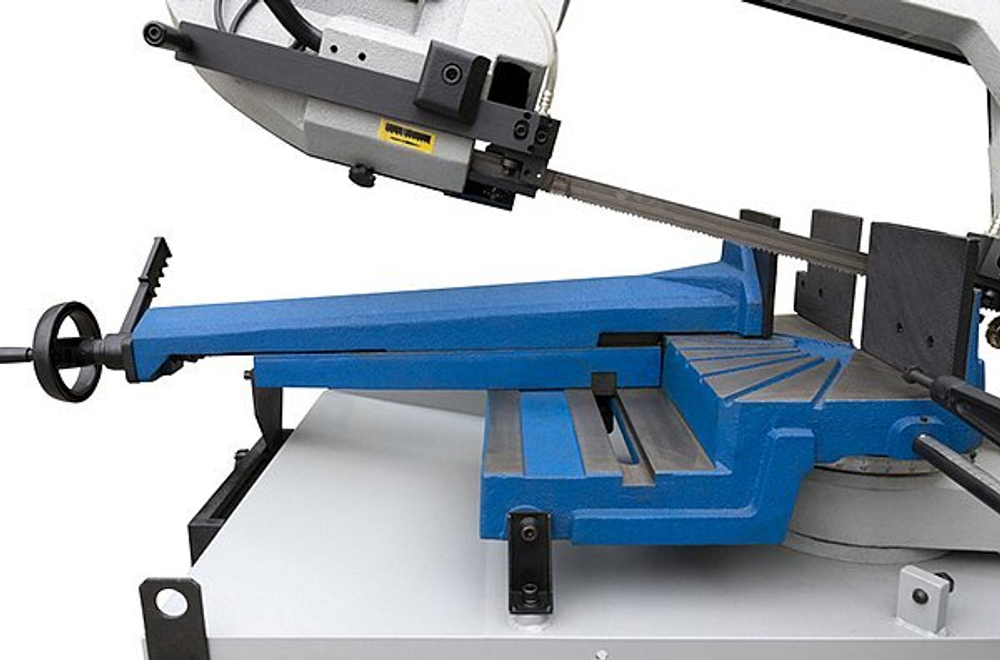

	НАДЕЖНЫЕ ГИДРАВЛИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся гидравлической системой, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.

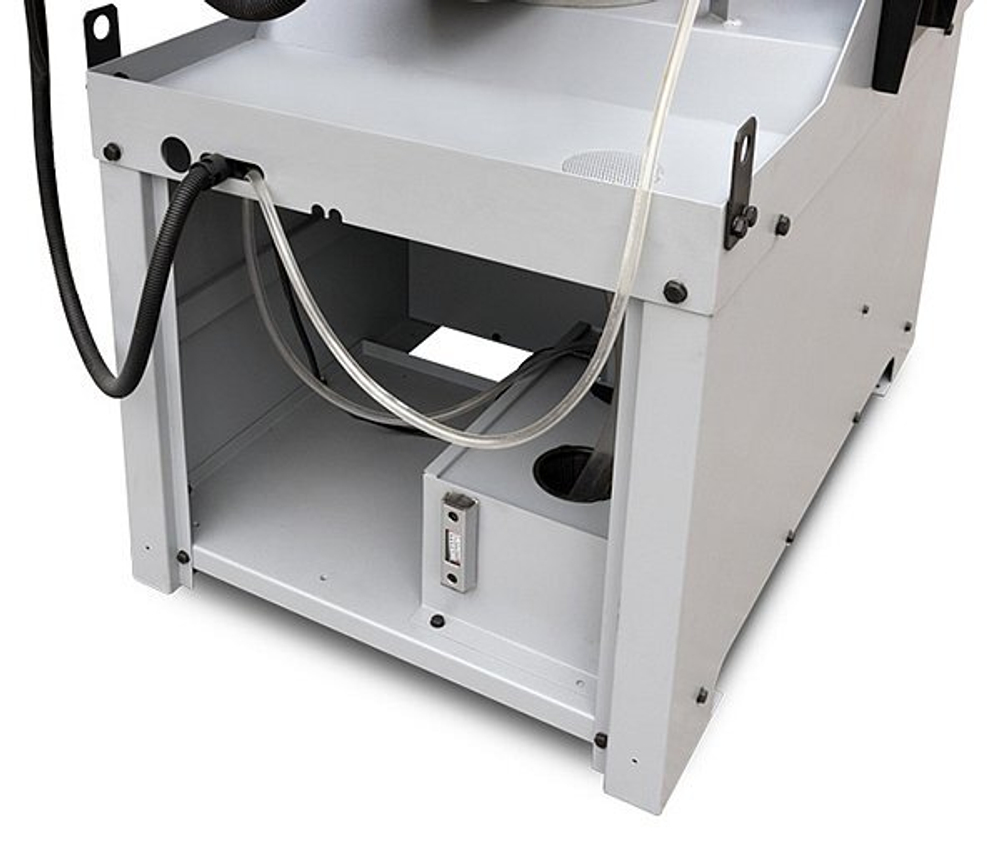

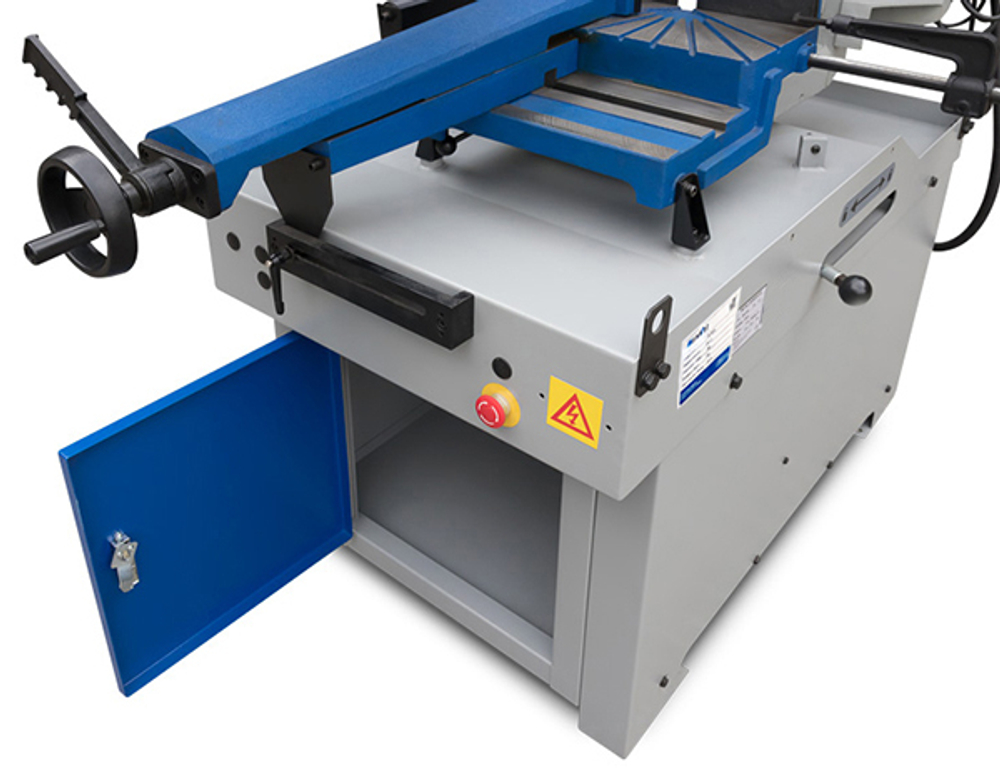

	ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
	УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).

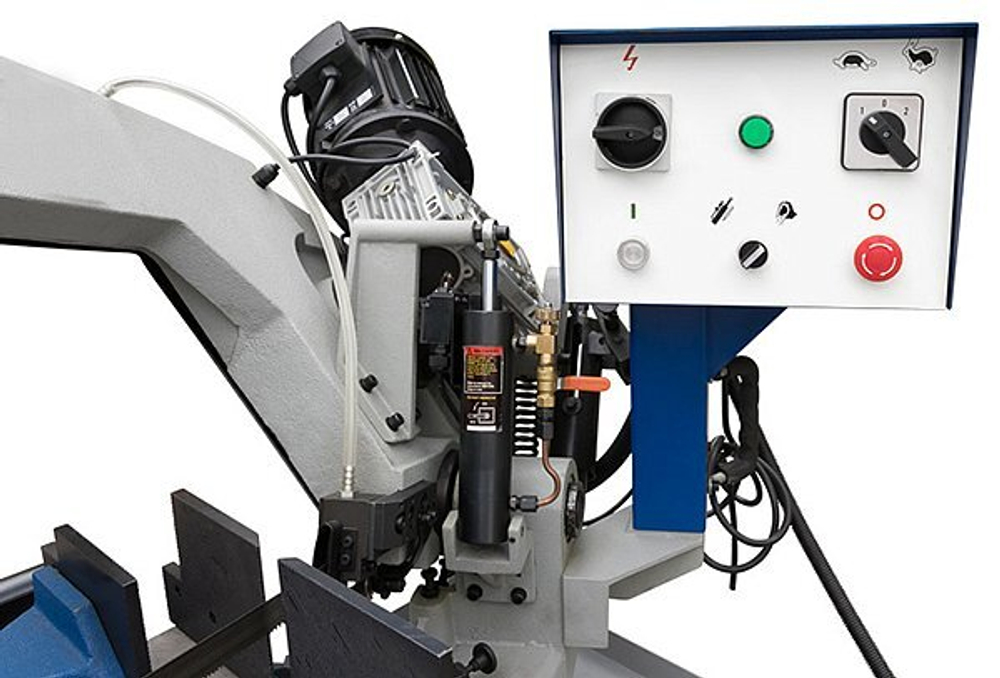

	ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху. Пильная рама автоматически плавно опускается благодаря гидроцилиндру. Регулировка скорости опускания осуществляется вручную – вращением маховика разгрузки.

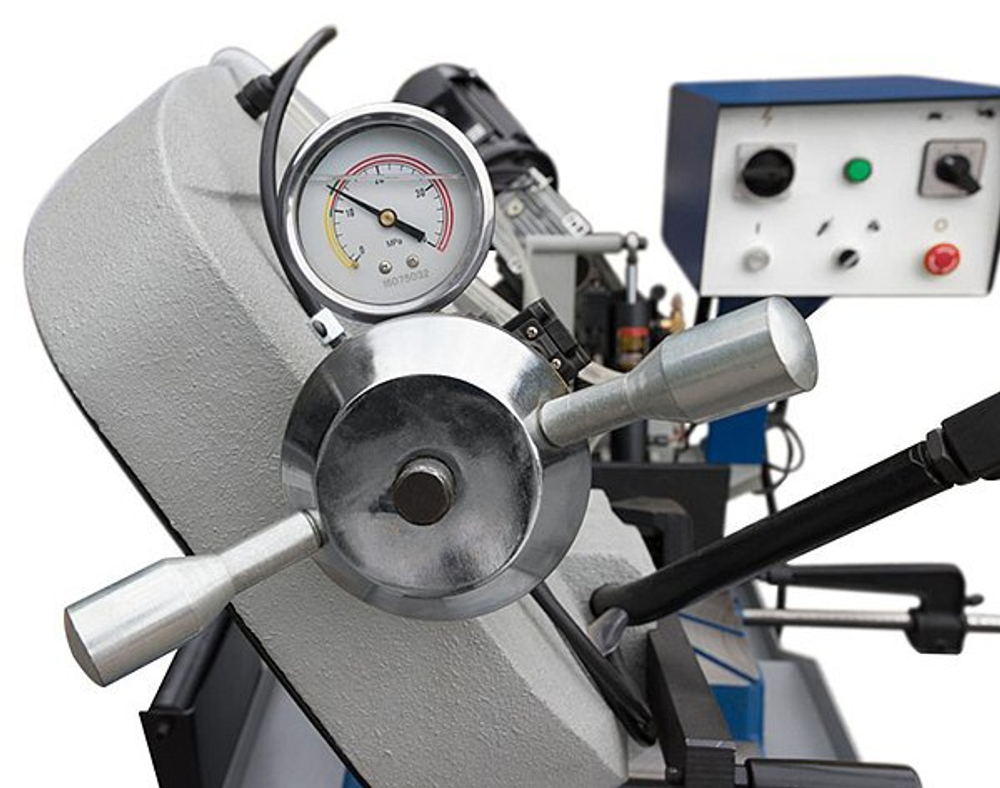

	ТЕНЗОМЕТР ДЛЯ КОНТРОЛЯ НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА Тензометр для контроля натяжения ленточного полотна, позволяет точно осуществить натяжение, предотвратив от разрыва полотна. Благодаря этому, также увеличивается ресурс инструмента и повышается точность и стабильность пиления.

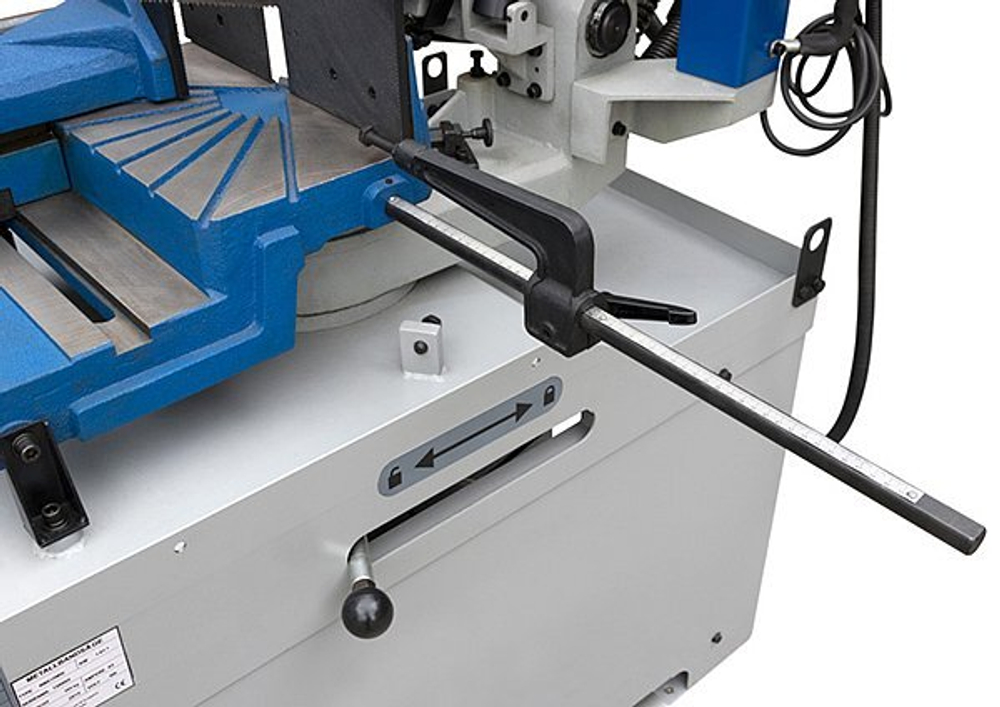

	ТОЧНЫЙ УПОР Упор, позволяет производить точный распил и повторяемость размера отрезаемой заготовки.
	ДВУХТОЧЕЧНАЯ ПОДАЧА СОЖ Двухточечная подача СОЖ, значительно повышает качество резки, а также способствует более эффективному отводу стружки из зоны резания, что препятствует преждевременному износу режущего полотна.
