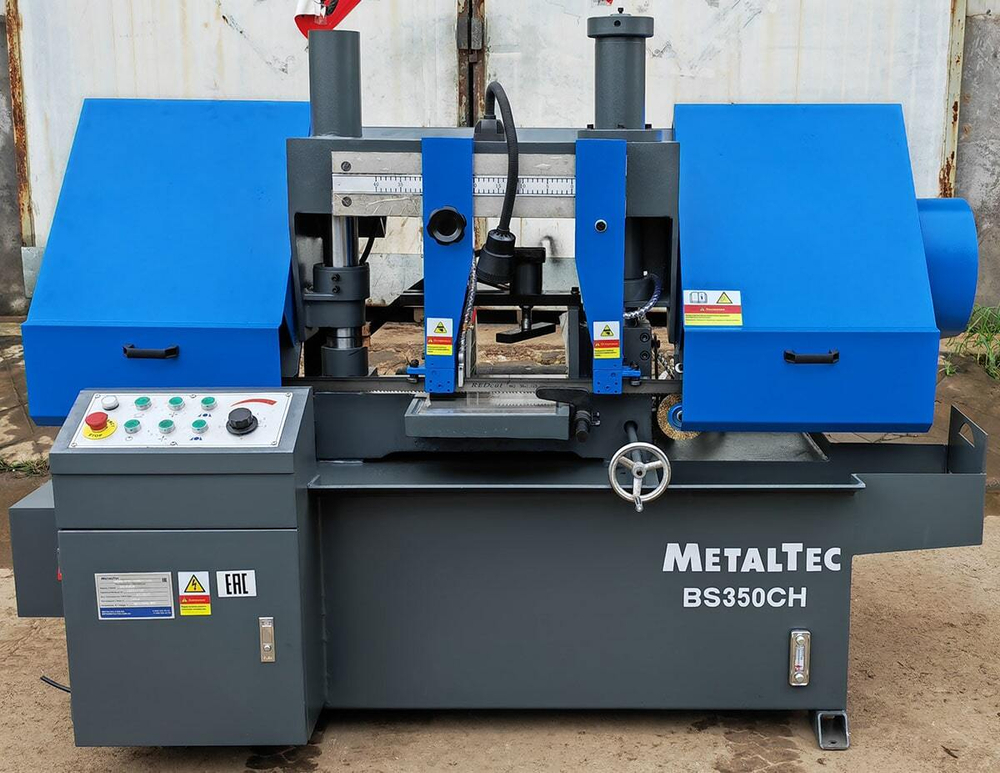

MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90°

Купить в 1 клик
Добавить в сравнение

    Тип станка - полуавтоматический
    Конструкция - колонный
    Поворот пильного модуля - Нет
    Угол пиления - 90°
    Тиски - гидравлические
    Пакетная резка - есть
    Вес - 900 кг

Описание
Отзывы
Описание
НАЗНАЧЕНИЕ:

Ленточнопильный полуавтоматический станок MetalTec – предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей под углом 90°.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля – пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.

На данном станке осуществляется обработка в полуавтоматическом режиме. В полуавтоматическом режиме – станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановку пильного полотна, поднятие рамы, разжатие тисков.

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.

СХЕМЫ ОБРАБОТКИ:
СТАЛЬНЫЕ ТРУБЫ СТАЛЬНОЙ ПРУТОК ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ
MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 1 ⋆ СВОГЕР MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 3 ⋆ СВОГЕР MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 5 ⋆ СВОГЕР
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
  • Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
  • Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
  • Плавный и точный подъем / опускание пильной рамы – благодаря 2 колонной конструкции;
  • Тиски с гидравлическим зажимом, оптимально удобны для фиксации заготовок разных размеров;
  • Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
  • Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
  • Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки.
ПРЕИМУЩЕСТВА:
  • Автоматическое опускание и подъем пильной рамы – позволяет повысить производительность, качество резки и безопасность при работе.
  • Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.

ХАРАКТЕРИСТИКИ:

Параметры резки:

Диаметр резки под 90°, мм 350 / 350 х 350
Круг 350
Квадрат 350 х 350
Размер полотна, мм 4115 х 34 х 1,1
Скорость, м/мин 27 / 45 / 69

Двигатель:

Мощность двигателя, кВт 3
Мощность мотора гидравлики, кВт 0,55
Гидравлическая помпа, кВт 0,04

Габаритные размеры:

Длина, мм 2100
Ширина, мм 1150
Высота, мм 1620
Вес, кг 900



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

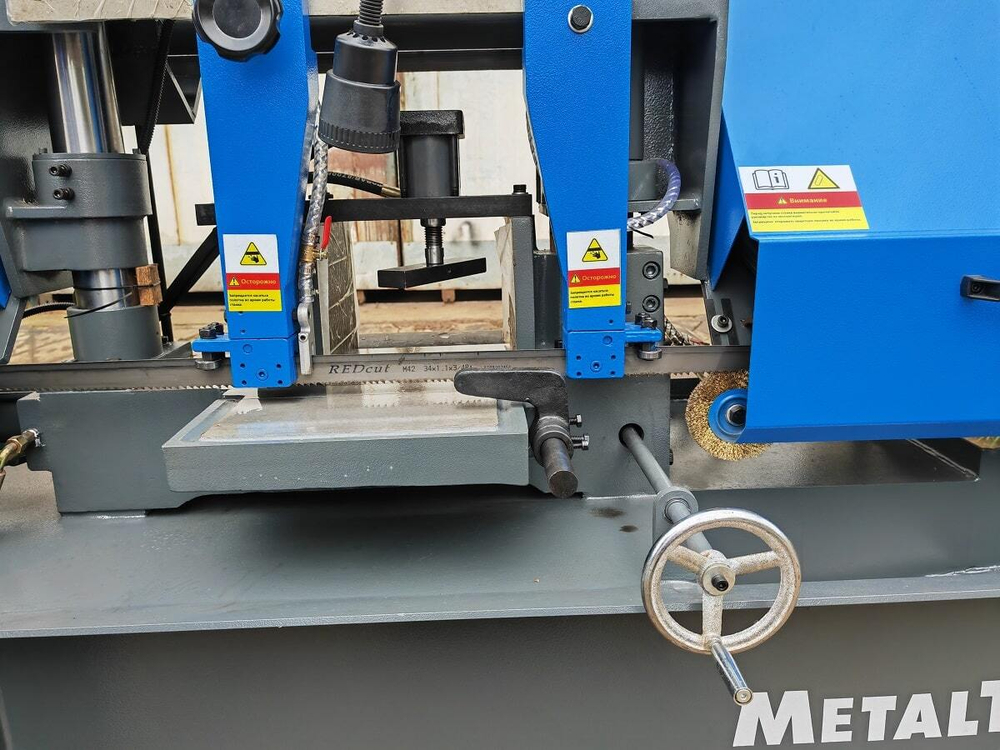

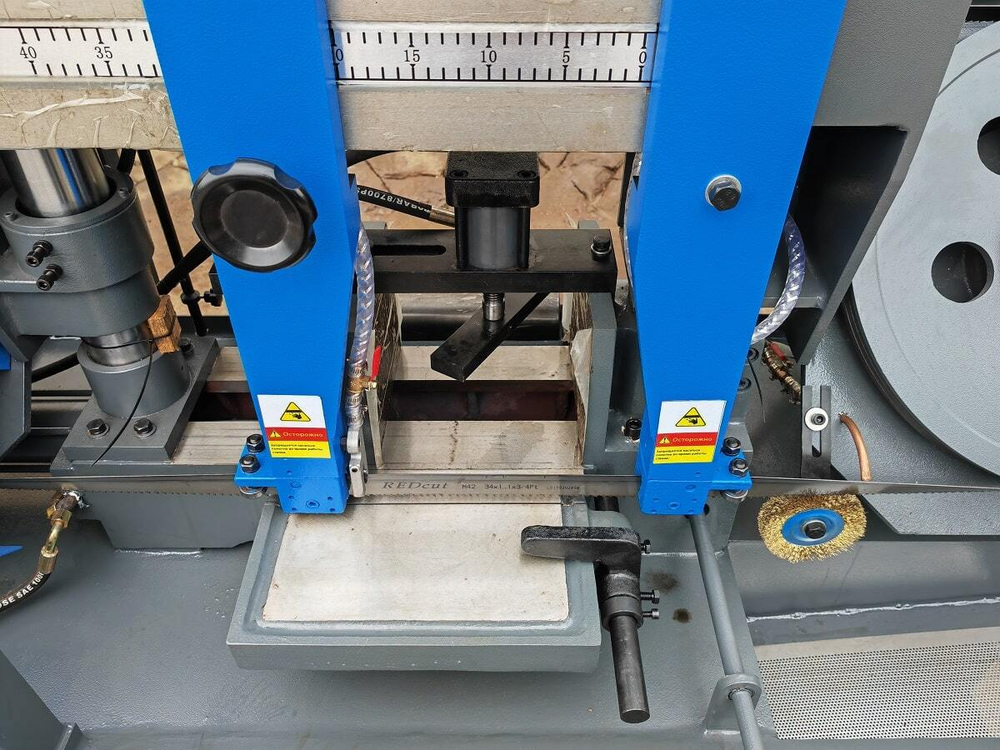

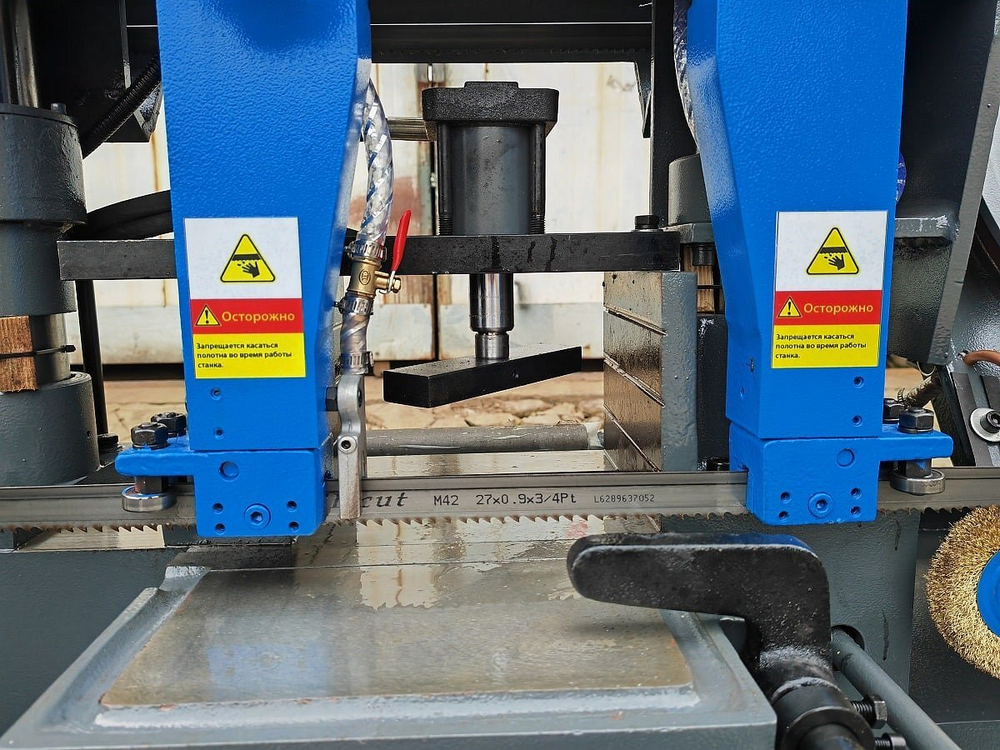

MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 7 ⋆ Metaltec-stanki Направляющие пильного полотна



Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна). Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации.

MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 9 ⋆ Metaltec-stanki Мощные чугунные шкивы



Надежность базирования и натяжения пильного полотна, на весь цикл работы до замены. Защищает ленточное полотно от преждевременного износа. Благодаря отсутствие проскальзывания и смещения полотна в процессе резки.

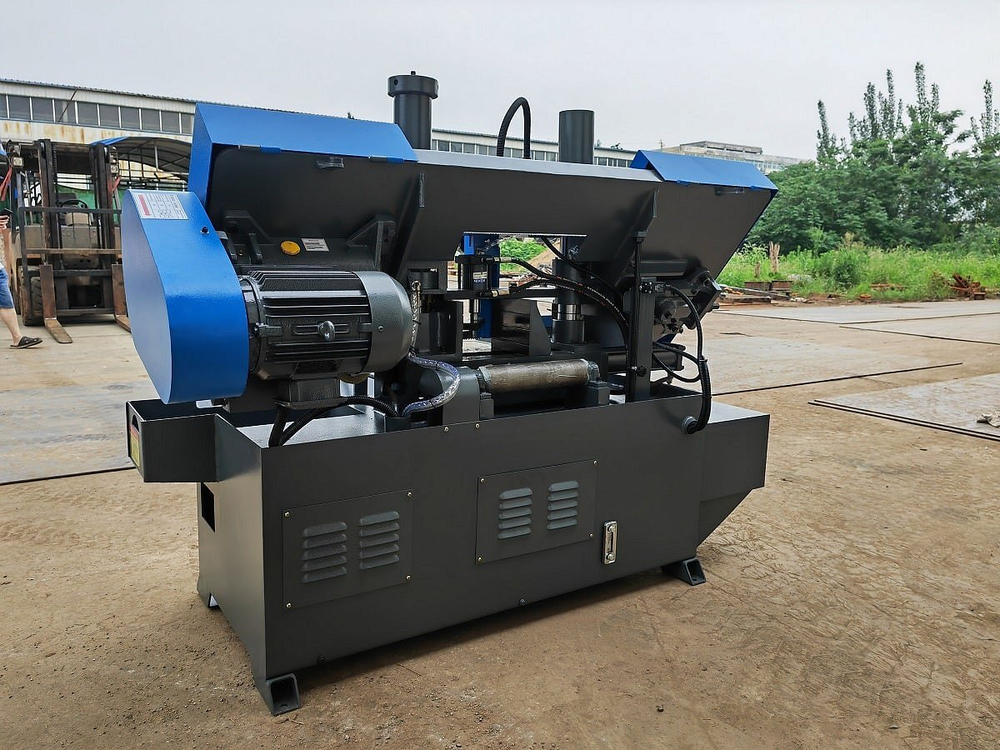

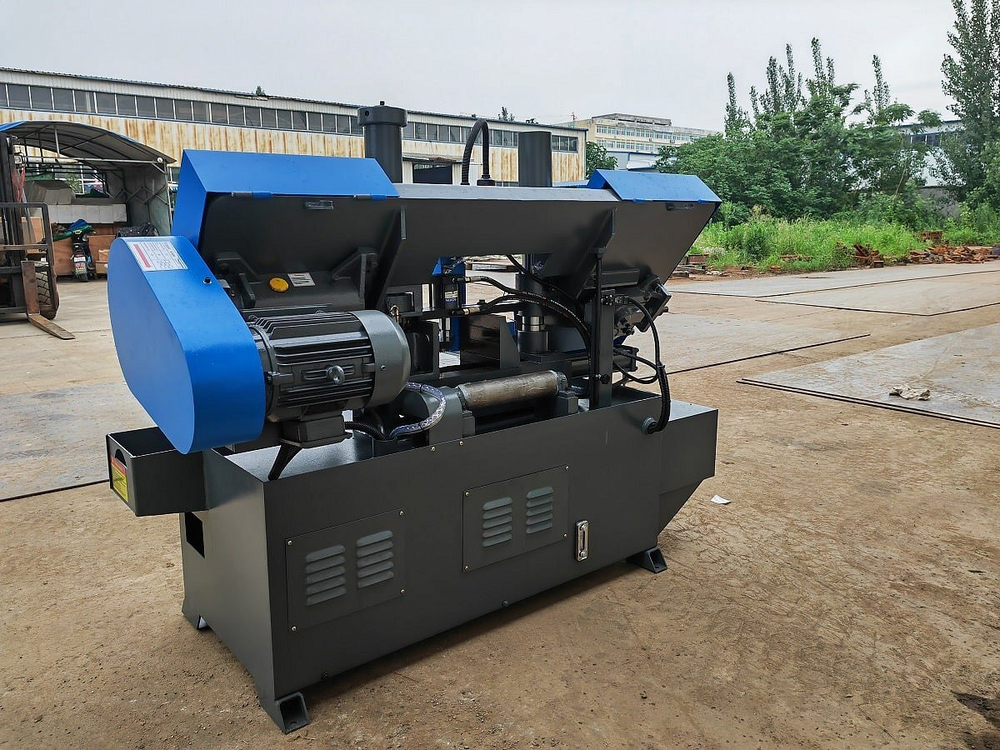

MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 11 ⋆ Metaltec-stanki Главный двигатель



Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью от 2,2 до 5,5 кВт.

MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 13 ⋆ Metaltec-stanki Гидравлические тиски



Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие тисков осуществляется гидравлически, в автоматическом режиме при начале и остановке цикла.

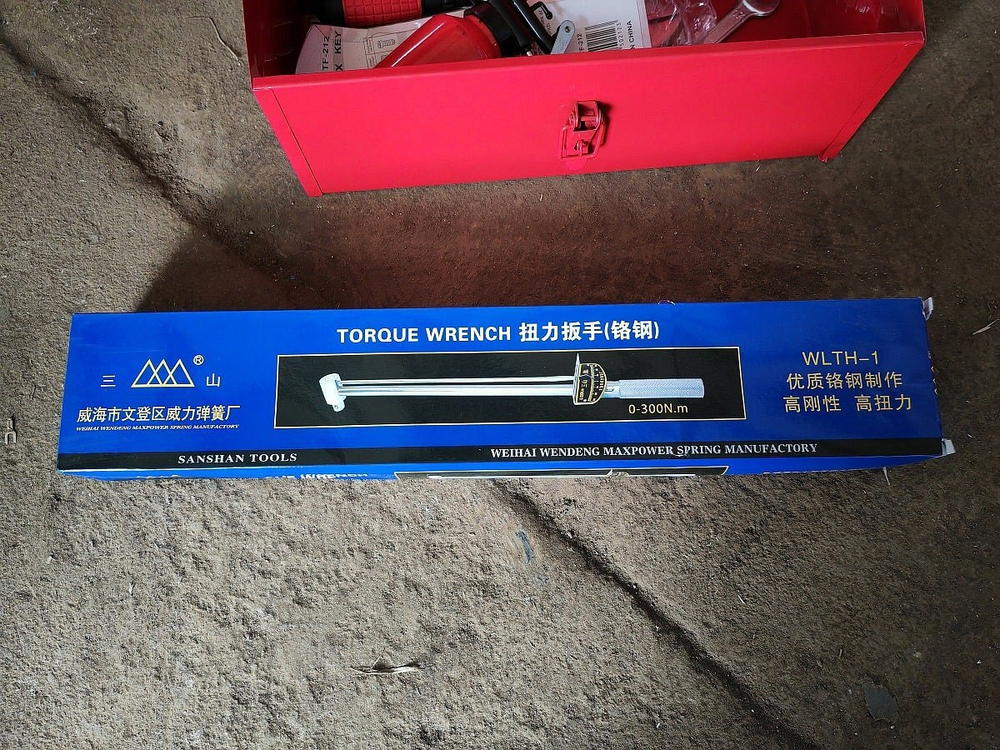

MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 15 ⋆ Metaltec-stanki Удобство и настройка



Станок укомплектован динамометрическим ключом для натяжения пильного полотна. Это позволяет осуществить натяжение полотна, продлив его ресурс и обеспечить соблюдение требований эксплуатации пильного полотна.

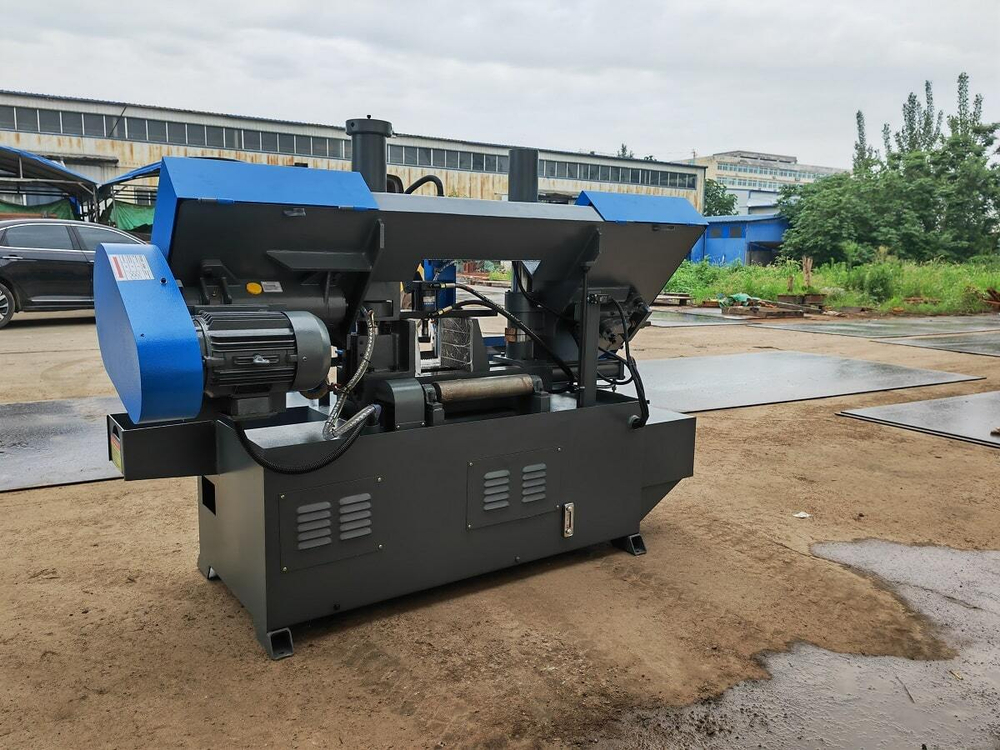

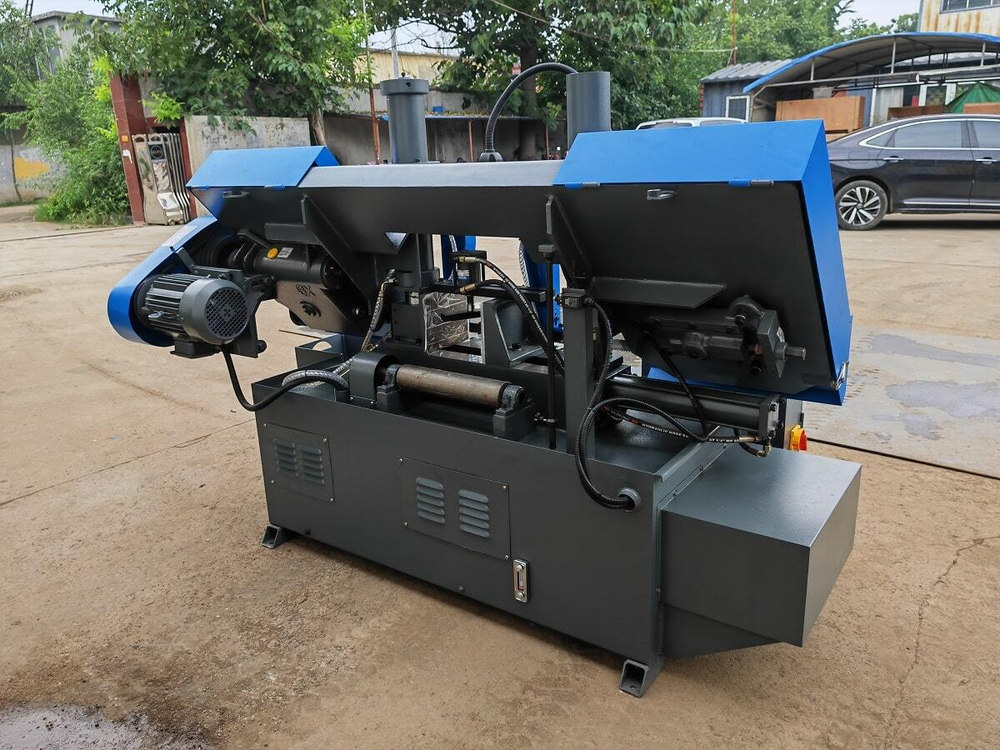

MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 17 ⋆ Metaltec-stanki Колонный тип станка



Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа – точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.
Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.

MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 19 ⋆ Metaltec-stanki Пульт управления



Эргономичный пульт управления позволяет беспрепятственно управлять рабочими узлами станка:

  • пуск пильного полотна;
  • пуск гидравлической станции;
  • запуск цикла и т.д.
MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 21 ⋆ Metaltec-stanki Шкаф управления



Электрокомпоненты ведущего мирового производителя SCHNEIDER.

MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 23 ⋆ Metaltec-stanki Регулировка скорости пиления



Регулировка скорости пиления осуществляется посредством ременной передачи. Ступенчатый вал-шкив позволяет легко сменить скорость пиления путем смещения ремня – 27 / 45 / 69 м/мин.

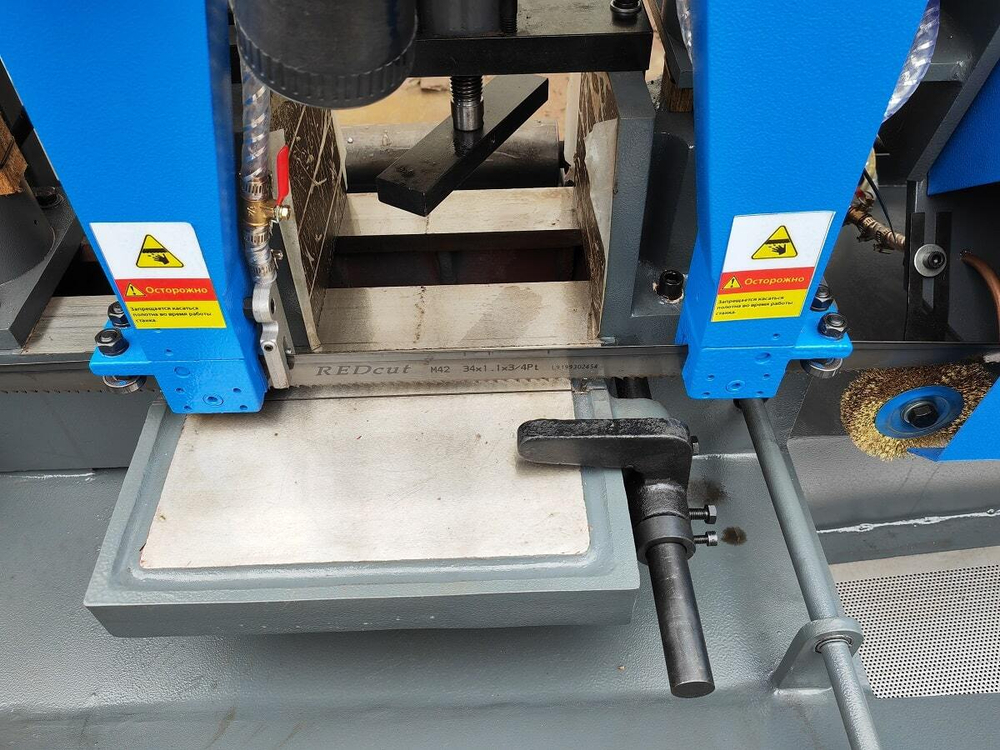

MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 25 ⋆ Metaltec-stanki Гидравлический прижим для пакетной резки



Станок оснащен гидравлическим прижимом-балкой для пакетной резки. Это позволяет надежно фиксировать несколько заготовок для получения точного и качественного реза.

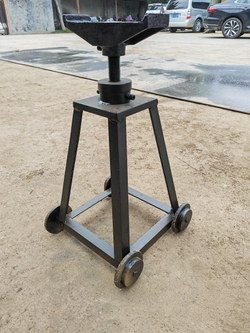

MetalTec BS 350 CH ленточнопильный станок для резки металла под углом 90° 27 ⋆ Metaltec-stanki Поддерживающий стенд



Станок укомплектован поддерживающим стендом для пиления длинных заготовок – трубы, пруток, профили и т.д.
