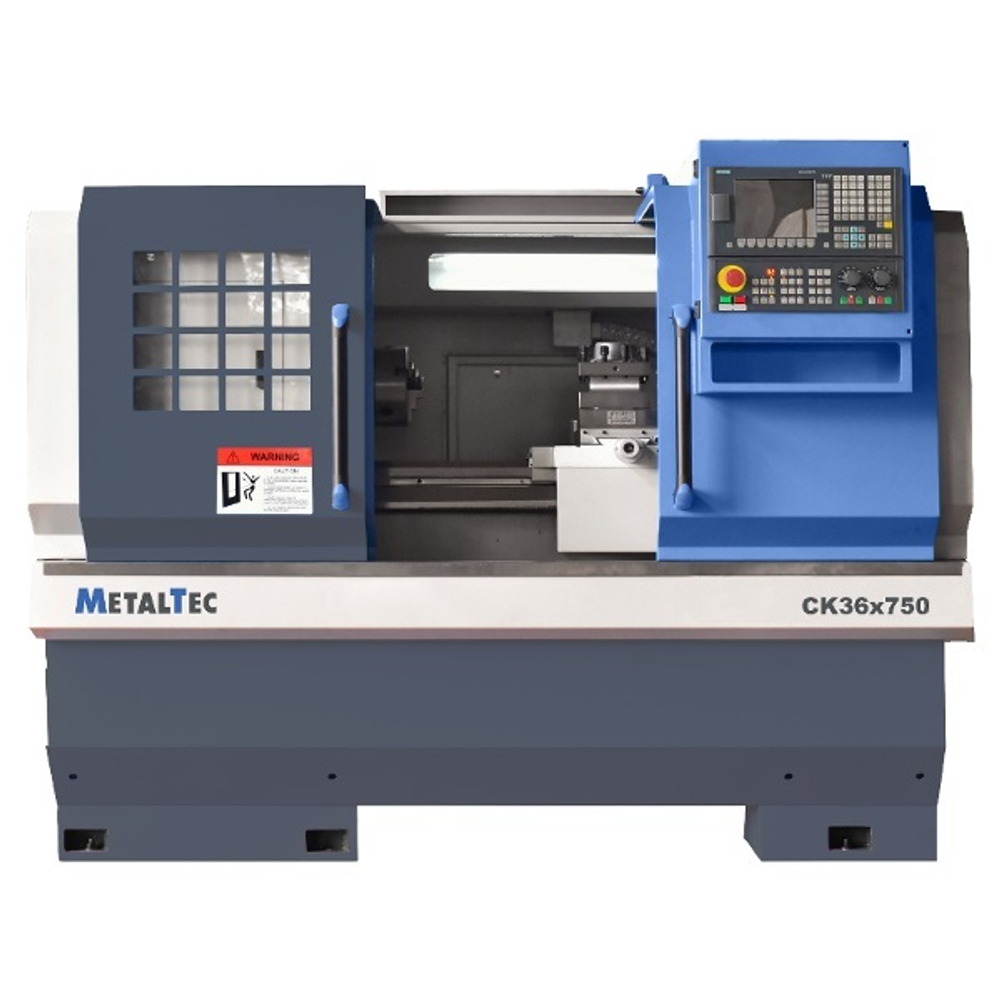

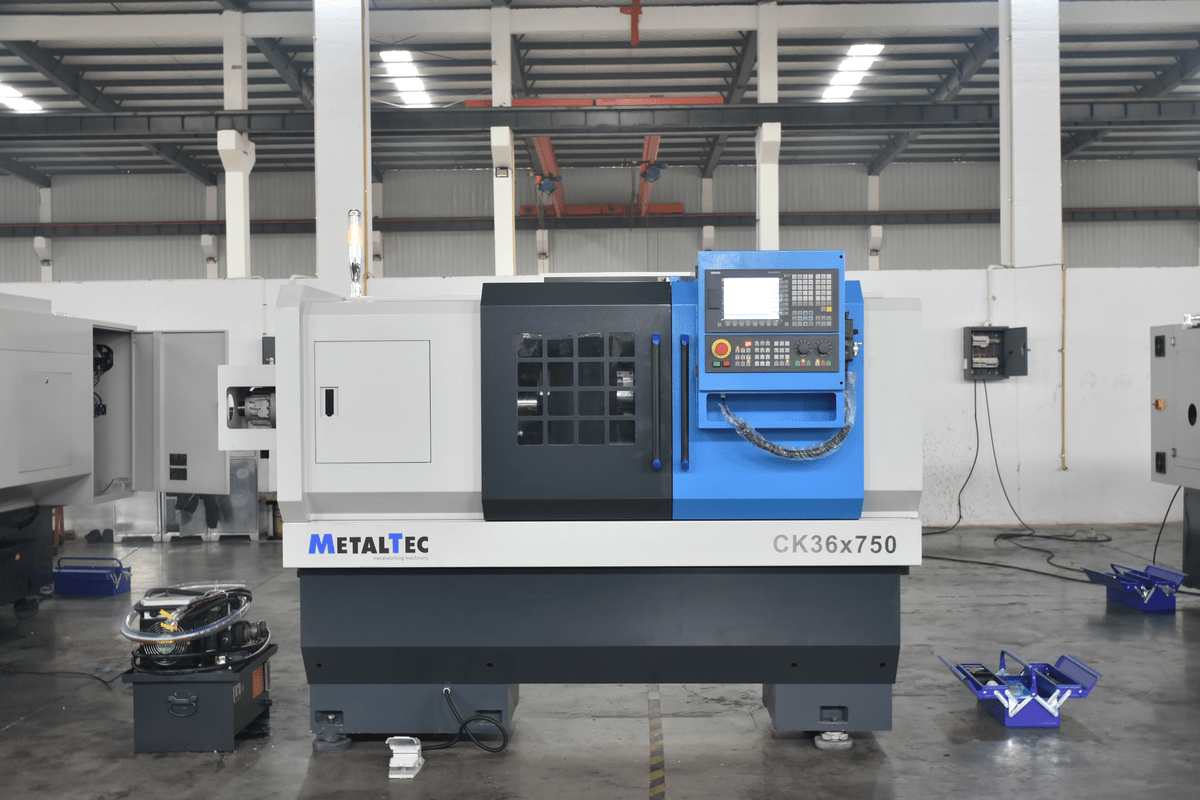

MetalTec CK 36x750 токарный станок c ЧПУ с горизонтальной станиной

Токарный станок с ЧПУ MetalTec CK 36x750 – прецизионная обработка на компактной горизонтальной станине

Производитель: MetalTec
Тип: Токарный станок с ЧПУ, горизонтальная станина, направляющие скольжения

MetalTec CK 36x750 — это профессиональный токарный станок с ЧПУ, созданный для высокоточной обработки металлических и пластиковых изделий. Модель сочетает проверенную временем жесткость массивной чугунной станины с современными технологиями числового управления от ведущих мировых брендов (Siemens или Fanuc). Станок идеально подходит для образовательных учреждений, опытных производств и предприятий металлообрабатывающей отрасли, где требуется стабильная точность и надежность при компактных габаритах.

Почему стоит выбрать MetalTec CK 36x750?

Этот станок создан для тех, кто ценит классическую жесткость горизонтальной станины и требует стабильного качества при серийном производстве деталей.

1. Монолитная чугунная станина – фундамент точности

Основой станка является цельнолитая станина из высокопрочного чугуна. Технология литья с последующей термической обработкой полностью снимает внутренние напряжения металла, гарантируя стабильность геометрии на долгие годы. Внутренние ребра жесткости обеспечивают практически неограниченный запас прочности и эффективное гашение вибраций при любых режимах резания.

2. Закаленные направляющие скольжения

Направляющие станины проходят индукционную закалку до твердости HRC 50, что обеспечивает их высокую износостойкость. Ширина станины 260-330 мм придает дополнительную устойчивость к высоким нагрузкам и вибрациям. Направляющие скольжения обладают высокой грузоподъемностью и жесткостью, не требуют сложного обслуживания – достаточно своевременной подачи смазки.

3. Прецизионный шпиндельный узел

Станок оснащен высокоточным шпинделем с диаметром проходного отверстия 60 мм. Шпиндель установлен на двойном ряде роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, что позволяет выдерживать значительные радиальные и осевые нагрузки при сохранении высокой точности вращения. Торец шпинделя выполнен по стандарту А2-6, что обеспечивает универсальность при установке различных типов патронов.

4. Система ЧПУ Siemens / Fanuc

Станок может комплектоваться современными системами ЧПУ от мировых лидеров:

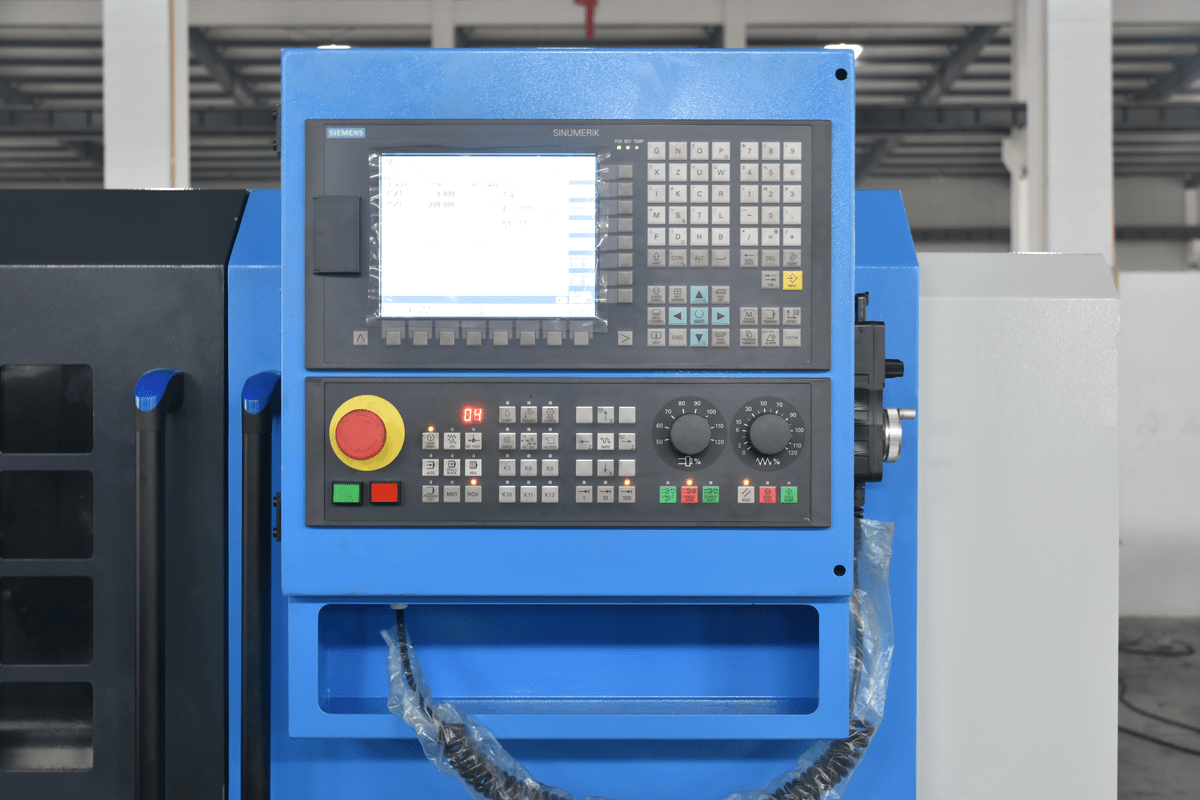

• SINUMERIK 808D Advanced от Siemens – оптимально адаптирована для токарных станков, поддерживает токарную и фрезерную технологии, имеет панель оператора с высокой степенью защиты;
• Серводвигатели Siemens обеспечивают идеальную динамику и точность перемещений;
• Интерфейс на русском языке, поддержка стандартных G-кодов, возможность подключения внешних носителей.

5. Высокая точность и повторяемость

Благодаря прецизионным шарико-винтовым передачам (ШВП) и качественной механике станок обеспечивает:

• Стабильную точность позиционирования;
• Высокую повторяемость обработки;
• Плавность хода суппорта даже при высоких нагрузках.

6. Компактные размеры

При весе 1700 кг и габаритах, позволяющих разместить станок даже в небольших цехах, MetalTec CK 36x750 не уступает по производительности более крупным аналогам. Компактность сочетается с промышленной надежностью.

7. Полная защита и автоматизация

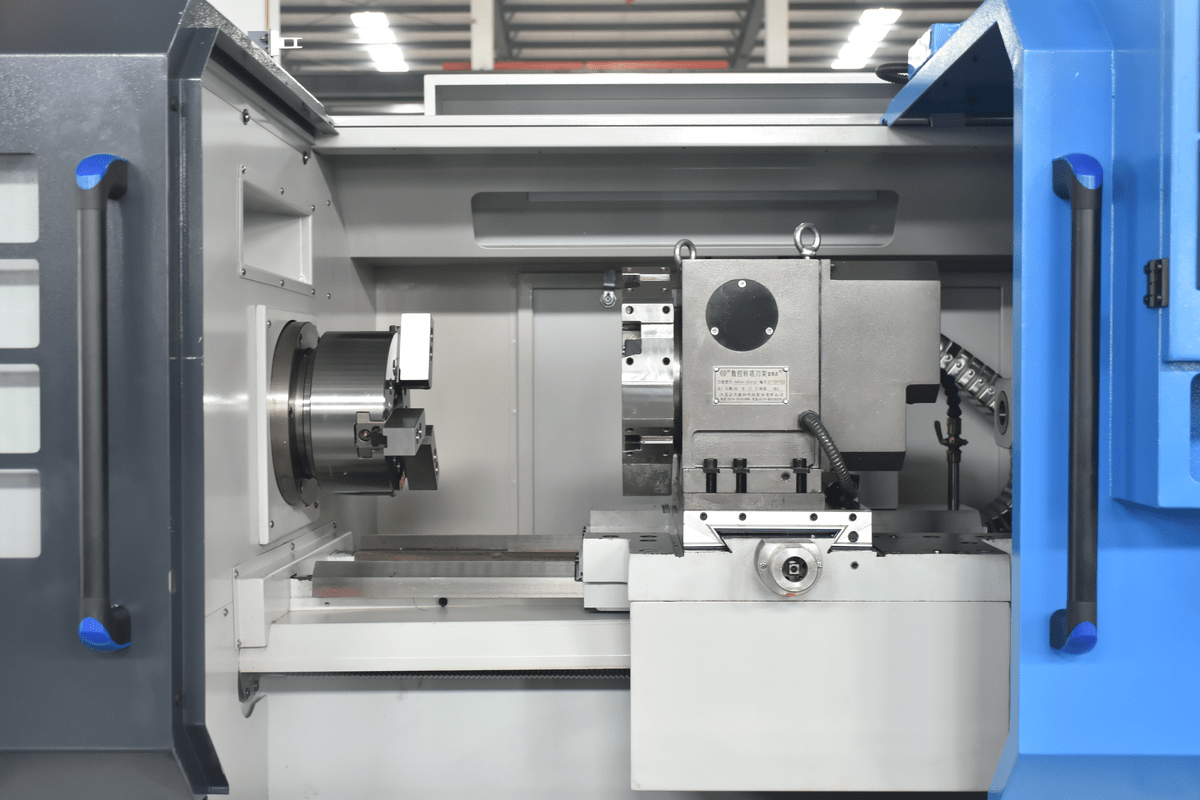

• Кабинетная защита полностью изолирует зону обработки, обеспечивая безопасность оператора и чистоту в цехе;
• Автоматическая система смазки направляющих упрощает обслуживание и продлевает ресурс узлов;
• Подача СОЖ в зону резки повышает качество обработки и стойкость инструмента;

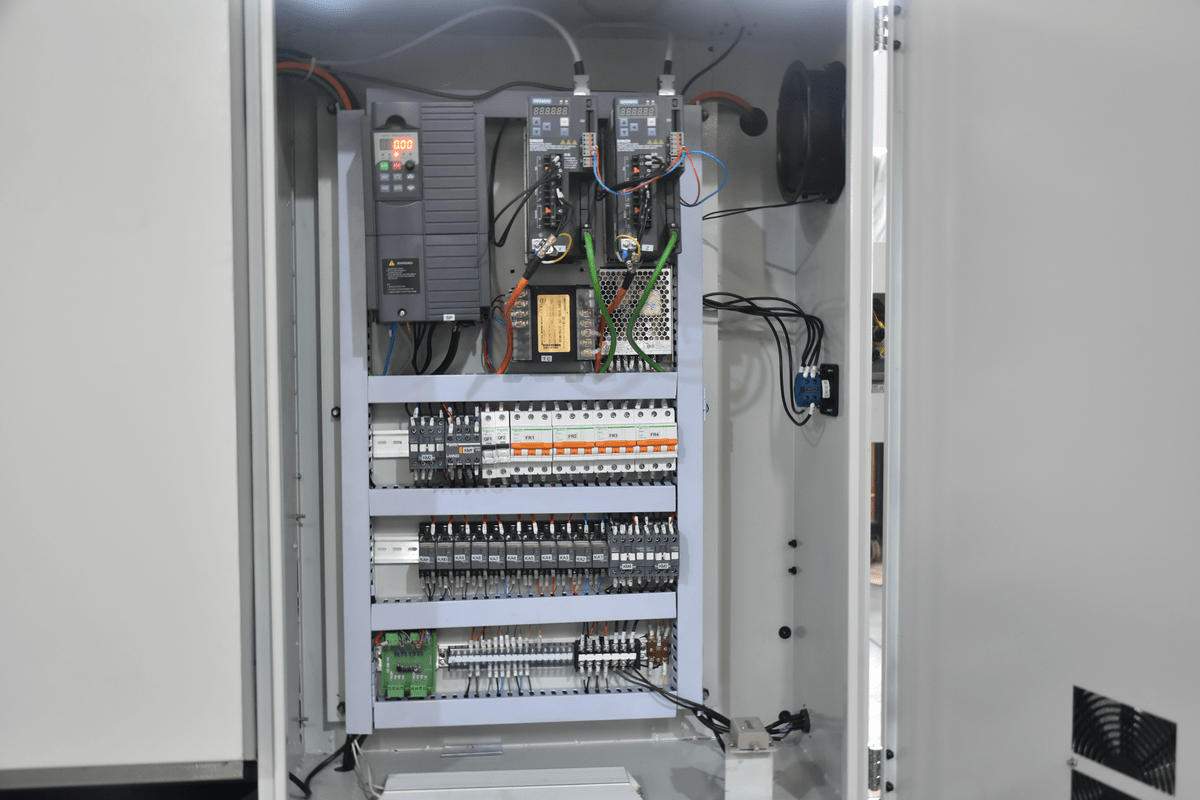

• Электрошкаф со степенью защиты IP54 гарантирует надежную работу электроники в условиях производства.

Технические характеристики MetalTec CK 36x750

Основные параметры:

• Максимальный диаметр обработки над станиной – 360 мм
• Максимальный диаметр обработки над суппортом – 155–190 мм (зависит от типа резцедержателя)
• Расстояние между центрами – 750 мм

Станина и направляющие:

• Тип станины – монолитная чугунная литая
• Твердость направляющих станины – HRC 50
• Ширина станины – 260–330 мм
• Направляющие по осям X и Z – скольжения

Система ЧПУ и приводы:

• Система ЧПУ – Siemens 808D Advanced / Fanuc
• Серводвигатели – Siemens

Шпиндельный узел:

• Диаметр отверстия в шпинделе – 60 мм
• Торец шпинделя – А2-6
• Конус шпинделя – MT6
• Диаметр патрона – 200 мм
• Скорость вращения шпинделя – 150–2500 об/мин
• Мощность двигателя шпинделя – 5,5 кВт

Рабочие перемещения:

• Ход по оси X – 250–350 мм
• Ход по оси Z – 750 мм
• Ускоренная подача X/Z – 6 / 8 м/мин

Инструментальная система:

• Тип установки инструмента – 4-х позиционный резцедержатель (опционально – 6-позиционный)
• Размер инструмента – 20 x 20 мм

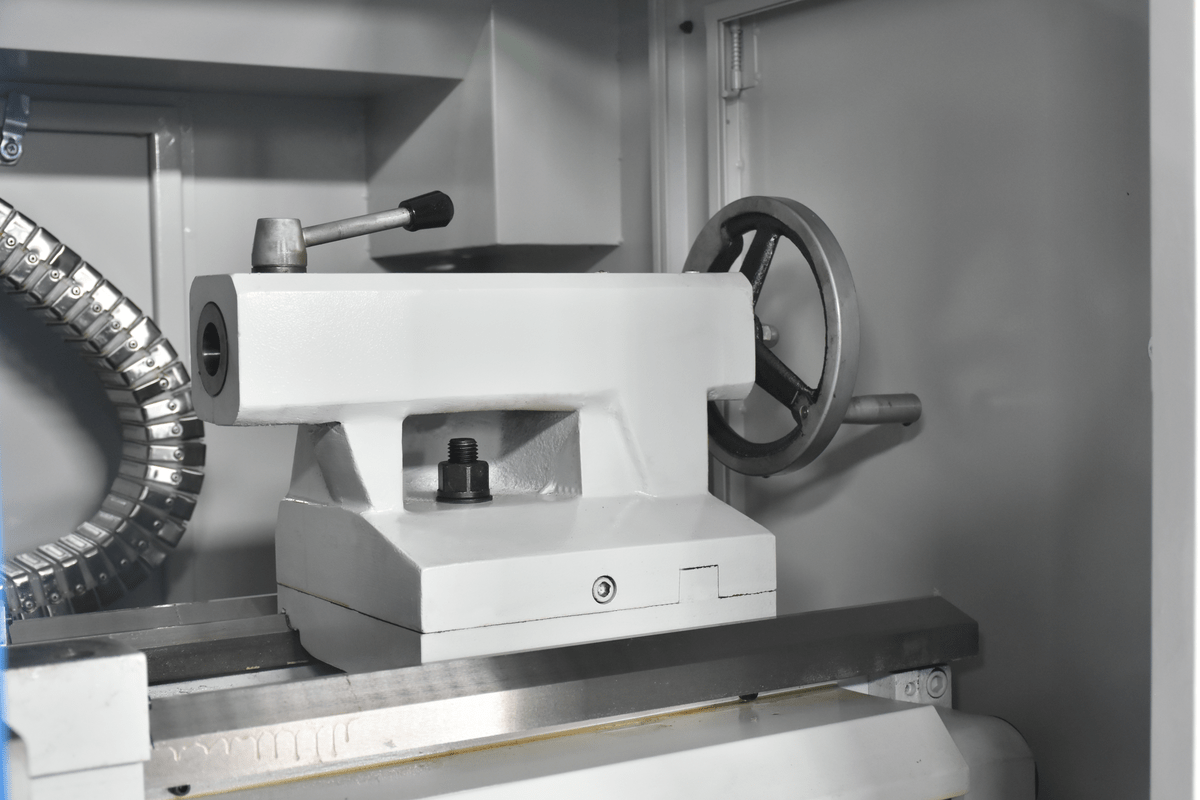

Задняя бабка:

• Тип задней бабки – ручная
• Максимальное перемещение задней бабки – 110–120 мм
• Конус задней бабки – МТ4

Дополнительное оборудование:

• Мощность системы охлаждения – 120 Вт
• Степень защиты электрошкафа – IP54

Габариты и вес:

• Длина – 2050–2310 мм
• Ширина – 1200–1400 мм
• Высота – 1600–1680 мм
• Вес – 1700 кг

Конструктивные особенности

Монолитная литая станина из чугуна

Элементы конструкции станины отливаются из высокопрочного сплава чугуна. Это обеспечивает полное отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжений станины проходят термическую обработку.

Шарико-винтовая передача (класс точности С3)

ШВП является важнейшим элементом токарного центра с ЧПУ, обеспечивающим движение рабочего модуля станка. Прецизионные шлифованные ШВП гарантируют высокую точность и повторяемость позиционирования инструмента даже при высоких нагрузках, а также плавное перемещение инструментального блока.

Конструкция блока базирования шпинделя

Симметричная конструкция блока базирования позволяет равномерно распределять усилия нагрузки на шпиндель и станину, что особенно важно при обработке тяжелых заготовок и при импульсной подаче. Такое решение обеспечивает наилучшую защиту от вибраций и создает более прочную цельную структуру.

Автоматическая система смазки

Обеспечивает бесперебойную своевременную смазку узлов станка, что позволяет упростить контроль обслуживания и продлить срок службы направляющих.

Высокоскоростной электродвигатель главного привода

Станок оснащен надежным двигателем мощностью 5,5 кВт, вращение на шпиндель передается через ременную передачу, что обеспечивает плавный ход и эффективную работу при различных режимах резания.

Области применения

Благодаря высокой жесткости и точности, станок востребован в различных отраслях:

Машиностроение – обработка валов, втулок, фланцев, корпусных деталей

Образовательные учреждения – обучение студентов работе на современном оборудовании с ЧПУ

Опытные производства – изготовление прототипов, мелкосерийная продукция

Металлообрабатывающие предприятия – серийное производство деталей из металла и пластика

Ремонтные мастерские – восстановление и изготовление запчастей

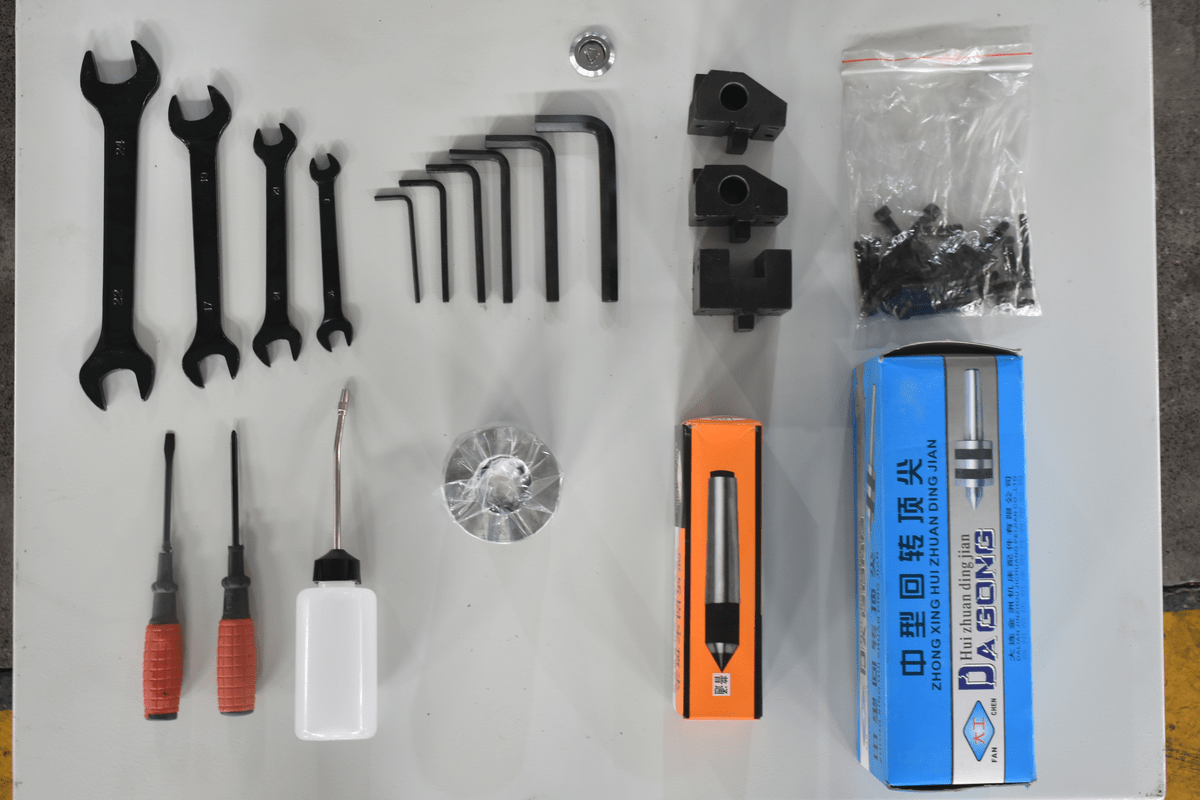

Стандартная комплектация

✅ Токарный станок MetalTec CK 36x750
✅ Монолитная чугунная станина
✅ Система ЧПУ Siemens 808D Advanced / Fanuc
✅ Серводвигатели Siemens
✅ Шпиндель с отверстием 60 мм
✅ 4-х позиционный резцедержатель
✅ Ручная задняя бабка

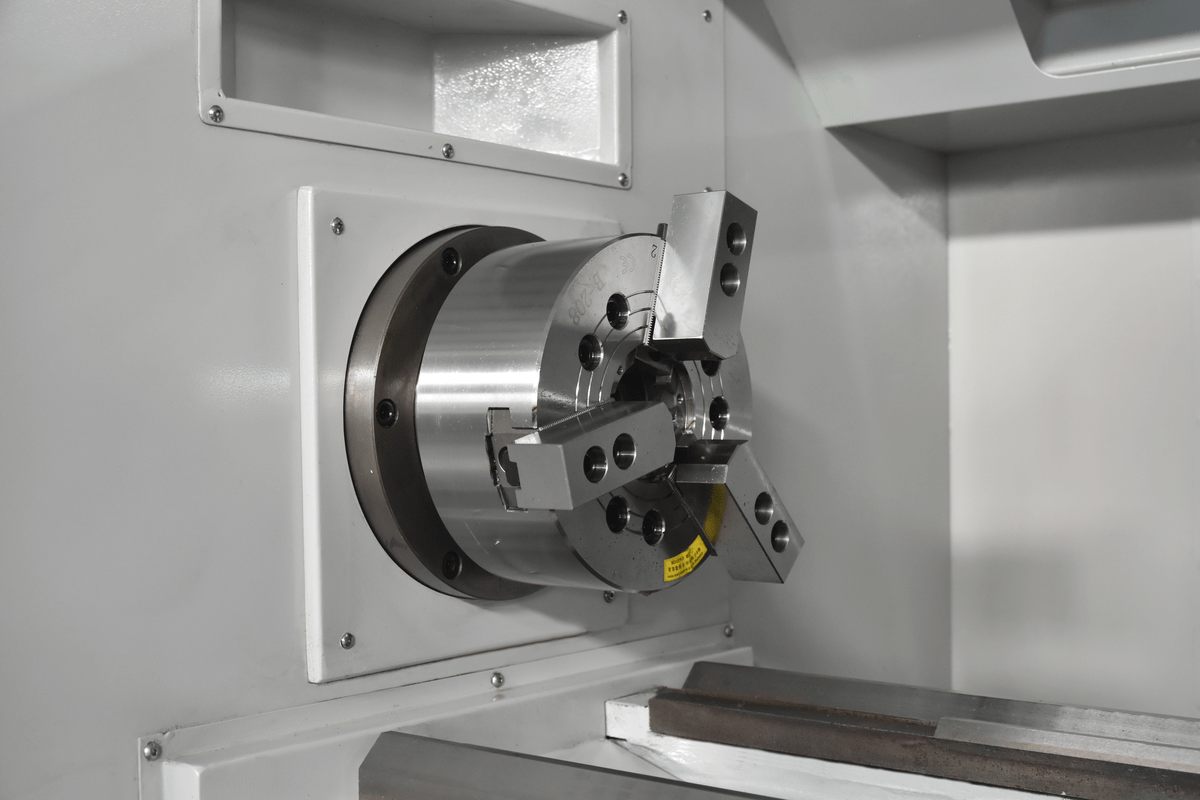

✅ 3-х кулачковый зажимной патрон (ручной зажим)
✅ Автоматическая система смазки
✅ Система подачи СОЖ
✅ Полное кабинетное ограждение
✅ Шкаф электрокомпонентов IP54
✅ Комплект документации на русском языке

Дополнительные опции

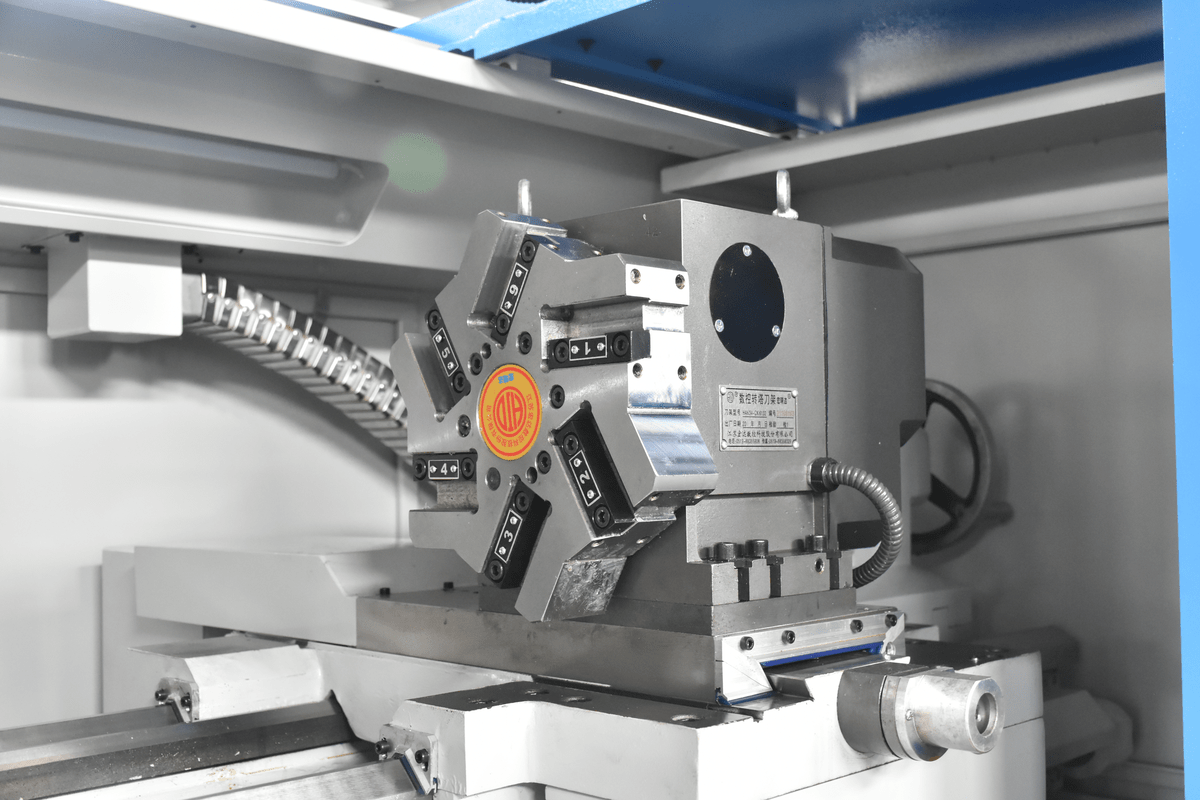

6-ти позиционная револьверная головка – увеличение количества инструментов для автоматической смены

Гидравлический патрон – автоматический зажим прутков и заготовок

Гидравлическая задняя бабка – автоматическое поджатие заготовок

Блок приводного инструмента – возможность фрезерования, сверления и нарезания резьбы без снятия детали

Часто задаваемые вопросы (FAQ)

В: Какая система ЧПУ установлена на станке?
О: Станок может комплектоваться системой Siemens 808D Advanced или Fanuc. Обе системы имеют интерфейс на русском языке, поддержку стандартных G-кодов и широкие возможности для программирования.

В: Какие материалы можно обрабатывать?
О: Станок предназначен для обработки черных и цветных металлов, включая конструкционные и нержавеющие стали, а также технические пластики.

В: Какая точность обработки?
О: Благодаря жесткой чугунной станине, прецизионным ШВП и качественной механике, станок обеспечивает высокую точность и отличную повторяемость результатов.

В: Требуется ли специальный фундамент?
О: Станок имеет массивную чугунную станину и собственный вес 1700 кг, что обеспечивает устойчивость без специального фундамента. Достаточно установки на ровный бетонный пол.

В: Сложно ли освоить программирование?
О: Система ЧПУ Siemens 808D Advanced имеет интуитивно понятный интерфейс и русифицированное меню. Для начинающих операторов доступны обучающие материалы. Станок часто используется в учебных заведениях именно благодаря простоте освоения.

В: Какая гарантия на станок?
О: На оригинальные компоненты Siemens предоставляется увеличенная гарантия 12 месяцев.

Резюме

MetalTec CK 36x750 — это надежный и точный токарный станок с ЧПУ, сочетающий классическую жесткость чугунной станины и современные технологии управления. Вы получаете:

• Монолитную литую станину из чугуна, гасящую вибрации

• Высокую точность благодаря прецизионным ШВП и качественной механике

• Современную систему ЧПУ Siemens или Fanuc с русским интерфейсом

• Компактные размеры при весе 1700 кг, обеспечивающем устойчивость

• Универсальность обработки металлов и пластиков

• Полную защиту зоны резания и автоматическую смазку
