НАЗНАЧЕНИЕ:

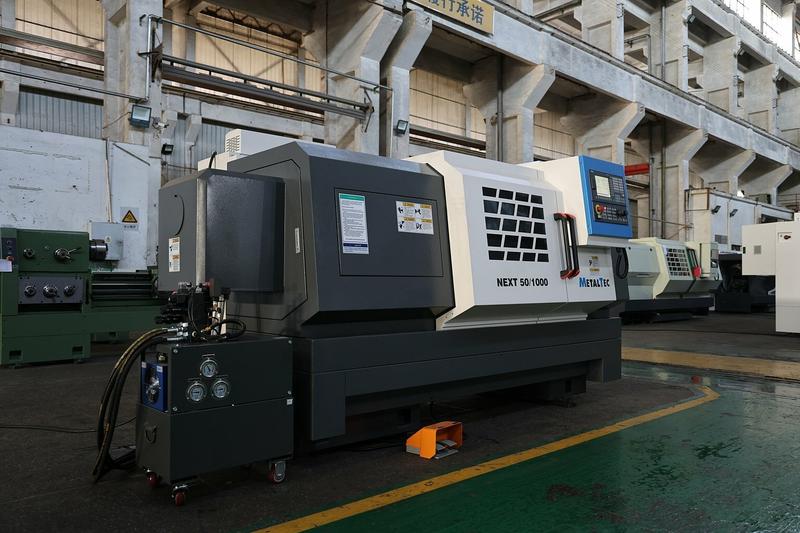

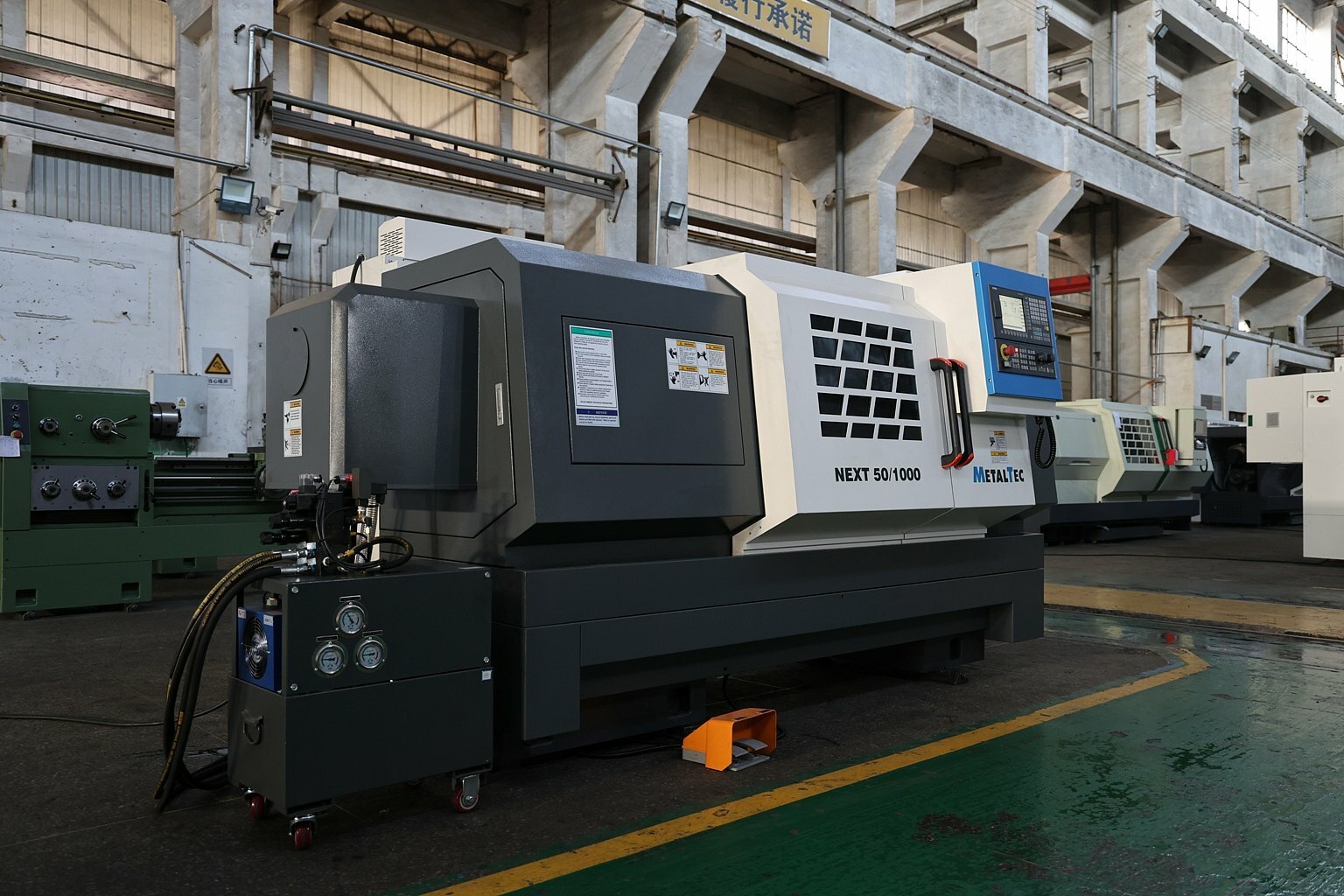

Токарный станок ЧПУ с горизонтальной станиной - MetalTec NEXT 50x1000 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки MetalTec NEXT 50x1000 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
СХЕМА ОБРАБОТКИ:
 |  |  |  |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
ОСОБЕННОСТИ:
- Горизонтальная станина из чугуна обеспечивает высокую жесткость
- Станина имеет индукционную закалку с твердостью > HRC55
- Гидравлический привод пиноли задней бабки
- Полное кабинетное ограждение
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Проходное отверстие шпинделя 65 мм
- Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
- Шкаф с электрокомпонентами, степень защиты IP54
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0
- МодельNEXT 50x1000
- Расстояние между центрами, мм1000
- Макс. расстояние над станиной, мм500
- Макс. диаметр над станиной, мм390
- Макс. диаметр над суппортом, мм290
- Макс. обороты, об/мин35 - 2000
- Отверстие шпинделя, мм82 (65 мм после гидравлического патрона)
- Торец шпинделяA2-8
- Диаметр патрона, мм250
- Ход по оси Х, мм290
- Ход по оси Z, мм920
- Обрабатываемая заготовка (вал), мм770
- X / Z ускоренное перемещение, м/мин6 / 12

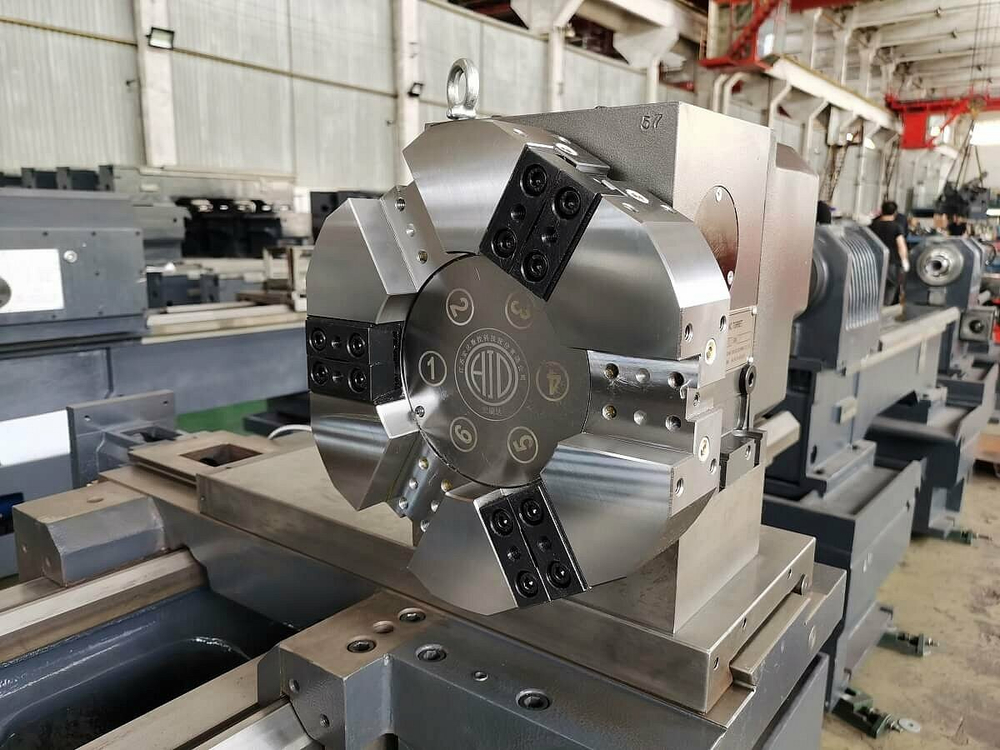

- Типэлектрический 8-ми позиционный резцедержатель
- Количество инструмента, шт.8
- Прямоугольный блок, мм25 x 25 (3 шт.)
- Блок для расточного инструмента, ммØ 25 (3 шт.)
- Привод пинолигидравлический
- Макс. перемещение, мм150
- КонусMT5
- Мощность двигателя, кВт11 / 15
- Номинальный / макс. выходной крутящий момент шпинделя133 / 181
- Насос СОЖ, Вт125
- Точность обработкиIT6
- Округлость обрабатываемой детали, мм0,005 / 0,004
- Цилиндрическая степень обработки заготовки, мм0,03 (0,024) / 300
- Плоскостность обрабатываемой заготовки, мм0,025 (0,020) / Ø300
- Шероховатость поверхности обрабатываемых деталей, ммRa1.6μm
- Точность позиционирования по оси X, мм0,032 / 0,031
- Точность позиционирования по оси Z, мм0,045 / 0,032
- Повторяемость по оси X, мм0,009 / 0,008
- Повторяемость по оси Z, мм0,014 / 0,013
- Длина, мм3300
- Ширина, мм1600
- Высота, мм1700
- Вес, кг2400
- Длина, мм3500
- Ширина, мм1850
- Высота, мм2100
- Вес, кг2700
