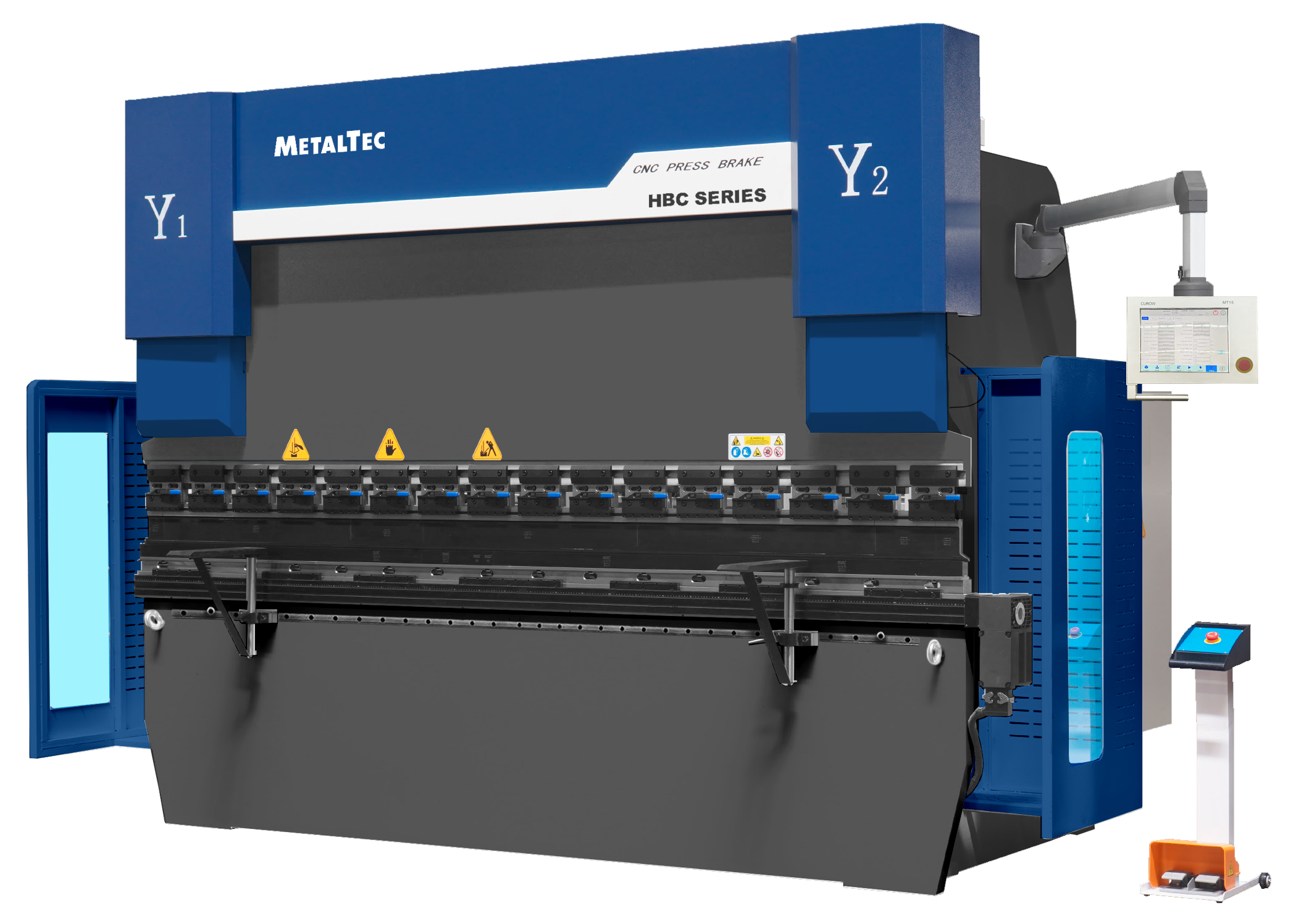

MetalTec HBC 50/1600 Листогибочный пресс с ЧПУ 4+1 MT-15

_x000D_ НАЗНАЧЕНИЕ:_x000D_

_x000D_ Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно._x000D_

_x000D_  _x000D_

_x000D_ ОБЛАСТЬ ПРИМЕНЕНИЯ:_x000D_

_x000D_ Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие_x000D_

_x000D_
• детали кузова машин;
_x000D_
• воздуховоды и системы вентиляции;
_x000D_
• элементы напольных покрытий, лестницы, двери и лифтовые кабины;
_x000D_
• корпуса электрошкафов и аналогичных устройств;
_x000D_
• кожуха и короба, для практически любого вида оборудования и машин;
_x000D_
• устройства и приборы бытового назначения;
_x000D_
• декоративные изделия и т.д.
_x000D_

_x000D_ _x000D_

_x000D_  _x000D_

_x000D_ СХЕМА ОБРАБОТКИ:_x000D_

_x000D_       _x000D_

_x000D_  _x000D_

_x000D_ РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:_x000D_

_x000D_ _x000D_

_x000D_  _x000D_

_x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_

_x000D_ _x000D_

_x000D_ _x000D_ F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; _x000D_ S (толщина), мм - толщина материала (листа) для гибки; _x000D_ V (открытие), мм - открытие матрицы; _x000D_ h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки; _x000D_ L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса); _x000D_ R (радиус), мм - внутренний радиус гиба; _x000D_ TS (предел прочности) - предел прочности материала детали для гибки._x000D_ _x000D_ _x000D_ F = (1,42 x TS x S2 x L) / 1000 x V _x000D_ R = (5 x V) / 32_x000D_ _x000D_
