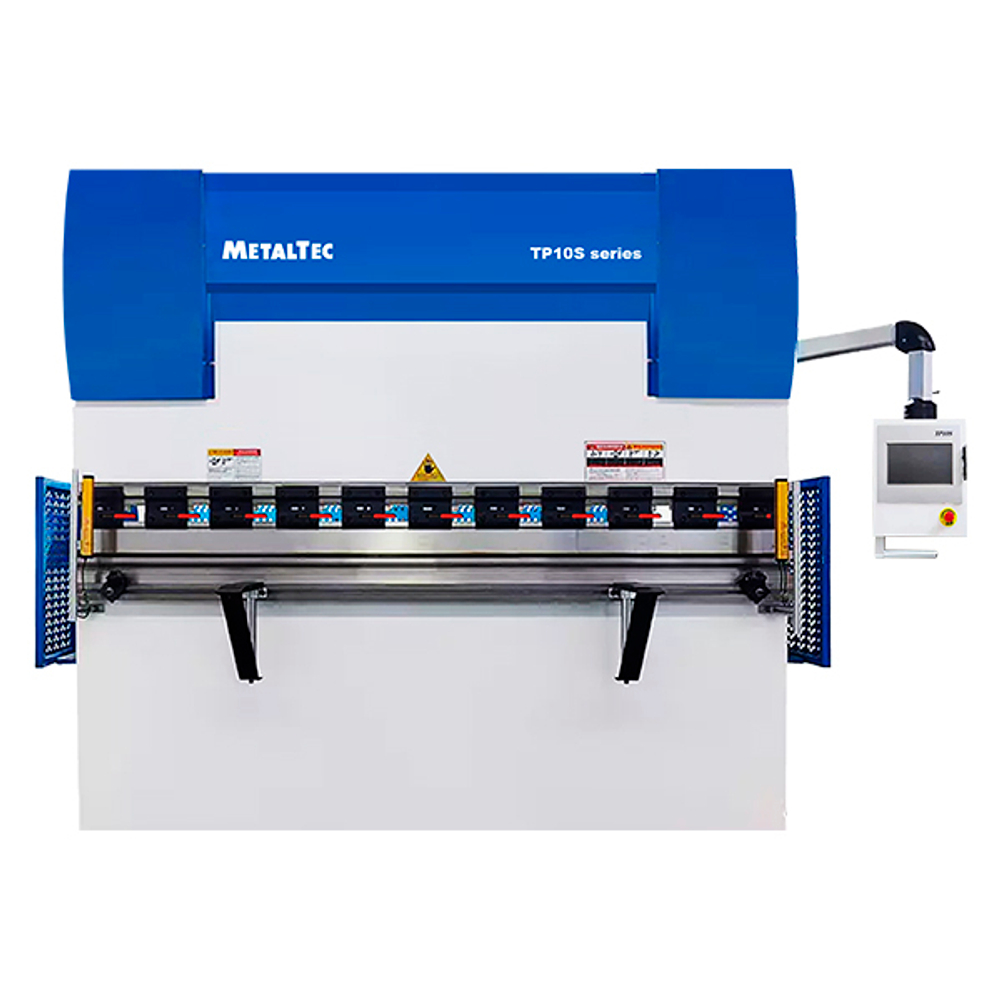

Листогибочный гидравлический пресс MetalTec HBM 100/3200C с ЧПУ контроллером TP10S

Гидравлический листогибочный пресс MetalTec HBM 100/3200C с ЧПУ TP10S — это промышленное оборудование для высокоточной гибки листового металла. Пресс сочетает мощность гидравлической системы с точностью компьютерного управления, обеспечивая стабильное качество изделий при серийном производстве.

Технические характеристики:

• Усилие: 100 тонн

• Рабочая длина: 3200 мм

• Мощность двигателя: 7,5 кВт

• Рабочая скорость: 8,5 м/мин

• Толщина металла:

  • Сталь: до 8 мм

  • Нержавейка: до 6 мм

  • Алюминий: до 10 мм

• Вес оборудования: 5900 кг

• Точность позиционирования: ±0,1 мм

Ключевые преимущества:

✔ ЧПУ TP10S — программирование углов, автоматическая компенсация прогиба
✔ Мощная гидравлика — стабильное усилие по всей длине гиба
✔ Прочная конструкция — усиленная станина для работы с интенсивными нагрузками
✔ Безопасность — двухручное управление, защитные кожухи
✔ Универсальность — гибка различных материалов и профилей

Области применения:

• Автомобилестроение — детали кузовов, рамы, кронштейны

• Машиностроение — корпуса, кожухи, технологическая оснастка

• Вентиляционные системы — воздуховоды, короба, диффузоры

• Электротехника — щиты, шкафы, распределительные устройства

• Строительство — элементы фасадов, кровельные материалы

Комплектация:

• Листогибочный пресс MetalTec HBM 100/3200C

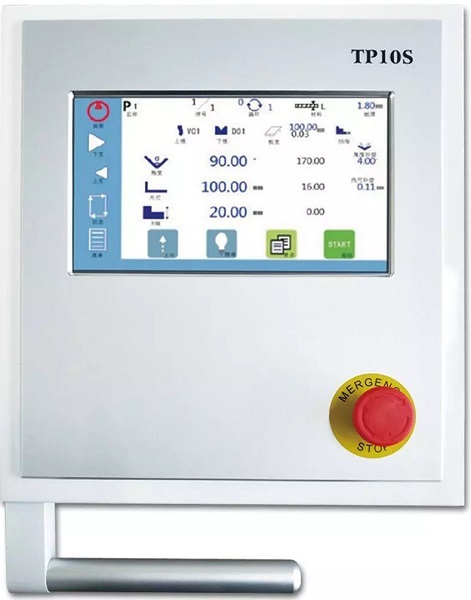

• ЧПУ контроллер TP10S

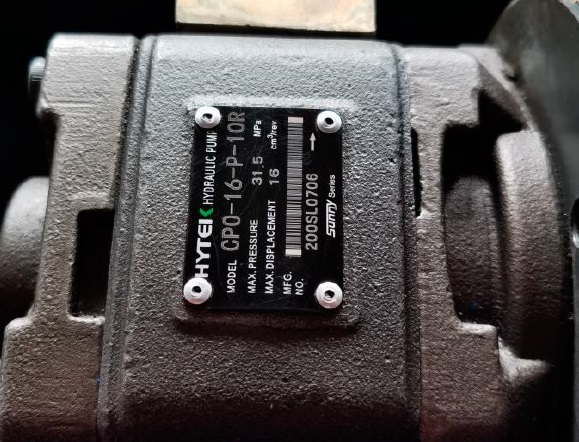

• Гидравлическая система с насосом высокого давления

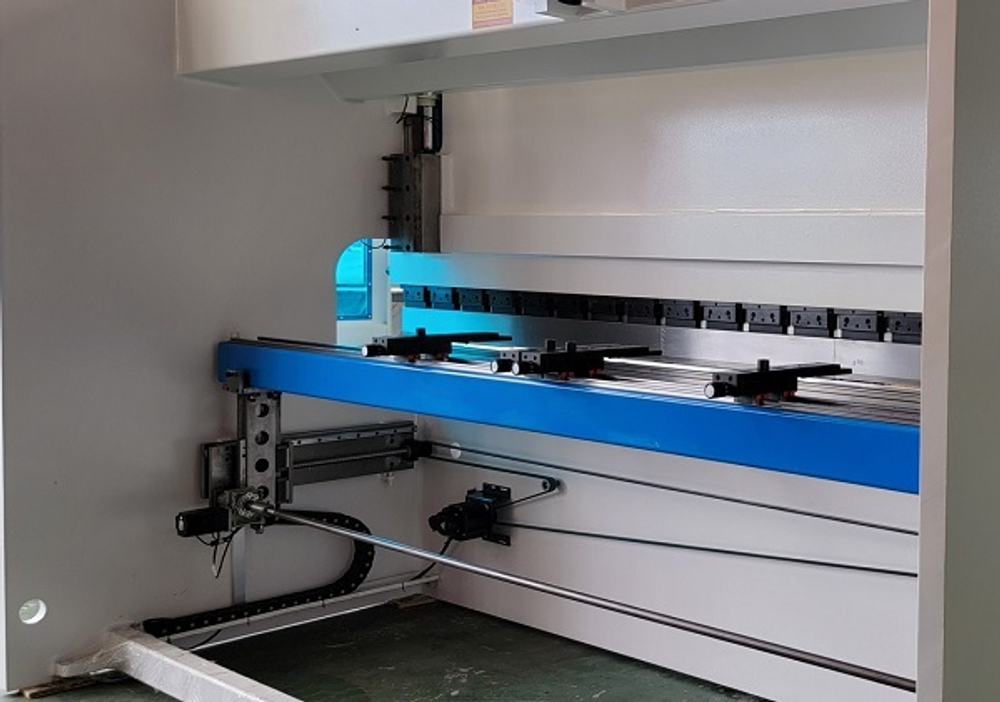

• Задний упор с программируемыми осями

• Защитное ограждение и система безопасности

СХЕМА ОБРАБОТКИ:

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:

F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; S (толщина), мм - толщина материала (листа) для гибки; V (открытие), мм - открытие матрицы; h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки; L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса); R (радиус), мм - внутренний радиус гиба; TS (предел прочности) - предел прочности материала детали для гибки. F = (1,42 x TS x S2 x L) / 1000 x V R = (5 x V) / 32
