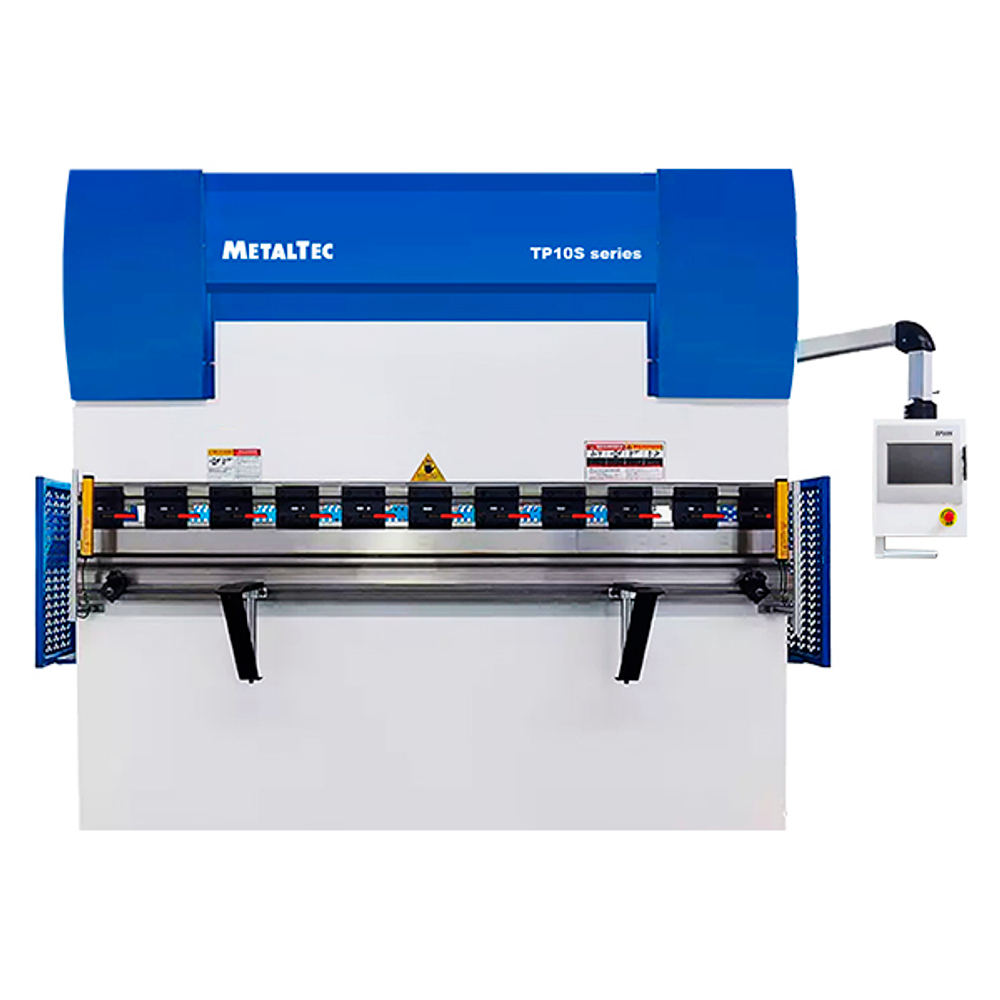

Листогибочный гидравлический пресс MetalTec HBM с ЧПУ контроллером TP10S

Профессиональный листогибочный пресс с ЧПУ управлением

Гидравлический листогибочный пресс MetalTec HBM с ЧПУ TP10S — это современное оборудование для высокоточной гибки листового металла. Сочетание надежной гидравлической системы и продвинутого компьютерного управления обеспечивает стабильное качество изделий при серийном производстве.

Ключевые преимущества:

• ✅ ЧПУ TP10S — программирование углов, автоматическая компенсация прогиба

• ✅ Мощное усилие — 30 тонн для работы с различными материалами

• ✅ Высокая точность — позиционирование ±0,1 мм

• ✅ Безопасность — двухручное управление, защитные кожухи

• ✅ Универсальность — гибка стали, нержавейки, алюминия

Технические характеристики

Обрабатываемые материалы:

• Сталь — до 4 мм

• Нержавеющая сталь — до 3 мм

• Алюминий — до 5 мм

Функциональные возможности

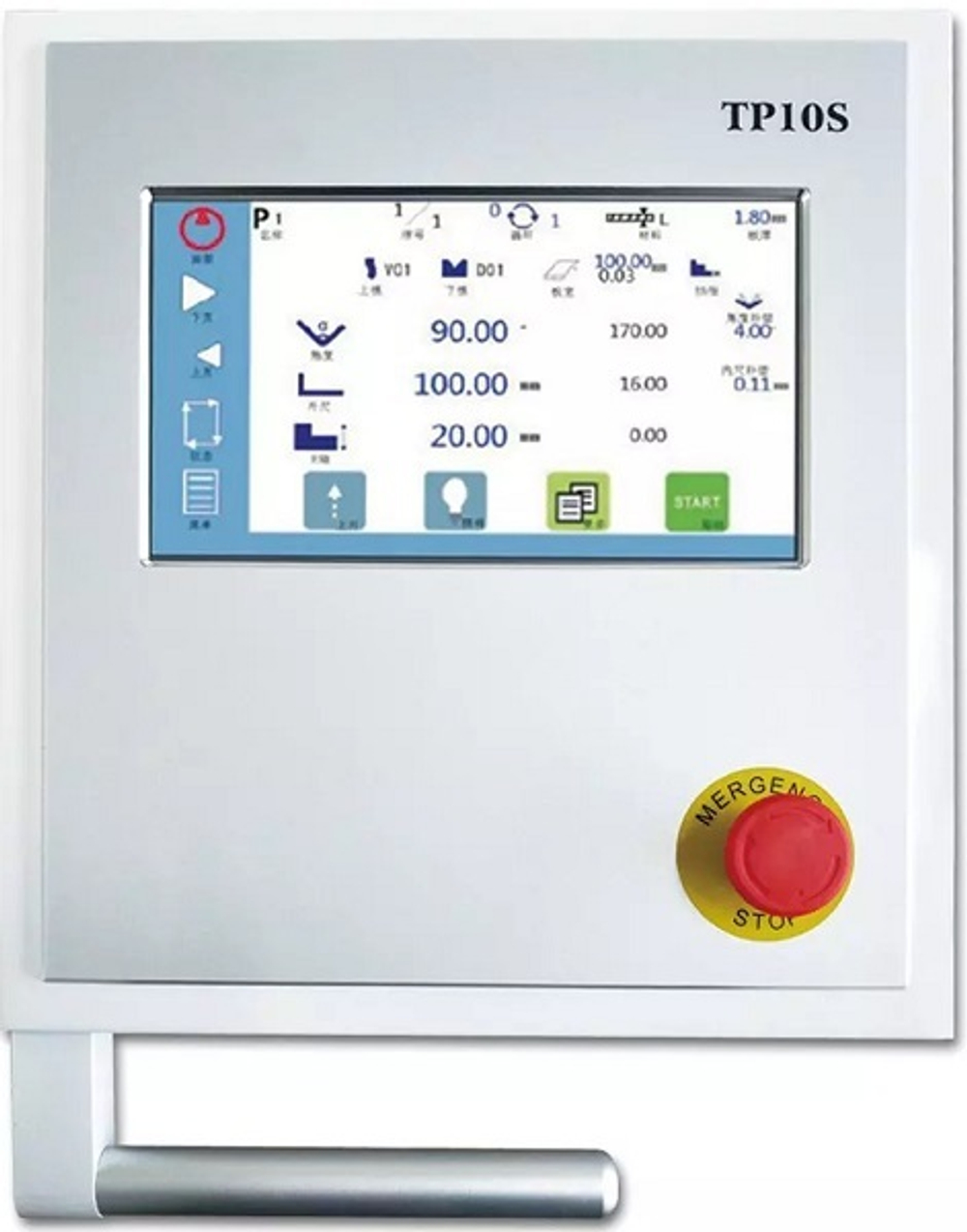

Система ЧПУ TP10S

• Программирование углов гибки

• Автоматическая компенсация прогиба балки

• Управление задним упором по осям

• База данных материалов и углов

• Простое программирование операций

Гидравлическая система

• Плавное регулирование усилия

• Стабильное давление по всей длине гиба

• Насос высокого давления

• Система автоматической смазки

• Энергоэффективная работа

Области применения

Автомобилестроение

• Детали кузовов и рам

• Кронштейны и крепления

• Элементы подвески

Машиностроение

• Корпуса и кожухи оборудования

• Технологическая оснастка

• Промышленные конструкции

Вентиляционные системы

• Воздуховоды и короба

• Диффузоры и адаптеры

• Элементы систем кондиционирования

Электротехника

• Распределительные щиты

• Электротехнические шкафы

• Монтажные панели

Строительство

• Элементы фасадов

• Кровельные материалы

• Архитектурные детали

Мебельное производство

• Металлическая мебель

• Декоративные элементы

• Каркасы и конструкции

Конструктивные преимущества

Прочная станина

• Усиленная конструкция для интенсивных нагрузок

• Минимальный прогиб при максимальном усилии

• Стабильность геометрии в течение всего срока службы

Система безопасности

• Двухрукое управление

• Защитные кожухи и ограждения

• Аварийный останов

• Защита от перегрузок

Эргономика управления

• Интуитивный интерфейс ЧПУ

• Быстрый доступ к часто используемым функциям

• Возможность сохранения программ

• Диагностика системы в реальном времени

Комплектация

Стандартная поставка:

• Листогибочный пресс MetalTec HBM

• Контроллер ЧПУ TP10S

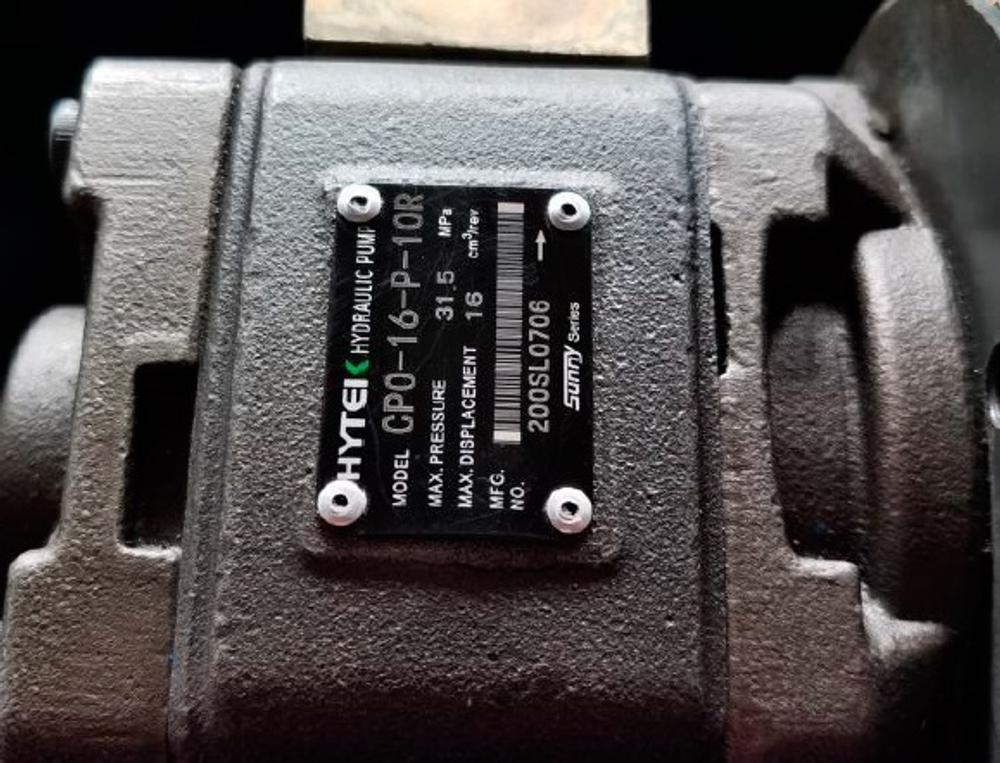

• Гидравлическая система с насосом высокого давления

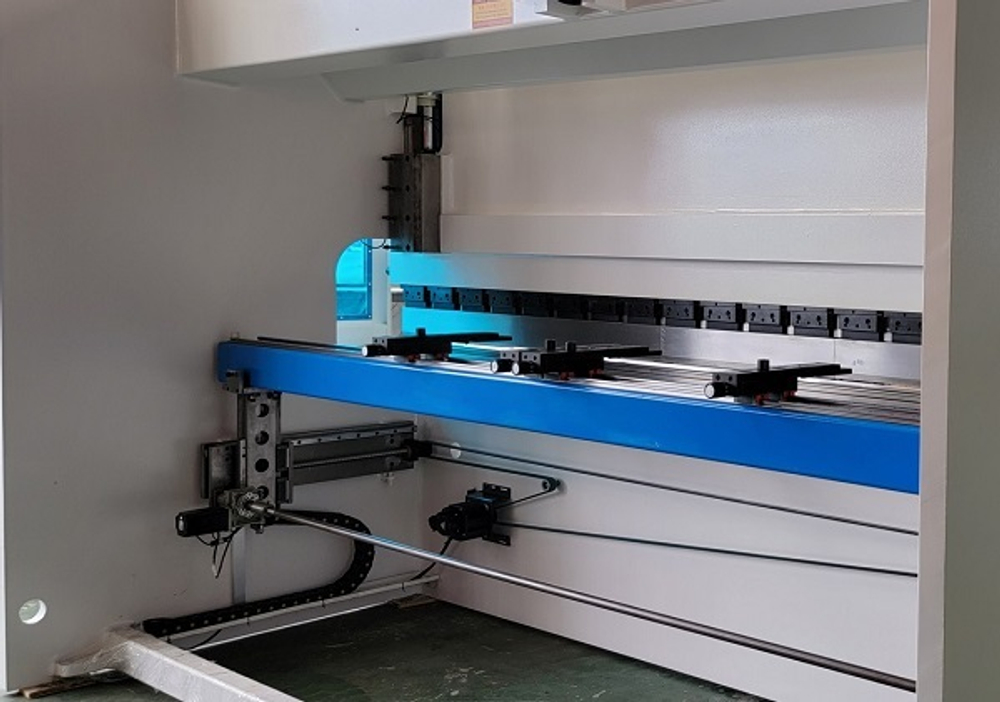

• Задний упор с программируемыми осями

• Защитное ограждение

• Система автоматической смазки

• Комплект документации

Преимущества для вашего производства

Повышение производительности

• Сокращение времени переналадки

• Высокая скорость работы — 9 м/мин

• Минимальное время цикла гибки

• Возможность серийного производства

Обеспечение качества

• Стабильность параметров гибки

• Высокая повторяемость изделий

• Точное соблюдение геометрии

• Минимальный процент брака

Экономическая эффективность

• Снижение трудозатрат

• Минимизация операторских ошибок

• Универсальность обработки материалов

• Долгий срок службы оборудования

Готовы модернизировать ваше производство?

Наши специалисты помогут подобрать оптимальное оборудование и организуют демонстрацию работы пресса.

Звоните для консультации: +7 (495) 902-70-97
Пишите: info@svoger.ru

Профессиональное оборудование с гарантией! Доставка и монтаж по всей России.

СХЕМА ОБРАБОТКИ:

РАСЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:

F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; S (толщина), мм - толщина материала (листа) для гибки; V (открытие), мм - открытие матрицы; h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки; L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса); R (радиус), мм - внутренний радиус гиба; TS (предел прочности) - предел прочности материала детали для гибки. F = (1,42 x TS x S2 x L) / 1000 x V R = (5 x V) / 32
