НАЗНАЧЕНИЕ:

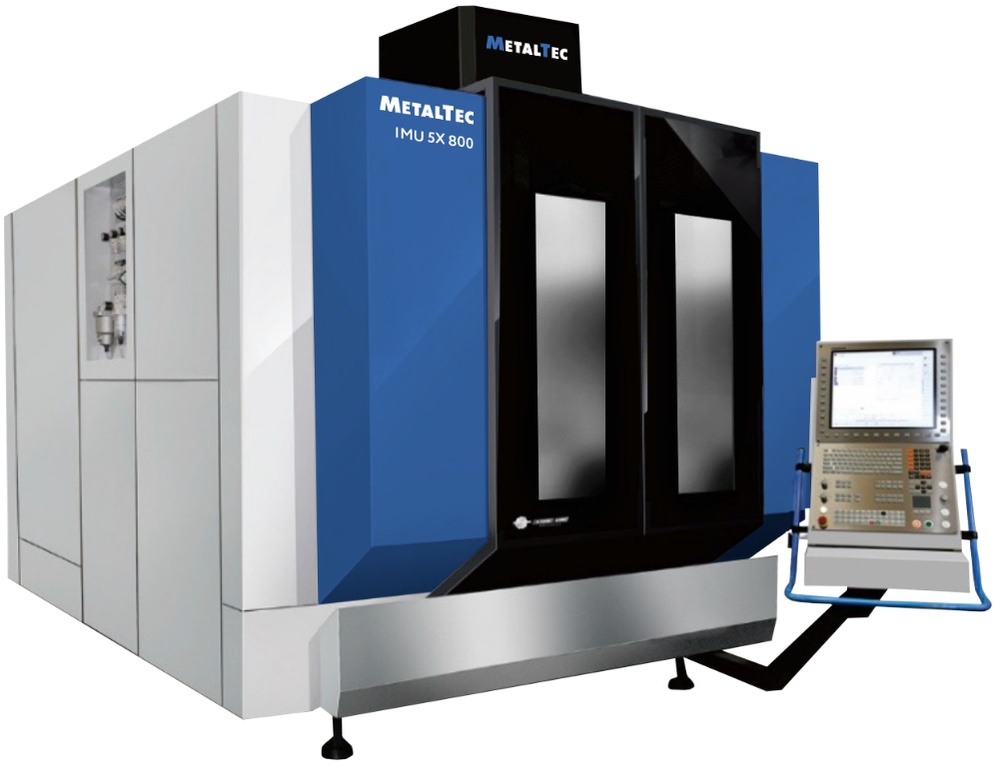

5-ти осевой фрезерный обрабатывающий центр MetalTec IMU 5Х 800 предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д.
Отзывы
Отзывов еще никто не оставлял
0
Reviews
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0
Написать отзыв
Характеристики
Технические характеристики:
-
МодельIMU-5X 800
-
X/Y/Z-перемещения, мм850 / 950 / 550
-
A/C-оси перемещения, °±120/360
-
Расстояние от конца шпинделя до стола (когда A-ось в 0 позиции), мм180 ~ 730
-
Размер стола, ммΦ800
-
Макс.нагрузка, кг600
Шпиндель
-
Частота вращения шпинделя, об/мин15000/HSK-A63
-
Мощность шпинделя (S1/S6-40%), кВт18/22
-
Крутящий момент(S1/S6-40%), Нхм57/70
Подачи
-
X/Y/Z-оси быстрые перемещения, м/мин32 / 32 / 32
-
Макс. Скорость подачи при резании, м/мин20
-
A/C-оси, быстрые перемещения, об/мин20/30
-
Точность позиционирования/повторяемость VDI DGQ 3441 / ISO 230-2VDI DGQ 3441 / ISO 230-2
-
X/Y/Z, мм0.008/0.008/0.007
-
A/C, сек8/8
Магазин инструмента
-
Время смены инструмента, сек.12
-
Макс.длина инструмента, мм300
-
Макс.диаметр инструмента, ммΦ80/Φ120
-
Макс. Вес инструмента, кг8
Повторяемость
-
X/Y/Z, мм0.006 / 0.006 / 0.005
-
A/C, сек5/5
Габариты станка
-
Высота, мм3470
-
Площадь, мм²4800x3855
-
Вес, кг17000
-
Суммарная мощность, кВт70
