НАЗНАЧЕНИЕ:

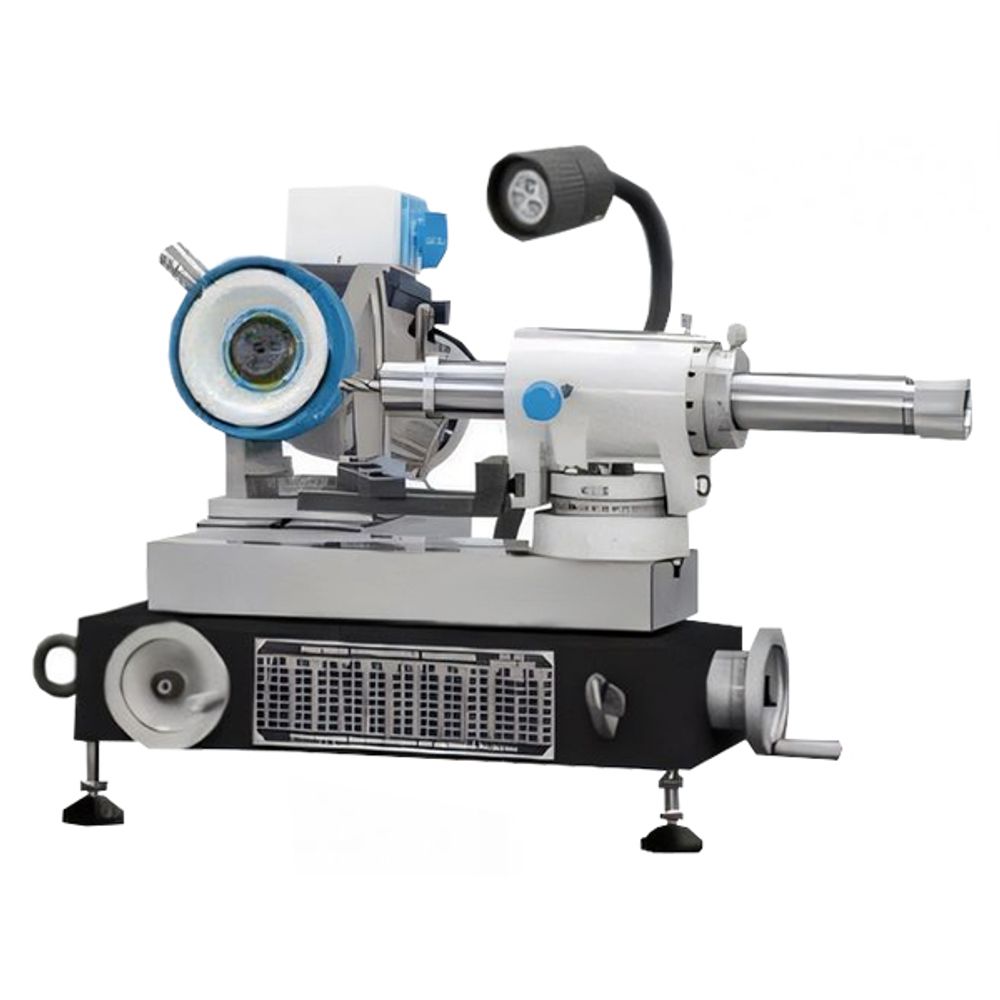

Заточной станок MetalTec M115 предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для металлообрабатывающих производств, а также производств по обработке полимерных материалов и пластиков, где применяются сверла из инструментальных сталей и твёрдых сплавов
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
ОСОБЕННОСТИ:
Станок MetalTec - M115 благодаря своей конструкции позволяет затачивать концевые фрезы. Весь процесс заточки осуществляется вручную – настраивается диаметр, высота затачиваемого инструмента и съем с изношенной грани инструмента.
ПРОЦЕСС ЭКСПЛУАТАЦИИ:
Принцип работы станка заключается в плавном перемещении инструмента (влево и вправо относительно заточного круга), установленного в пневматическое устройство с делительной головкой при помощи цанги (тип 5С). Приспособление для заточки концевых фрез с радиусным торцом поставляется индивидуально по согласованию с заказчиком.
Концевая фреза имеет плавное перемещение за счет конструкции пневматического устройства с делительной головкой. Передвижной упор ограничивает длину хода фрезы в зависимости от высоты инструмента, тем самым позволяя увеличивать производительность станка и снижать нагрузку на направляющие. Настройка диаметра инструмента и съема осуществляются при помощи винтовой пары (винт- гайка). Это обеспечивает точность заточки и снижает влияние человеческого фактора.
Прямолинейность хода заточного стола обеспечивается за счет передачи винт-гайка. Минимальный съем - 0,02 мм.
Станок выполнен в настольном исполнении без системы подачи СОЖ.
