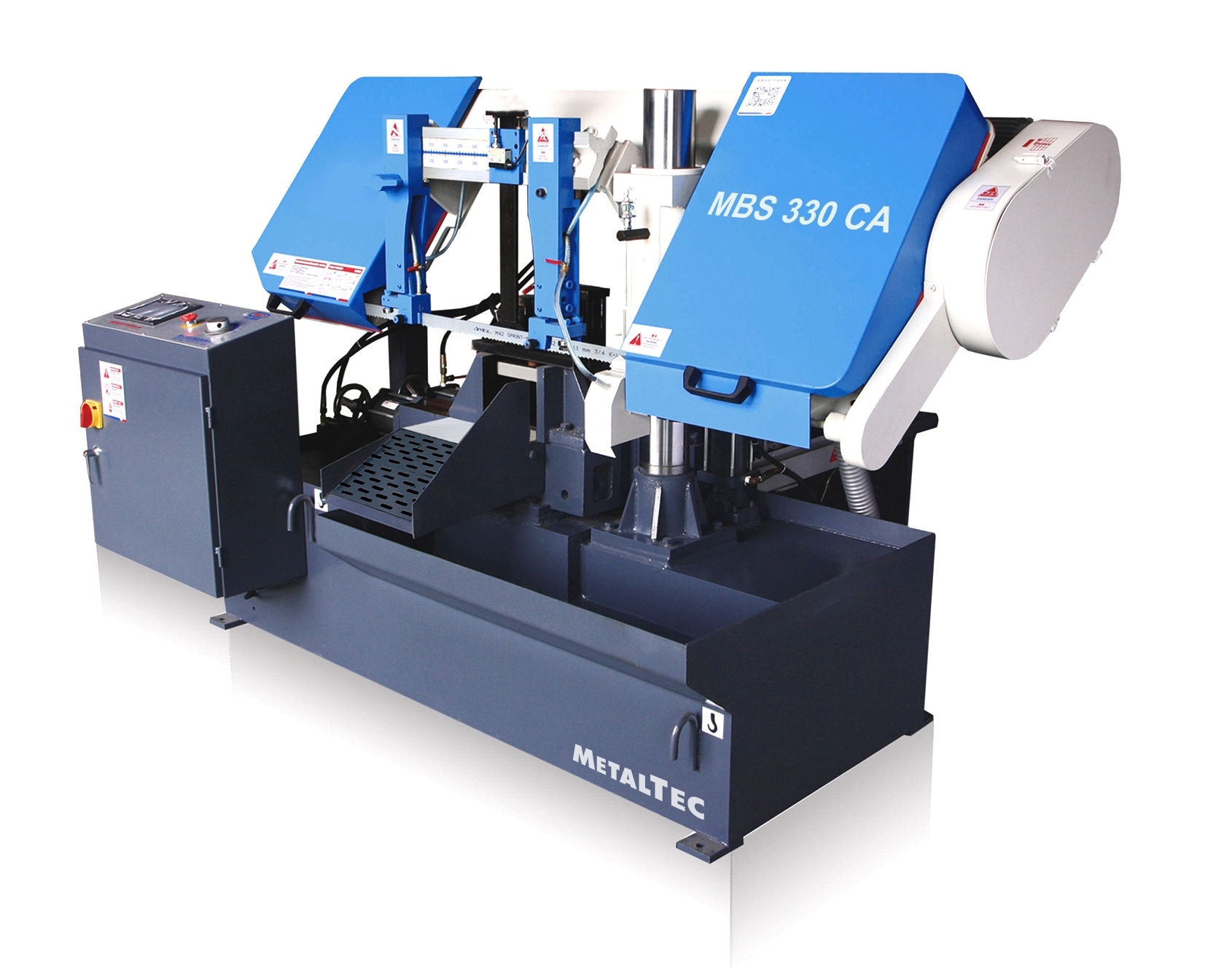

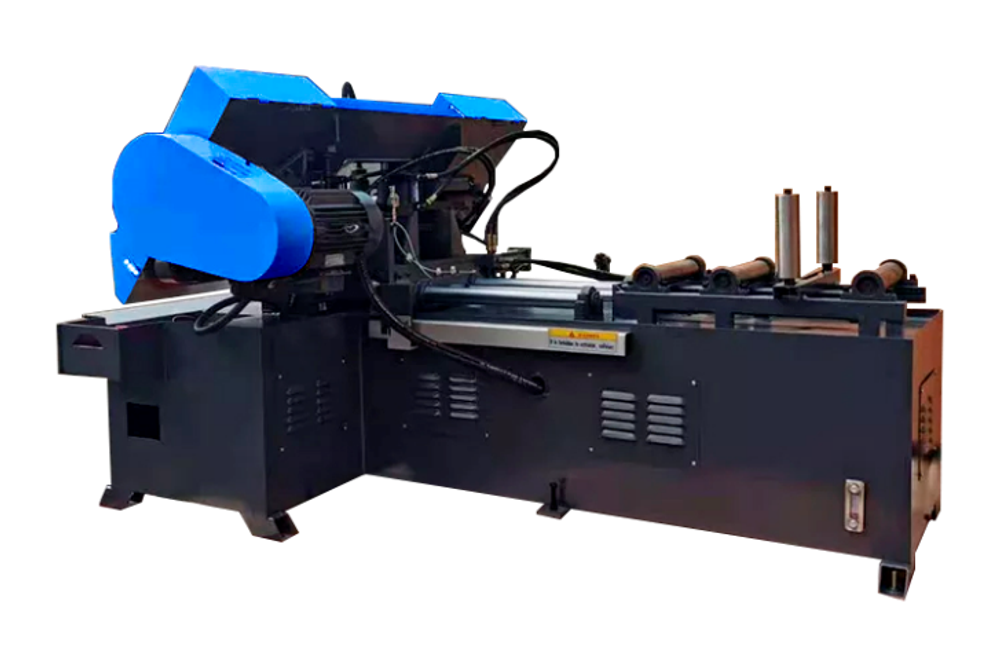

Ленточнопильный станок колонного типа MetalTec MBS 330 CA — это профессиональное оборудование для высокоточной резки металла в автоматическом режиме. Конструкция с двумя колоннами обеспечивает исключительную стабильность и точность обработки.
Преимущества колонной конструкции
-
✅ Жесткая система направляющих — две колонны гарантируют точное перемещение пильной рамы
-
✅ Плавность движения — отсутствие вибрации даже при максимальных нагрузках
-
✅ Высокая повторяемость — точность позиционирования ±0,2 мм
-
✅ Долговечность — усиленная конструкция рассчитана на интенсивную эксплуатацию
Технические характеристики
Почему выбирают ленточнопильный станок колонного типа?
Колонная конструкция обеспечивает значительные преимущества по сравнению с другими типами ленточнопильных станков:
Стабильность обработки
Две колонны высокой стабильности обеспечивают равномерное распределение нагрузки и исключают перекосы при резке. Это особенно важно при работе с твердыми материалами и большими сечениями.
Точность реза
Система направляющих на колоннах гарантирует минимальное отклонение при перемещении пильной рамы. Точность повторения позиционирования составляет ±0,2 мм.
Автоматизация процесса
Ленточнопильный станок колонного типа MetalTec MBS 330 CA выполняет полный цикл работ:
-
Автоматическая фиксация заготовки
-
Плавное опускание рамы по колоннам
-
Прецизионная резка с регулировкой скорости
-
Подъем рамы и разжим тисков
Области применения
Ленточнопильный станок колонного типа предназначен для обработки:
-
Конструкционных и легированных сталей
-
Цветных металлов и сплавов
-
Титановых и никелевых сплавов
Идеальное решение для:
-
Серийного производства
-
Металлообрабатывающих цехов
-
Изготовления металлоконструкций
-
Резки труб и профильного материала
Сравнение с другими типами станков
Особенности конструкции
Ленточнопильный станок колонного типа MetalTec MBS 330 CA оснащен:
-
Двухколонная система — обеспечивает идеальную геометрию перемещений
-
Гидравлические тиски — надежная фиксация заготовок любого размера
-
Система ЧПУ — полная автоматизация технологического процесса
-
Регулировка скорости — плавная настройка параметров резки
Преимущества для производства
Экономическая эффективность:
- Снижение трудозатрат на 60%
- Экономия материала за счет точного реза
- Минимальный процент брака
Технологические преимущества:
- Возможность резки под углом 45°-90°
- Пакетная обработка нескольких заготовок
- Повторяемость циклов без переналадки
Готовы выбрать ленточнопильный станок колонного типа?
Наши специалисты помогут подобрать оптимальную модель для ваших задач.
Звоните для консультации: +7 (495) 902-70-97
Пишите: info@svoger.ru
Гарантия 24 месяца! Доставка по всей России. Профессиональный монтаж.
СХЕМЫ ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ |
ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ |
СТАЛЬНОЙ ПРУТОК |
 |
 |
 |
ПРИНЦИПЫ УКЛАДКИ ЗАГОТОВОК ДЛЯ ЗАЖИМА:
Для обеспечения стабильности положения заготовок при пилении, следуйте общим правилам укладки заготовок для зажима в тисках. Основные принципы и примеры укладки, в зависимости от формы поперечного сечения заготовки и количества укладываемых заготовок представлены на следующей диаграмме.
Неправильное крепление и сохранение подвижности может привести к смещению заготовки в процессе пиления и повреждению пильного инструмента.
Конструктивные особенности
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |

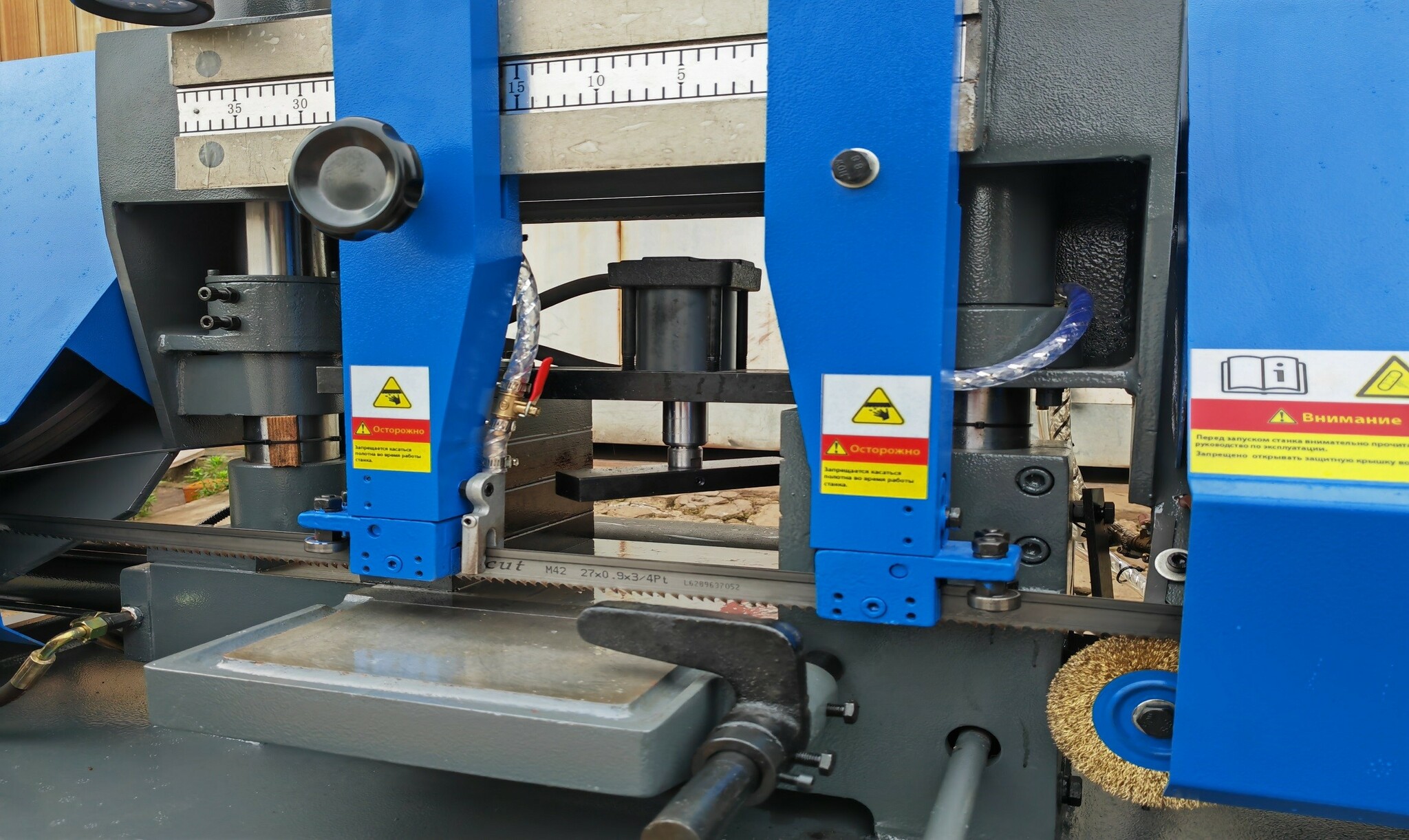

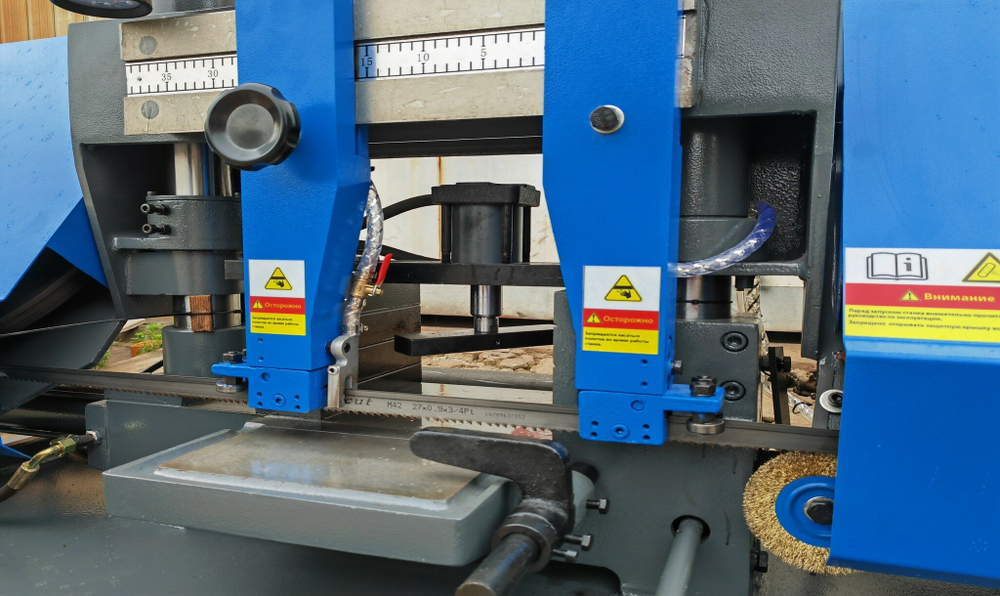

НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА
Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна).
Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации
|
 |

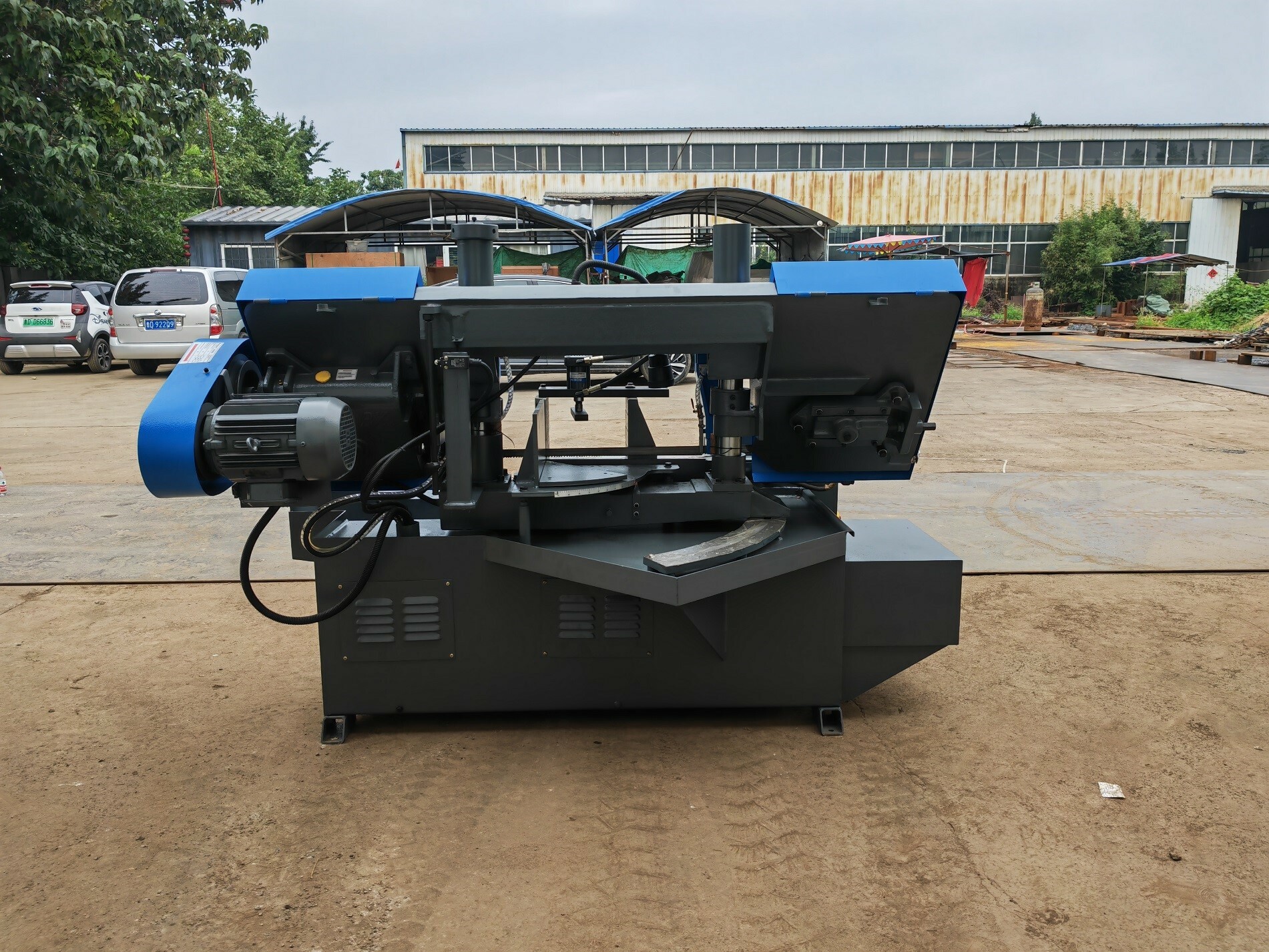

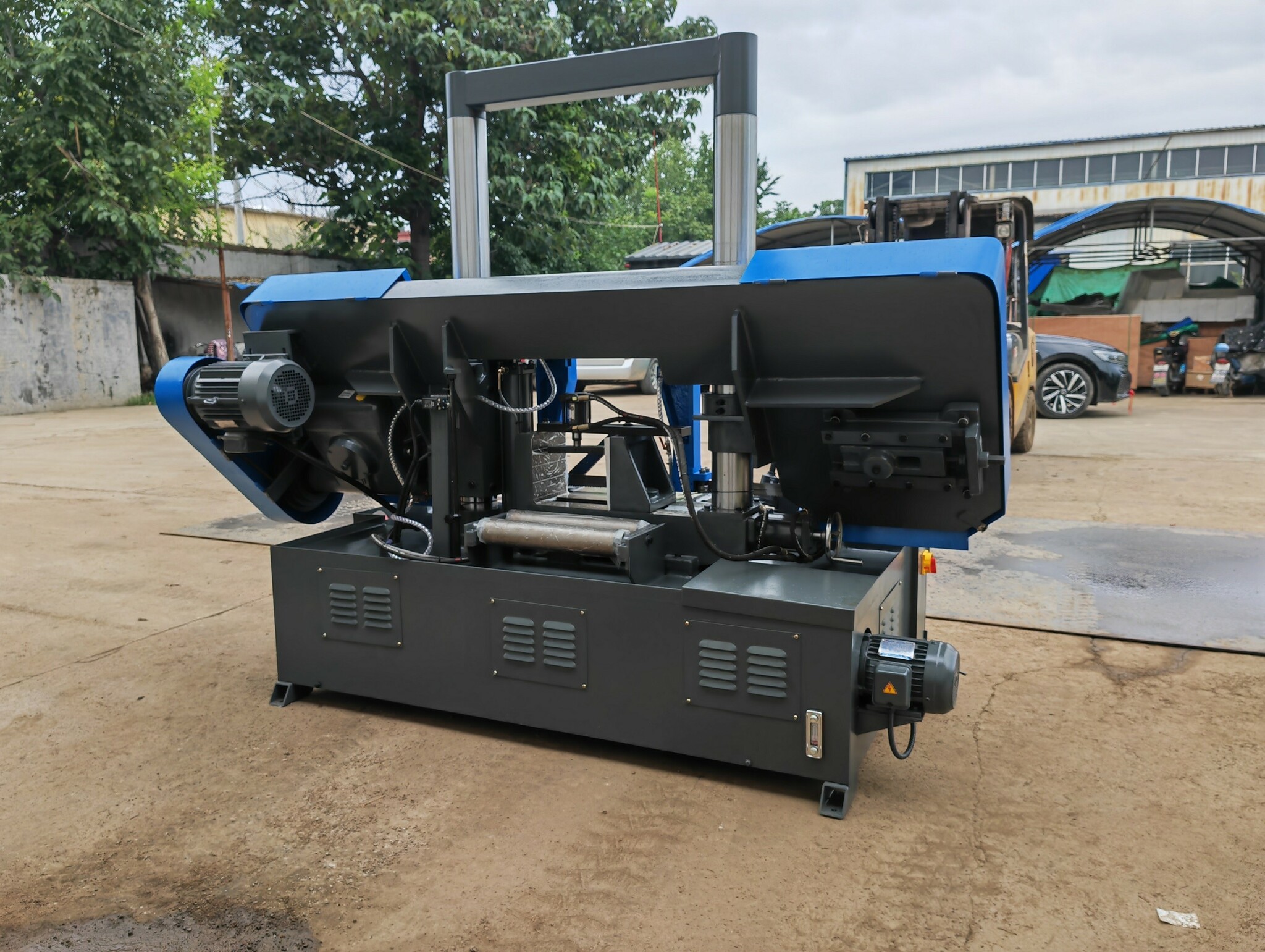

КОЛОННЫЙ ТИП СТАНКА
Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа – точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.
Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.
|
 |
ГЛАВНЫЙ ДВИГАТЕЛЬ
Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 3 и 4 кВт.
|
 |

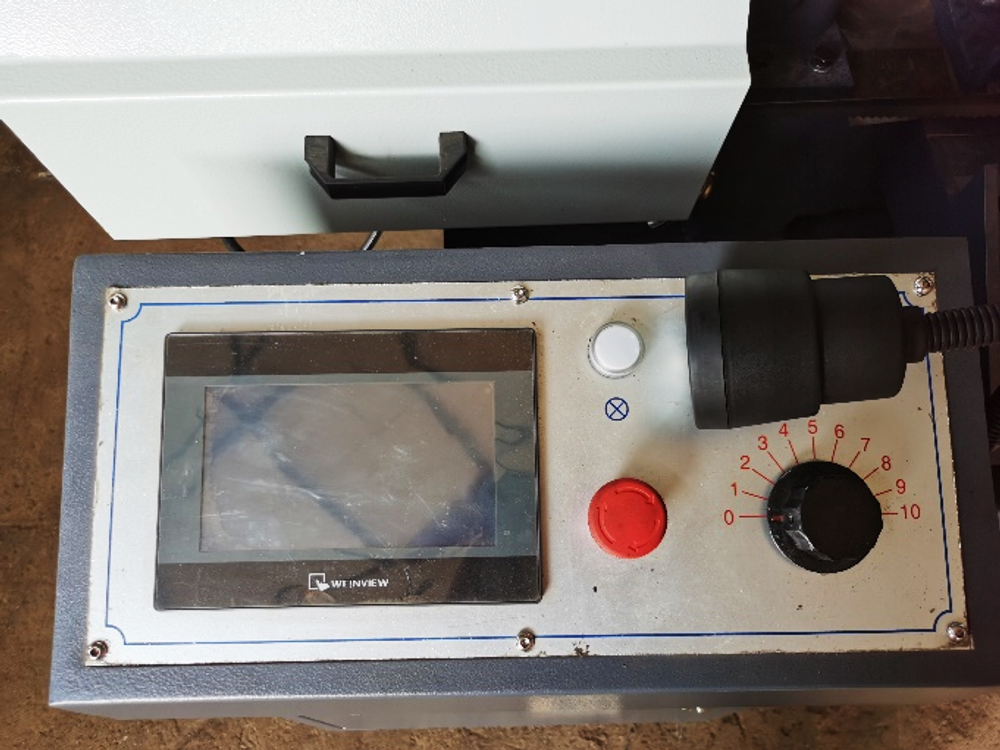

ПАНЕЛЬ ОПЕРАТОРА
Эргономичная панель оператора позволяет беспрепятственно управлять рабочими узлами станка:
- пуск цикла пиления в автоматическом режиме
- управление органами станка в ручном режиме
|
 |
ГИДРАВЛИЧЕСКИЕ ТИСКИ
Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие гидравлических тисков осуществляется в автоматическом режиме при начале и остановке цикла.
|
 |
РЕГУЛИРОВКА СКОРОСТИ ПИЛЕНИЯ
Бесступенчатая регулировка скорости – 20 - 80 м/мин.
|
 |

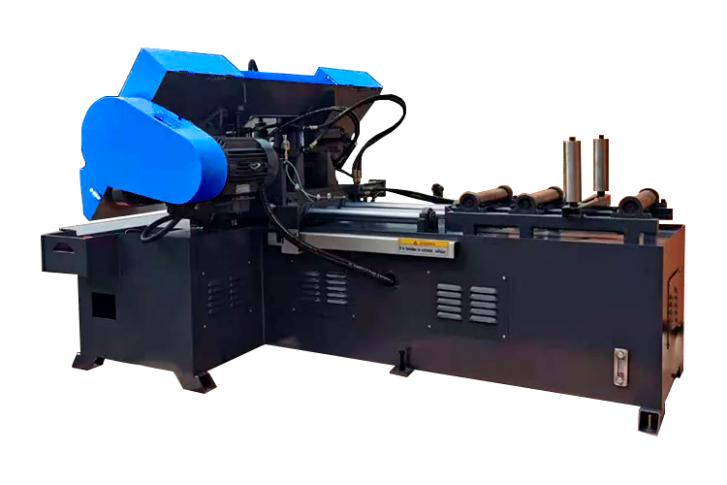

АВТОМАТИЧЕСКАЯ ПОДАЧА
Т – образная конструкция станка включает автоматический рольганг для базирования и продвижения заготовок в зону пиления. Максимальное продвижение за один раз – 400 мм. Рольганг оснащен ограничительными и поддерживающими роликами для надежного и перпендикулярного базирования длинных заготовок, а также для плавной подачи.
|
 |

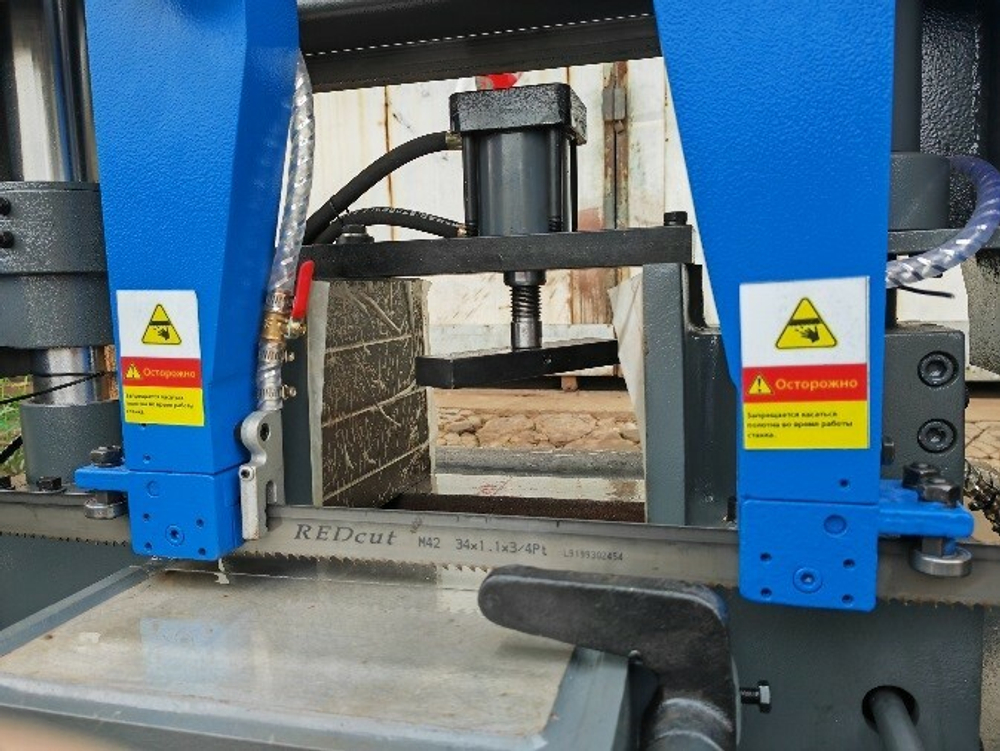

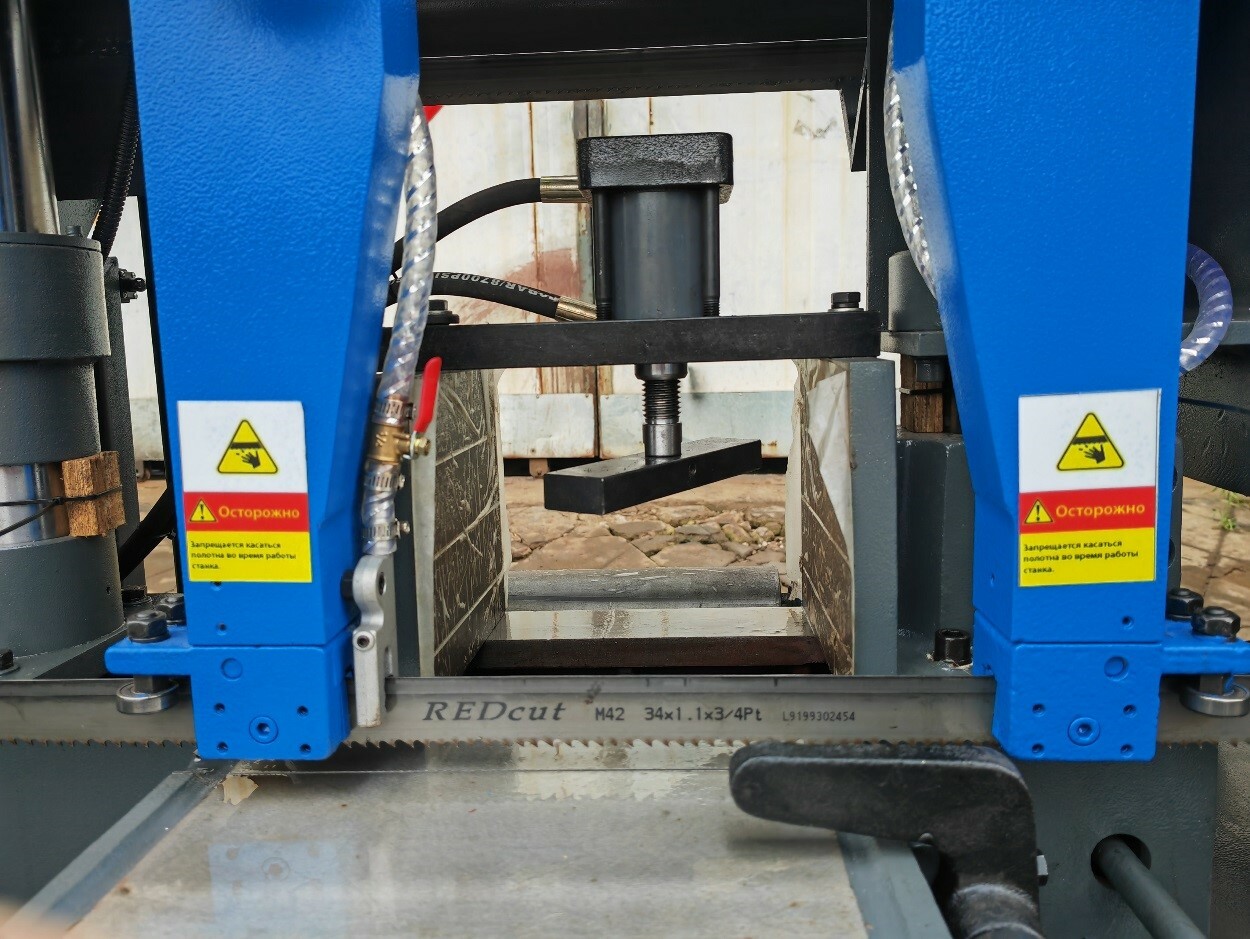

ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ
Станок оснащен гидравлическим прижимом для пакетной резки, позволяющим надежно фиксировать несколько заготовок для получения точного и качественного реза.
|
