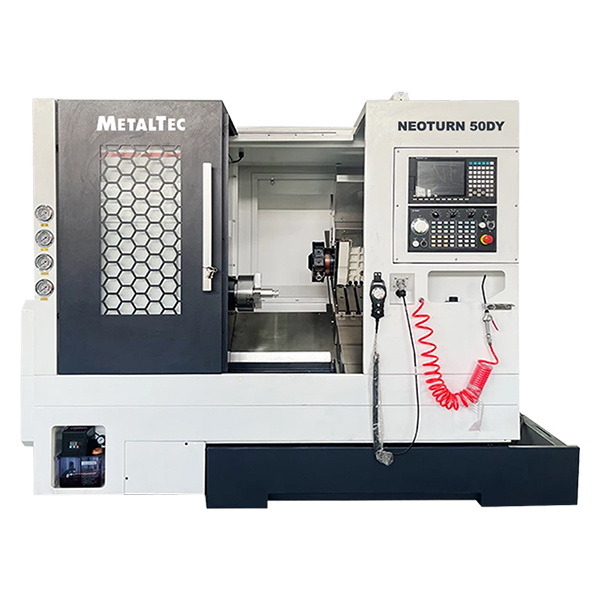

- MetalTec Neo Turn 50DY (150) Токарный автомат с ЧПУ
НАЗНАЧЕНИЕ:
MetalTec TCK50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.
Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.
Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.
Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.
По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.
ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ:
|
Наименование |
Модель |
Бренд |
|
Система ЧПУ |
22TB |
SYNTEC (Тайвань) |
|
Подшипники шпинделя |
P4 |
NTUS (Германия) |
|
Подшипники по ШВП |
P4 |
NSK (Япония) |
|
4+4*4 приводная голова |
ER25-Y |
TJ (Тайвань) |
|
Двигатель шпинделя и привод |
11 |
SYNTEC (Тайвань) |
|
Направляющие |
CGH35CA2R |
INA (Германия) |
|
ШВП |
3210 |
THK (Япония) |
|
Автоматическая система смазки |
2L |
HURUN SHANGHAI |
|
Гидравлическая станция |
1.5KW |
ELLTE Nanjing |
|
Насос СОЖ |
450W |
ZHENS domestic |
|
Электрические компоненты |
Автоматический выключатель/реле |
Snyder France |
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0
-
_x000D_ Модель_x000D__x000D_ Neo Turn 50DY_x000D_
-
_x000D_ Расстояние над станиной, мм_x000D__x000D_ 510_x000D_
-
_x000D_ Макс. диаметр вращения, мм_x000D__x000D_ 180_x000D_
-
_x000D_ Диаметр отверстия патрона, мм_x000D__x000D_ 56_x000D_
-
_x000D_ Проходное отверстие шпинделя, мм_x000D__x000D_ 46_x000D_
-
_x000D_ Скорость вращения шпинделя, об/мин_x000D__x000D_ 5000_x000D_
-
_x000D_ Мощность главного двигателя, кВт_x000D__x000D_ 7,5 / 11_x000D_
-
_x000D_ Торец шпинделя_x000D__x000D_ A2-5_x000D_
-
_x000D_ Ход по оси X, мм_x000D__x000D_ 1100_x000D_
-
_x000D_ Ход по оси Z, мм_x000D__x000D_ 500_x000D_
-
_x000D_ Скорость перемещения по осям X, Z, м/мин_x000D__x000D_ 24_x000D_
-
_x000D_ Скорость перемещения по оси Y, м/мин_x000D__x000D_ 15_x000D_
-
_x000D_ Зажимная система_x000D__x000D_ 3-х кулачковый патрон_x000D_
-
_x000D_ Диаметр патрона, дюймов_x000D__x000D_ 6_x000D_
-
_x000D_ Крутящий момент по оси X, Нм_x000D__x000D_ 11_x000D_
-
_x000D_ Крутящий момент по оси Z, Нм_x000D__x000D_ 11_x000D_
-
_x000D_ Модель направляющей по оси Х_x000D__x000D_ CGH35CA2R_x000D_
-
_x000D_ Модель направляющей по оси Z_x000D__x000D_ CGH35CA2R_x000D_
-
_x000D_ ШВП по осям X / Z_x000D__x000D_ 3210 / 3210_x000D_
-
_x000D_ Количество инструмента в резцедержателе, шт._x000D__x000D_ 8_x000D_
-
_x000D_ Скорость вращения приводного инструмента, об/мин_x000D__x000D_ 4000_x000D_
-
_x000D_ Мощность приводного инструмента, кВт_x000D__x000D_ 2,3_x000D_
-
_x000D_ Размер инструмента, мм_x000D__x000D_ 20 X 20 / 32_x000D_
-
_x000D_ Цанга_x000D__x000D_ ER25_x000D_
-
_x000D_ Напряжение насоса СОЖ, В_x000D__x000D_ 380 / 250_x000D_
-
_x000D_ Периодическое осевое перемещение шпинделя, мм_x000D__x000D_ ≤ 0,005_x000D_
-
_x000D_ Конус радиального биения шпинделя, мм_x000D__x000D_ ≤ 0,005_x000D_
-
_x000D_ Повторяемость по X и Z, мм_x000D__x000D_ ≤ 0,005_x000D_
-
_x000D_ Точность позиционирования по X и Z, мм_x000D__x000D_ ≤ 0,01_x000D_
-
_x000D_ Постоянство диаметра обрабатываемой детали, мм_x000D__x000D_ ≤ 0,01 / 150_x000D_
-
_x000D_ Плоскостность обрабатываемой заготовки, мм_x000D__x000D_ ≤ 0,01 / 200_x000D_
-
_x000D_ Округлость обрабатываемой заготовки, мм_x000D__x000D_ ≤ 0,005 / 75_x000D_
-
_x000D_ Шероховатость поверхности, мм_x000D__x000D_ ≤ Ra1.4μm_x000D_
-
_x000D_ Точность обработки_x000D__x000D_ IT6_x000D_
-
_x000D_ Повторяющаяся точность позиционирования по оси С, °_x000D__x000D_ ≤ 0,0027_x000D_
-
_x000D_ Длина, мм_x000D__x000D_ 2400_x000D_
-
_x000D_ Ширина, мм_x000D__x000D_ 1700_x000D_
-
_x000D_ Высота, мм_x000D__x000D_ 1900_x000D_
-
_x000D_ Вес, кг_x000D__x000D_ 2900_x000D_
