Назначение

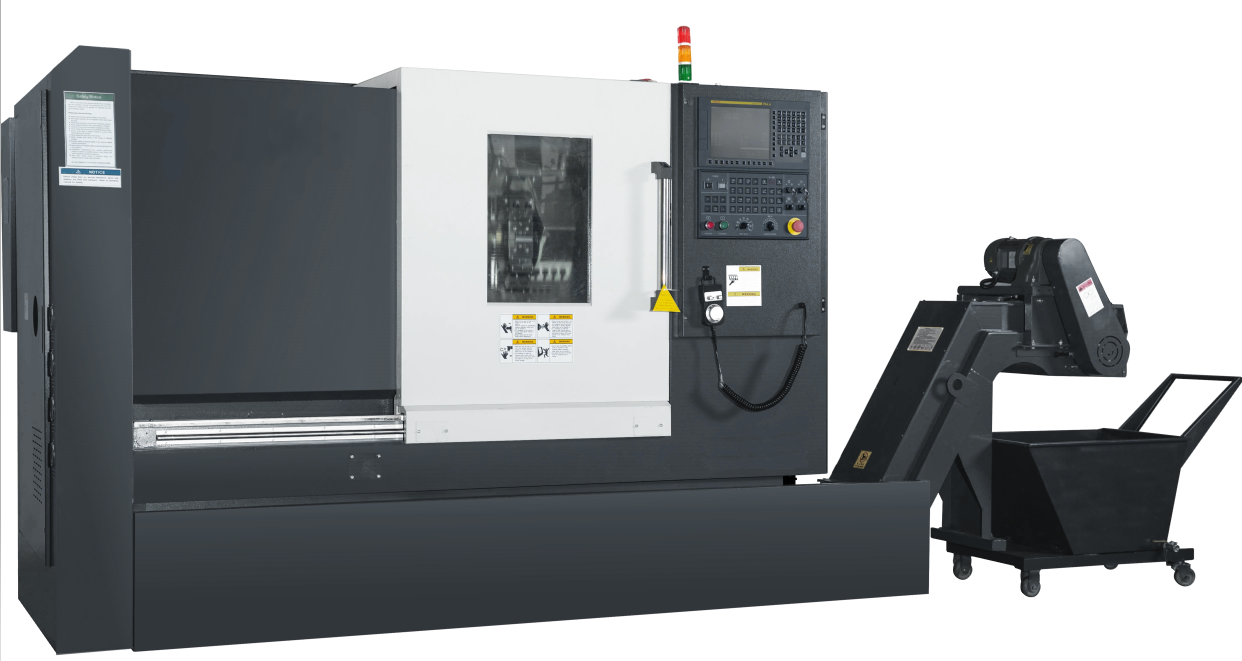

Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Серия станков MetalTec NEXUS обладают Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
Комплектация
- Наклонная станина под 300
- Подготовка под барфидер
- ШВП и линейные направляющие производство Тайвань
- Автоматический стружечный конвейер
- Автоматическая система смазки направляющих
- Вспомогательный LED источник света
- Кабинетная защита
- Комплект ЗИП
Способы обработки
 |  |  |  |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0
- МодельMetalTec NEXUS 35M
- Система ЧПУSiemens 808DA ver. 16 + transmit
- Серводвигатели по осям Х / ZSiemens
- Макс. диаметр над станиной, мм420
- Макс. диаметр над суппортом, мм185
- Макс. диаметр обработки, мм (диск)100
- Макс. диаметр обработки, мм (вал)100
- Макс. длина обработки, мм250
- Диапазон оборотов, об/мин100-4000
- Отверстие патрона, мм56
- Проходное отверстие шпинделя, мм40
- Торец шпинделя
- Гидравлический патрон IVY - производство Германия, ммЦанговый патрон 0-40мм (цанги:￠20,￠25,￠30,￠40)
- Ход по оси Х, мм380
- Ход по оси Z, мм350
- Ход по оси Y, мм+/- 50
- Ускоренное перемещение по осям X / Z, м/мин24 / 24
- ТипЭлектрическая револьверная головка
- Количество инструмента8
- Радиальный держатель инструмента8 шт (размер инструмента: 20x20 мм)
- Держатель торцевого инструмента3 шт (размер инструмента: 20x20 мм)
- Держатель расточных инструментов3 шт (￠25мм)
- Напряжение, В / Гц380 В/50 Гц
- Мощность главного двигателя VEICHI, кВт5,5/7,5
- Насос СОЖ высокого давления, W300
- Точность позиционирования , мм0,022
- Повторяемость, мм0,006
- Приводной инструментТурель с приводным инструментом 2+2
- Номинальная скорость, об/мин2000
- Номинальный крутящий момент, Нм4.78
- Номинальный ток, А3,0
- Номинальная мощность, кВт, л.с.1.00 / 1.36
- Макс допустимые обороты, об/мин3000
- Макс. крутящий момент, Нм14.30
- Максимальный ток, А9,0
- Статический крутящий момент6,0
- Момент инерции, кг/см215,30
- Рабочий диапазон оборотовдо 2000
- Система измерения и привязки инструментаRenishaw
- Длина, мм2500
- Ширина, мм2100
- Высота, мм2000
- Вес нетто, кг2000
- Длина, мм2500
- Ширина, мм3000
- Высота, мм2300
- Вес брутто, кг2500
