НАЗНАЧЕНИЕ:

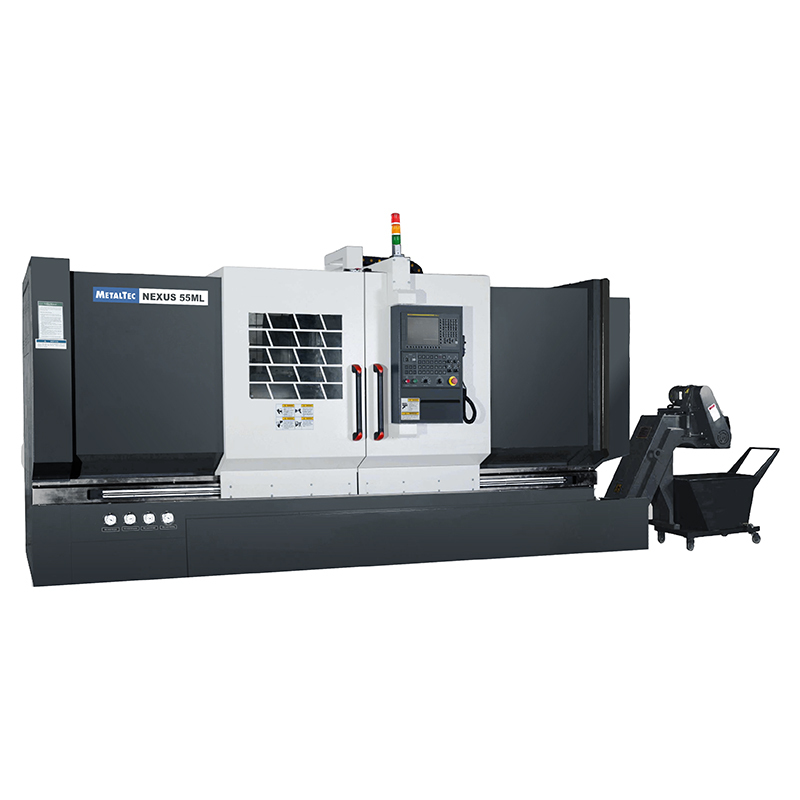

Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

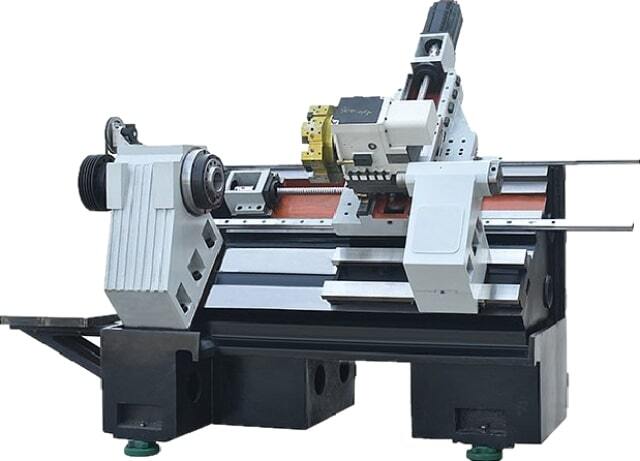

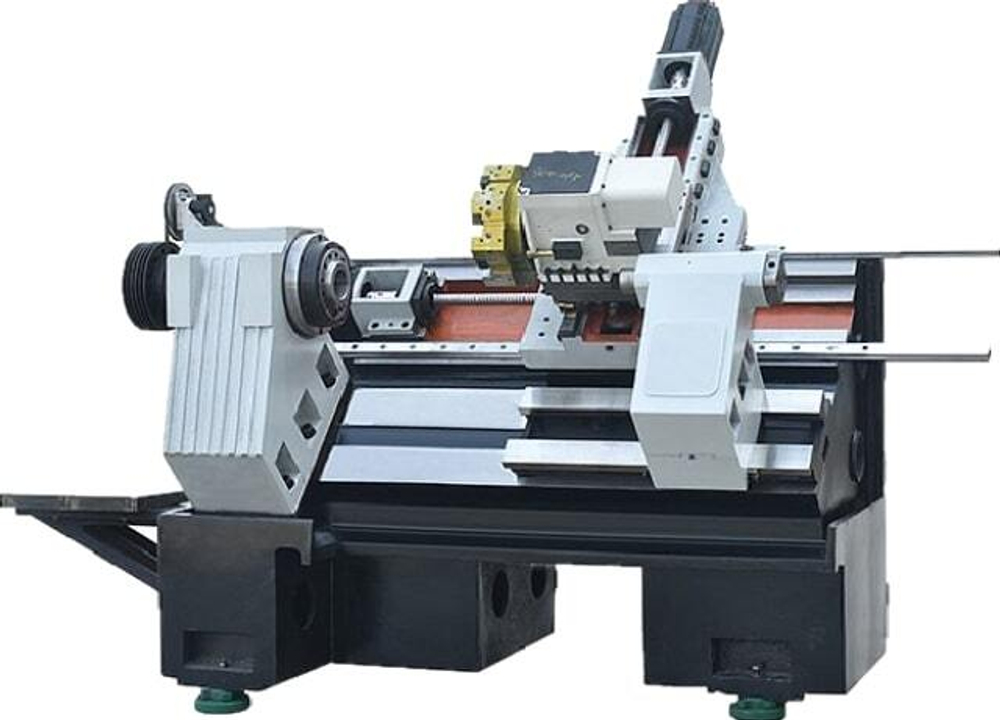

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
СХЕМА ОБРАБОТКИ:
 |  |  |  |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0

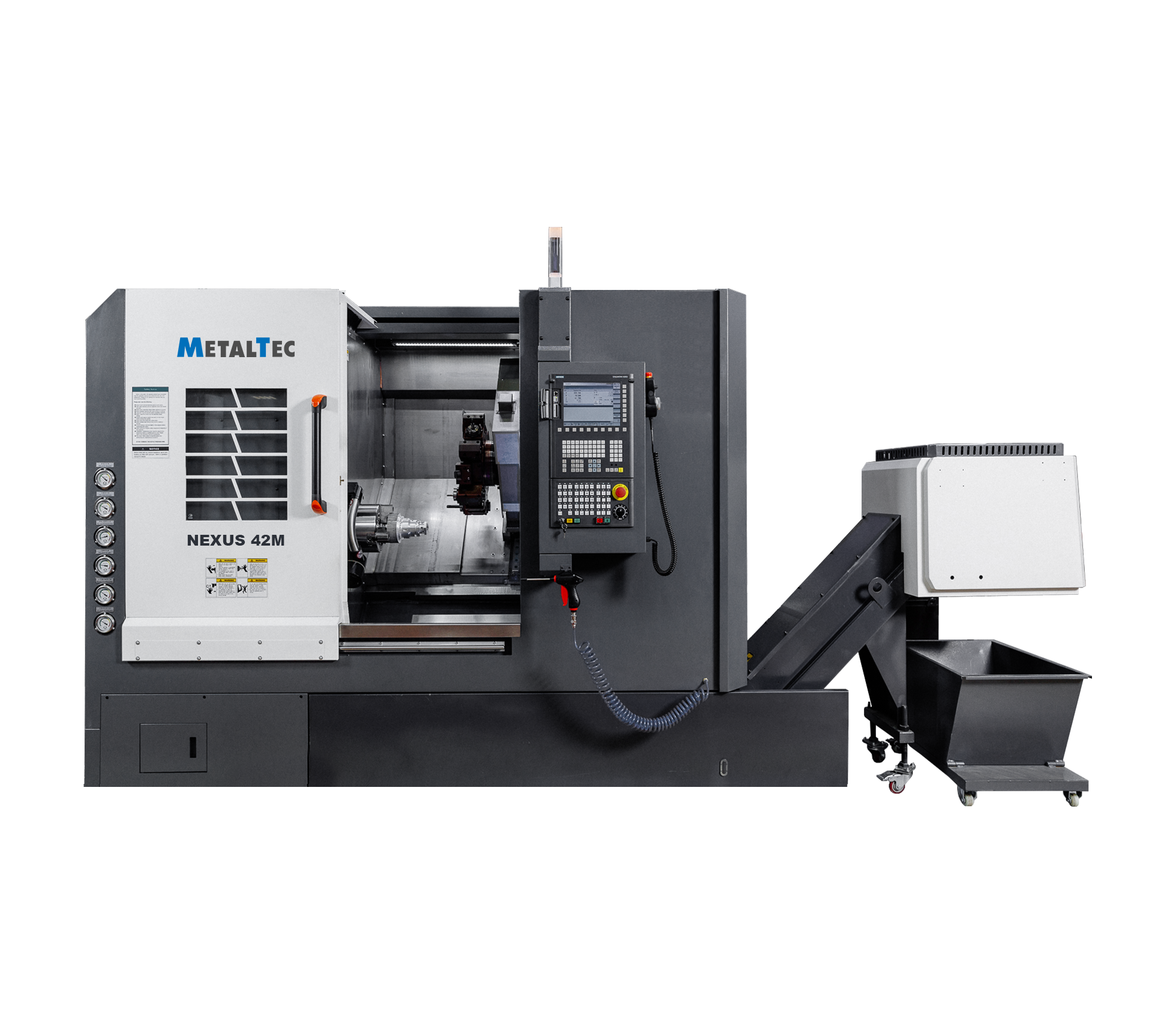

- МодельMetalTec NEXUS 42M

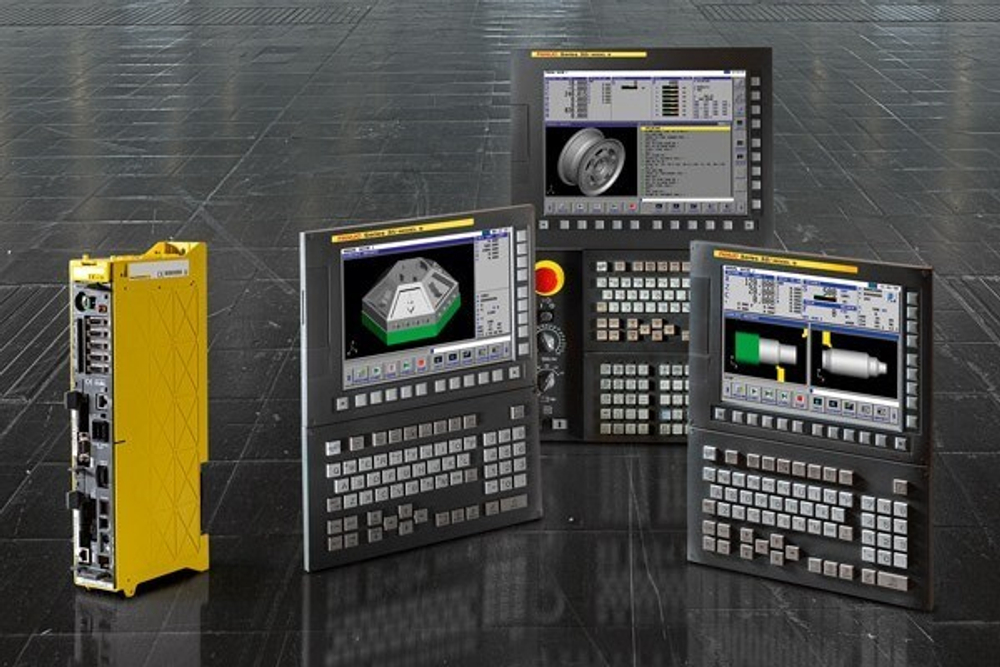

- Система ЧПУFANUC 0i TF PLUS (5)

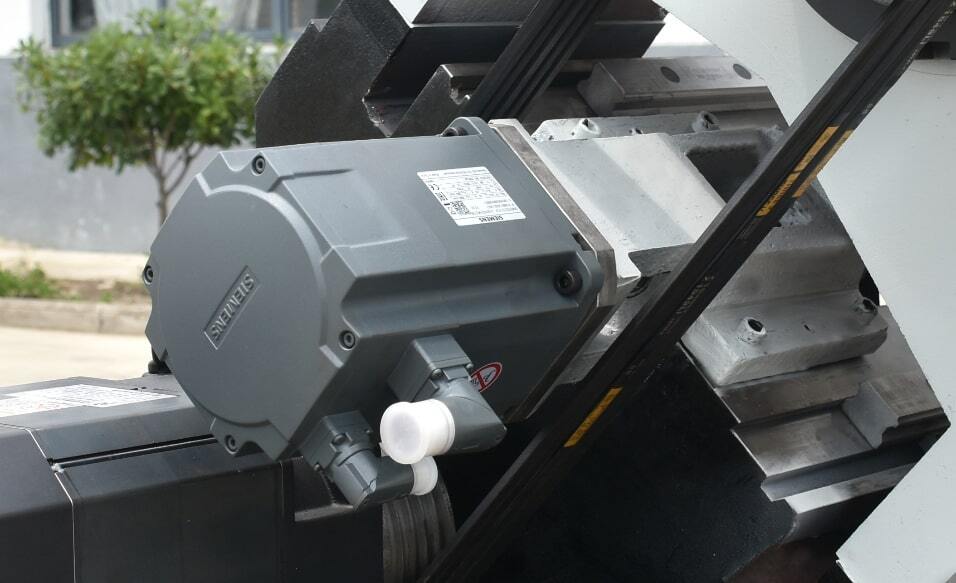

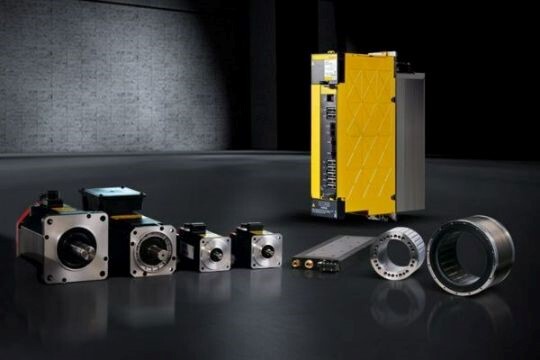

- Серводвигатели по осям Х / ZFANUC
- Макс. диаметр над станиной, мм420
- Макс. диаметр над суппортом, мм250
- Расстояние между центрами, мм550
- Макс. диаметр обработки, мм (диск)280
- Макс. диаметр обработки, мм (вал)250
- Макс. длина обработки, мм (вал)450
- Макс. обороты, об/мин50 - 3500
- Отверстие шпинделя, мм62
- Макс. диаметр сквозного отверстия, мм45
- Торец шпинделяA2-6

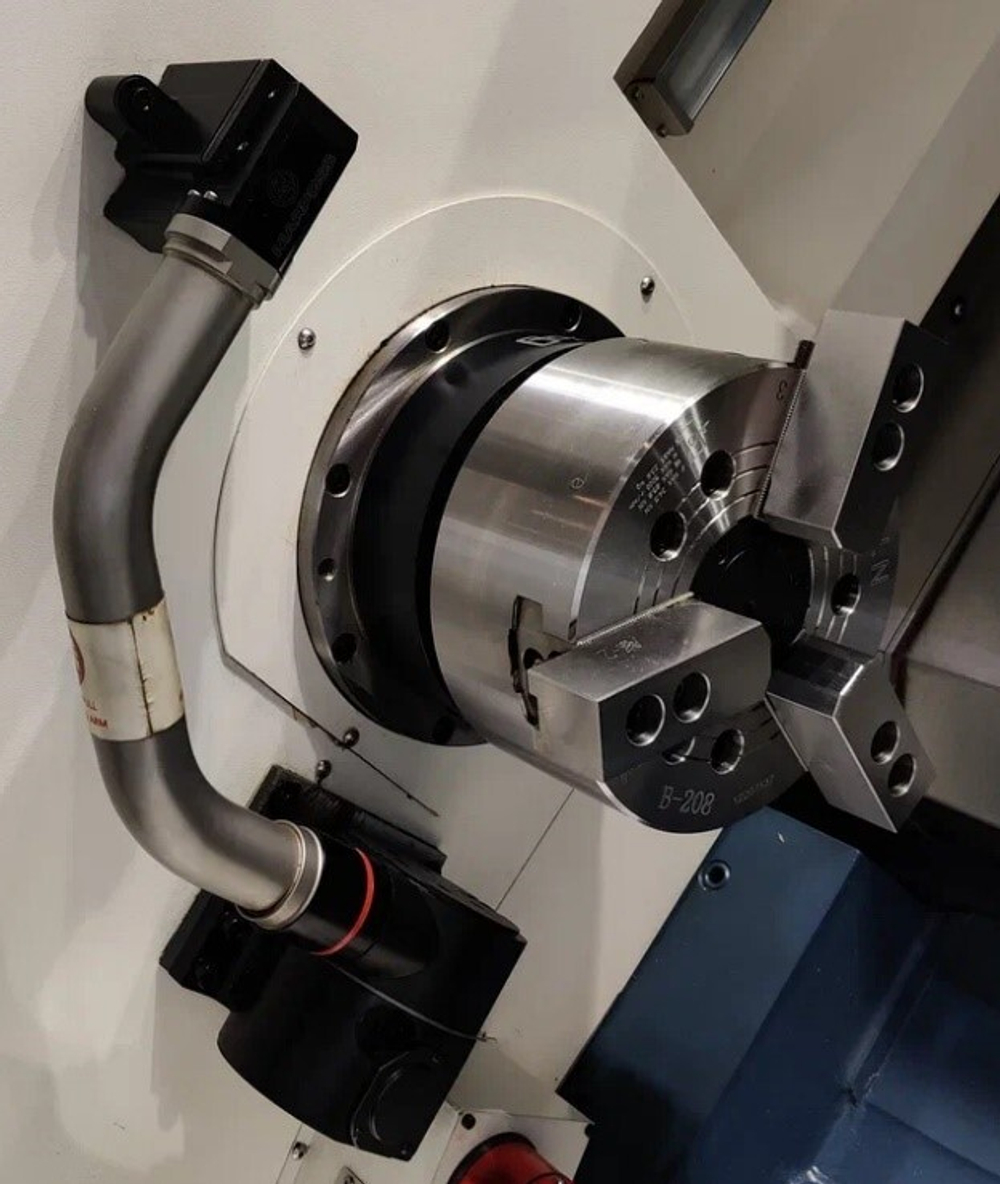

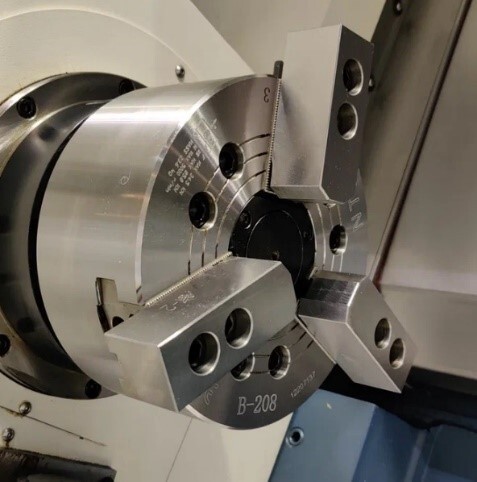

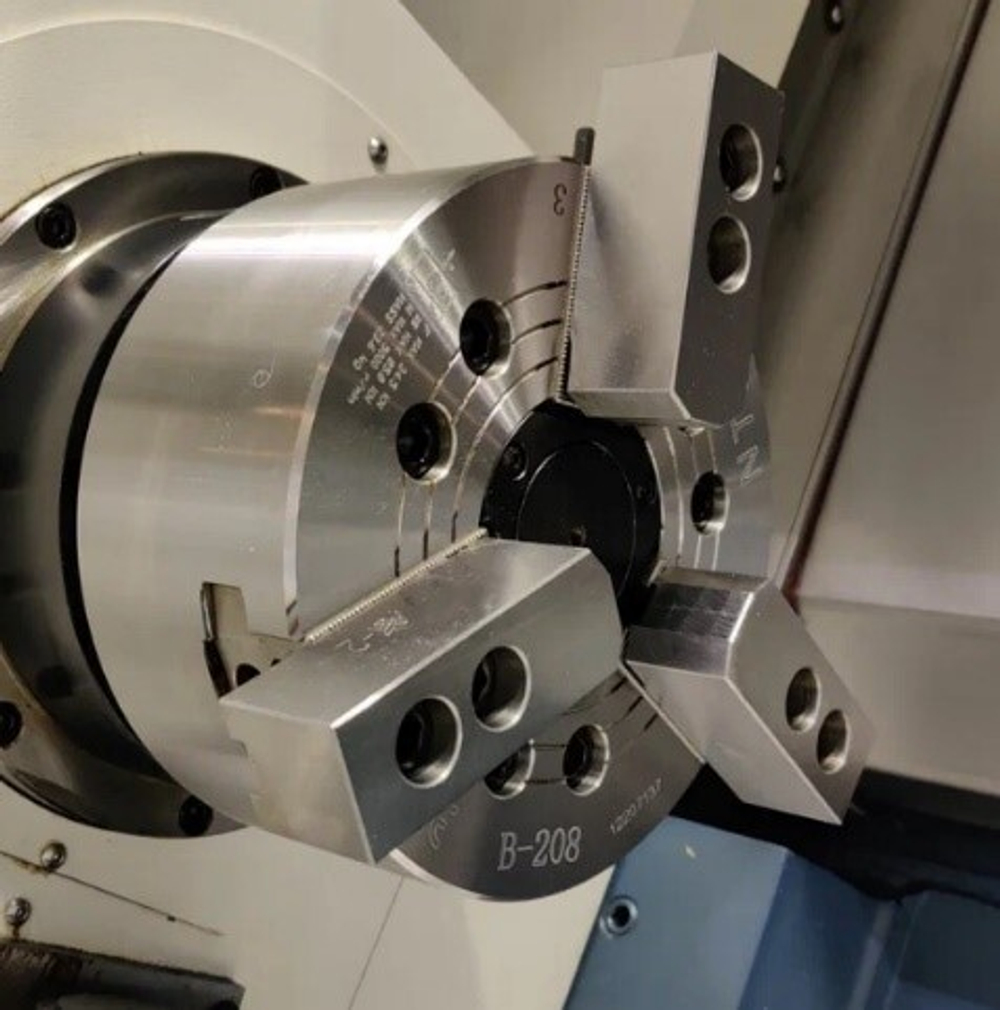

- Гидравлический патрон, мм200
- Ход по оси Х, мм210
- Ход по оси Z, мм500
- Ускоренное перемещение по осям X / Z, м/мин24 / 24

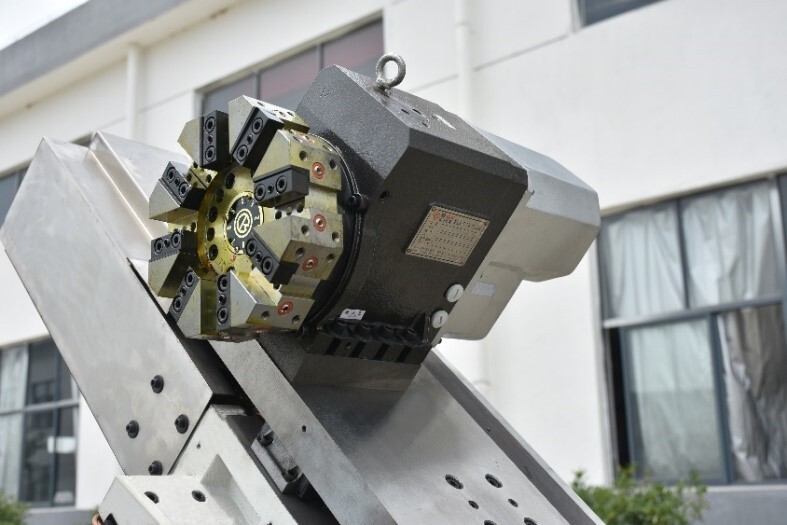

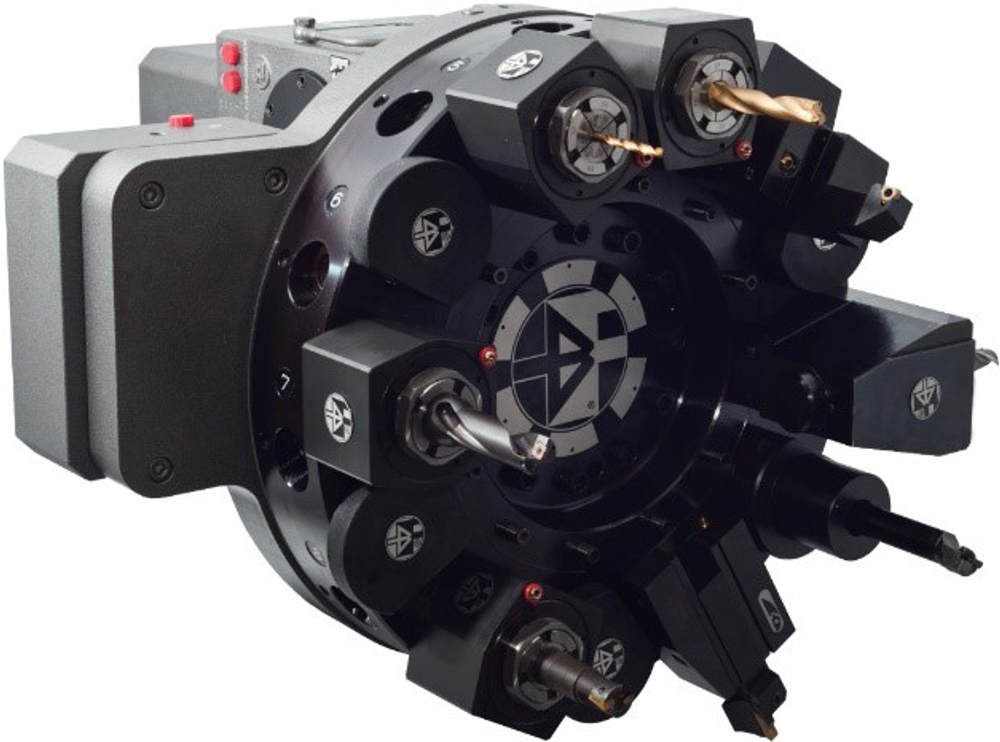

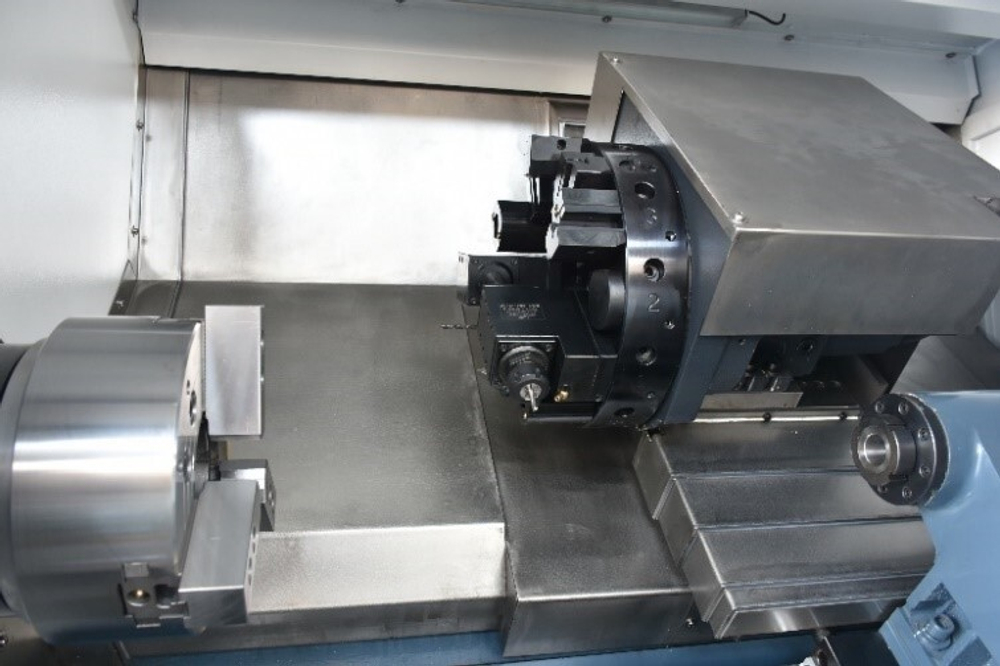

- Типревольверный резцедержатель с приводным инструментом
- Количество инструмента12
- Размер расточного инструмента, мм25 x 25
- Радиальный держатель инструмента20 х 20 (4 шт.)
- Держатель торцевого инструмента20 х 20 (3 шт.)
- Система измерения и привязки инструментаRenishaw
- BMT40-ER20-0°, шт1
- BMT40-ER20-90°, шт2
- Оптимальная мощность, кВт1,8
- Макс. крутящий момент, Нм27
- Макс. допустимые обороты, об/мин3000
- Рабочий диапазон оборотов, об/мин2000

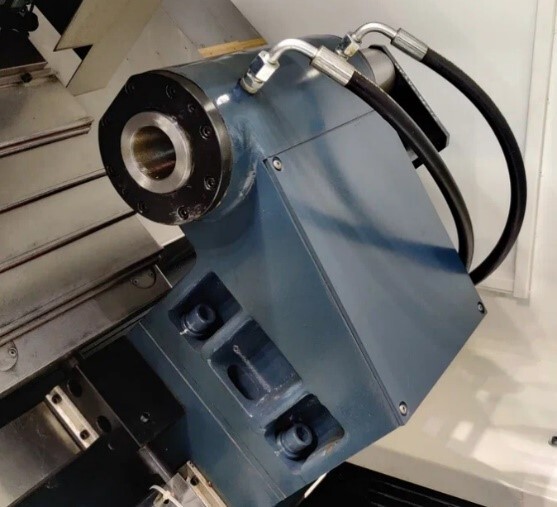

- Тип привода пинолигидравлический
- Макс. перемещение, мм80
- КонусMT4
- Диаметр конуса хвостовика, мм65
- Мощность двигателя, кВт11 / 15

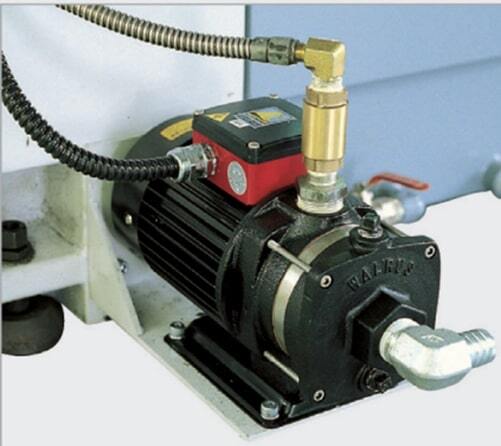

- Насос СОЖ750W
- Округлость обрабатываемой детали, мм0,003 / Ø 75
- Цилиндричность обрабатываемой детали, мм0,02 / 300
- Плоскостность обрабатываемой детали, мм0,025 / Ø 300
- Шероховатость обрабатываемой поверхностиRa 1,6 µm
- Ось X, мм0,022
- Ось Z, мм0,022 / 550
- Ось X, мм0,006
- Ось Z, мм0,006 / 550
- Длина, мм4270
- Ширина, мм2000
- Высота, мм2170
- Вес нетто, кг3650
- Вес брутто, кг4100
