НАЗНАЧЕНИЕ:
Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

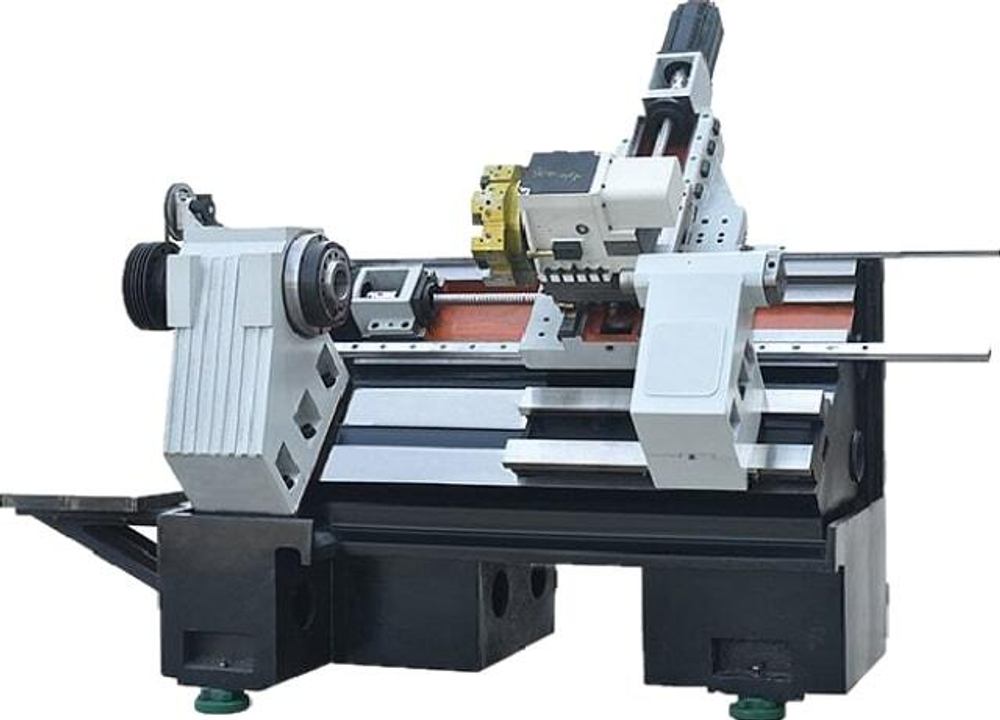

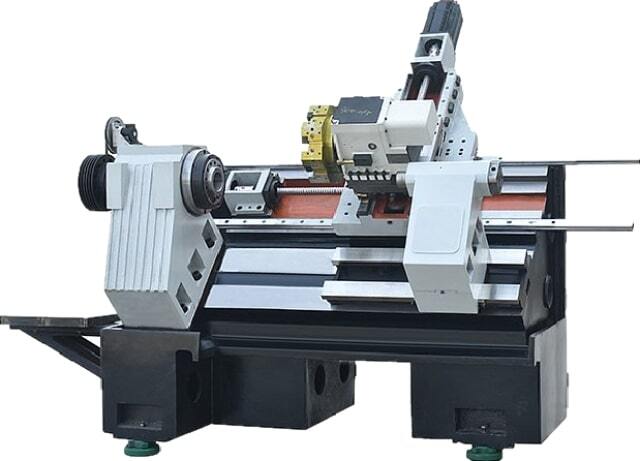

За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
СХЕМА ОБРАБОТКИ:
 |  |  |  |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0

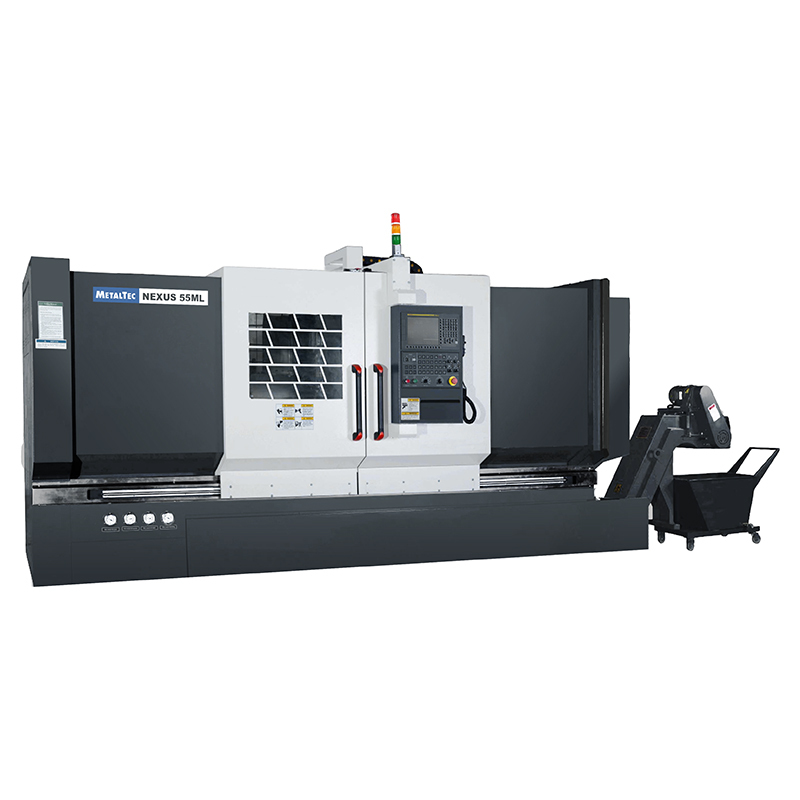

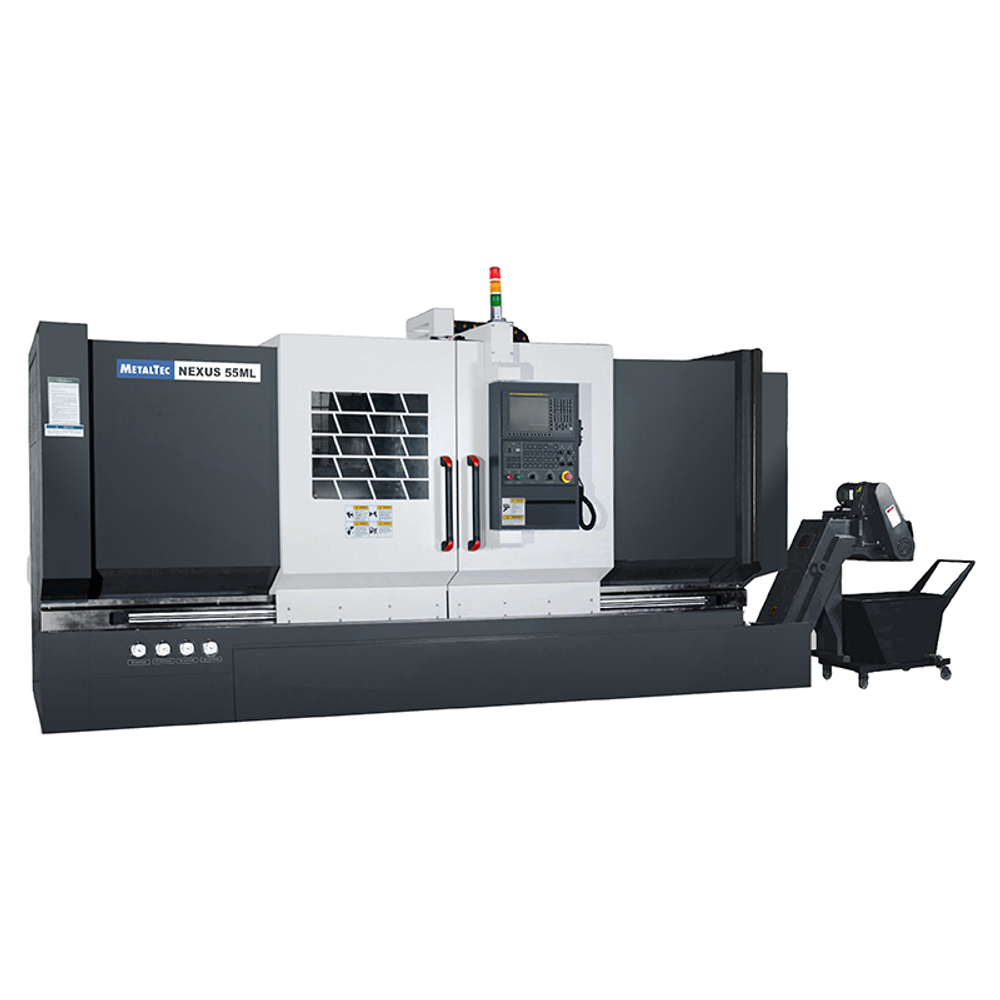

- МодельMetalTec NEXUS 55M

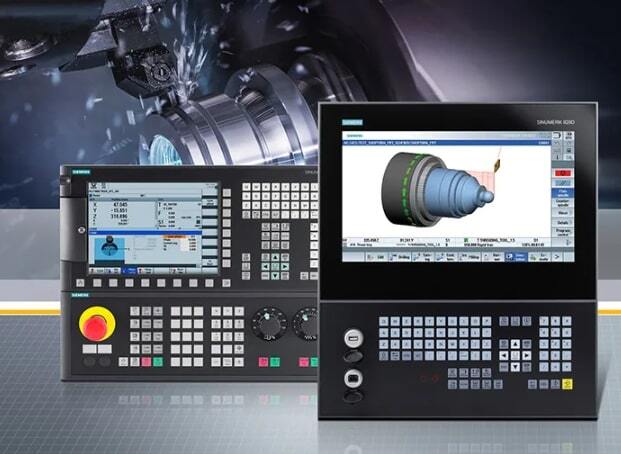

- Система ЧПУSIEMENS 828D SHOP TURN

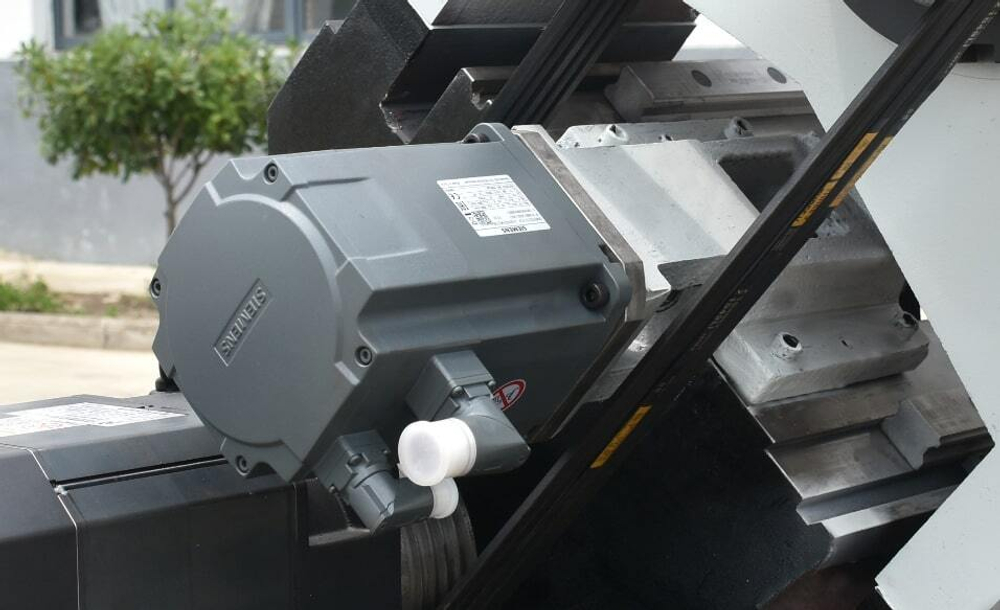

- Серводвигатели по осям Х / ZSIEMENS
- Макс. диаметр над станиной, мм550
- Макс. диаметр над суппортом, мм360
- Расстояние между центрами, мм550
- Макс. диаметр обработки, мм (диск)300
- Макс. диаметр обработки, мм (вал)280
- Макс. длина обработки, мм (вал)500
- Макс. обороты, об/мин50 - 3500
- Отверстие шпинделя, мм62
- Макс. диаметр сквозного отверстия, мм45
- Торец шпинделяA2-6

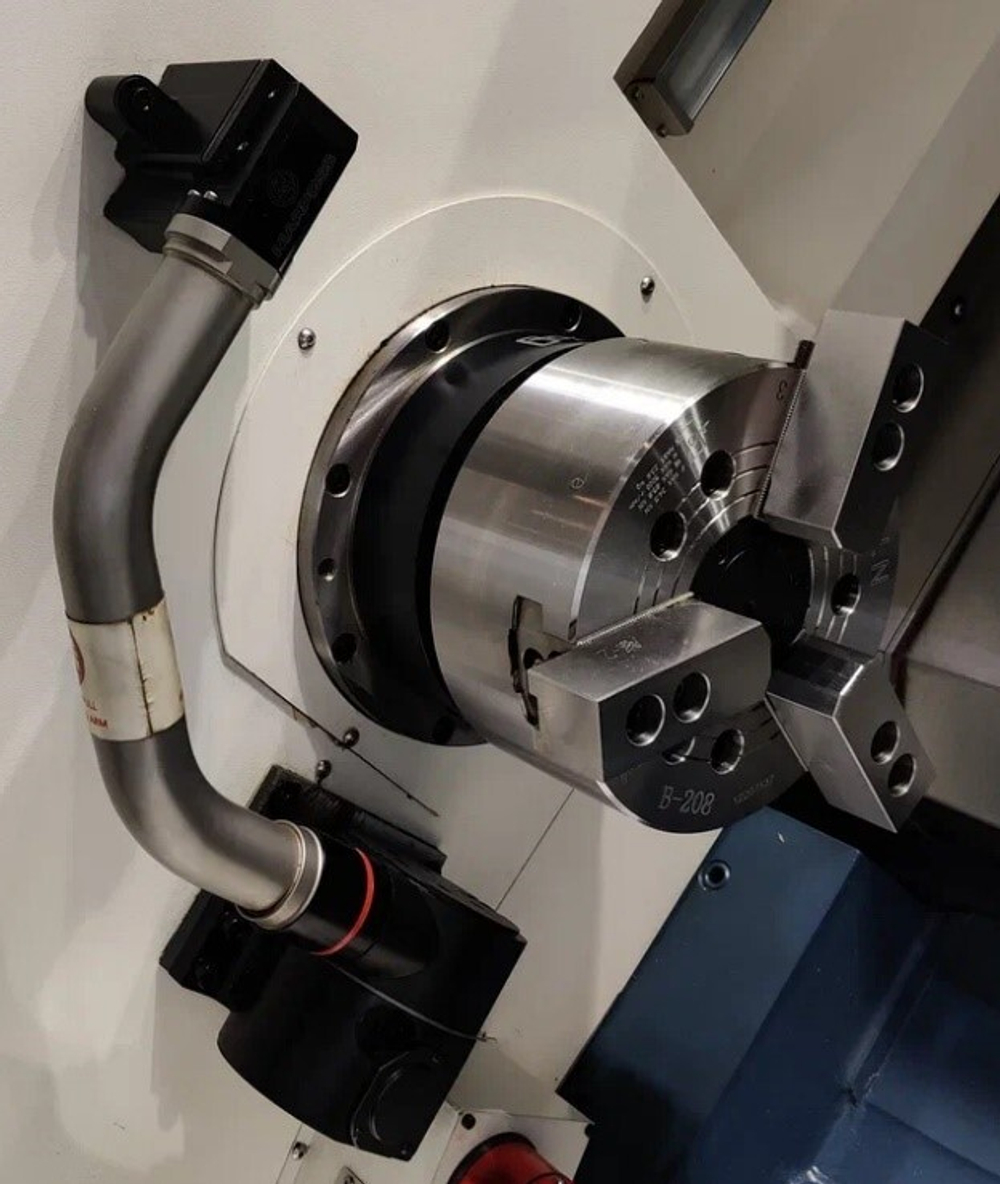

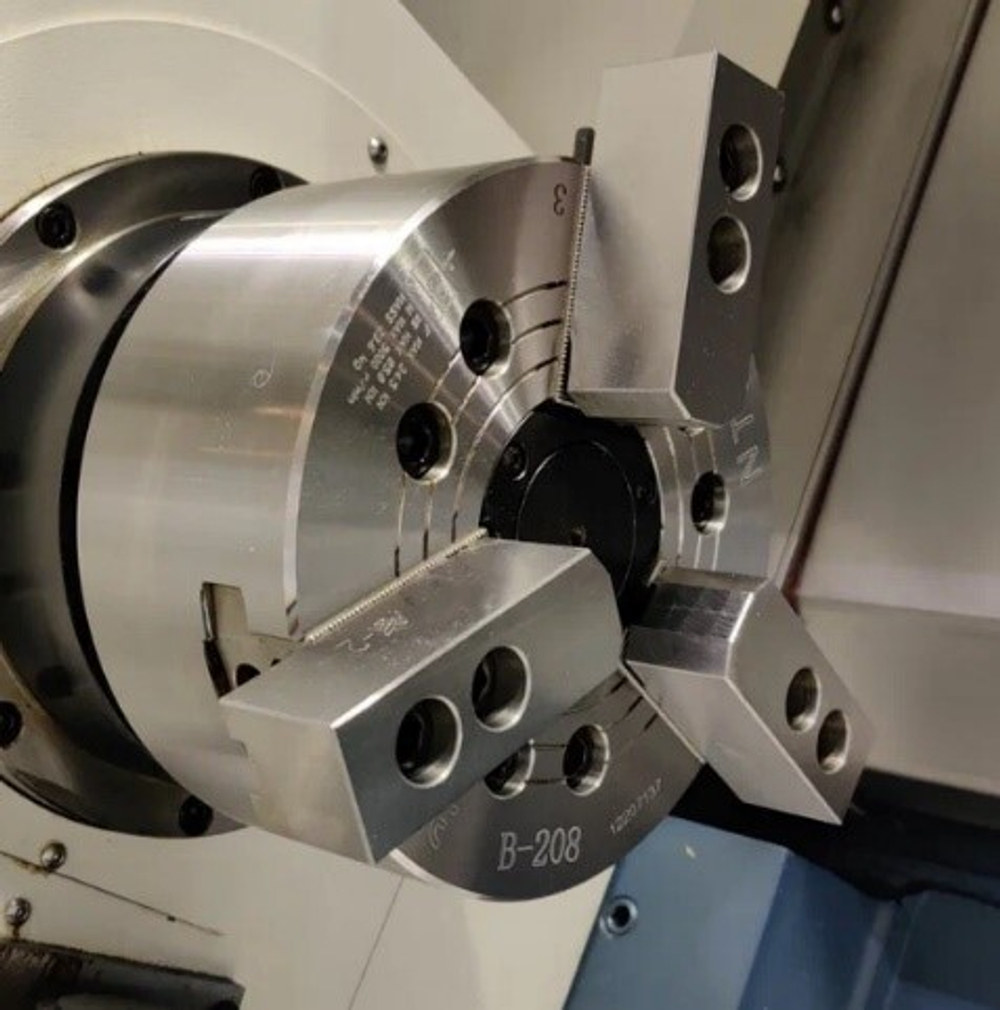

- Гидравлический патрон, мм200
- Ход по оси Х, мм230
- Ход по оси Z, мм500
- Ускоренное перемещение по осям X / Z, м/мин24 / 24

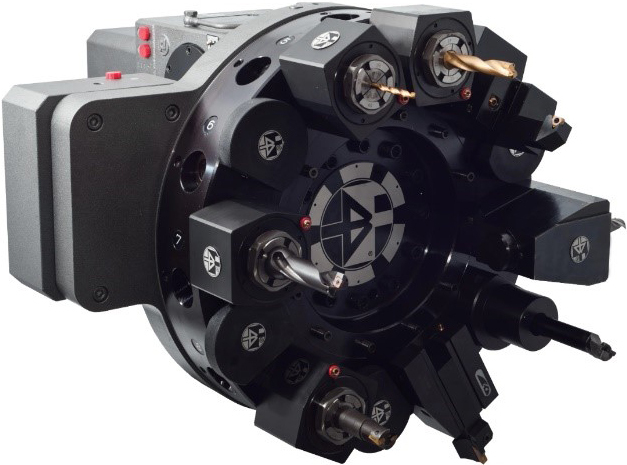

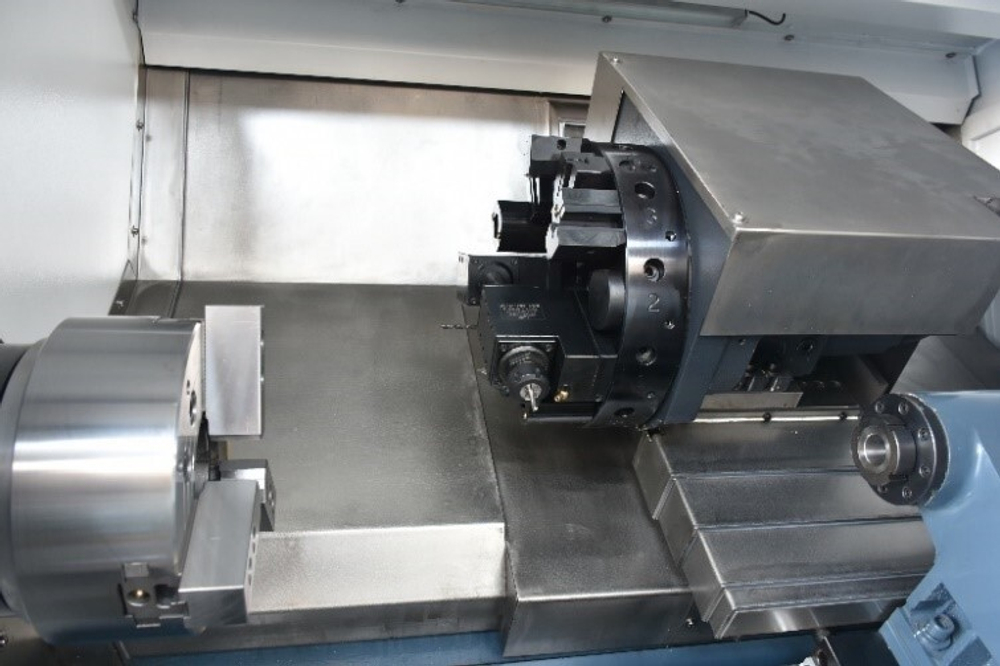

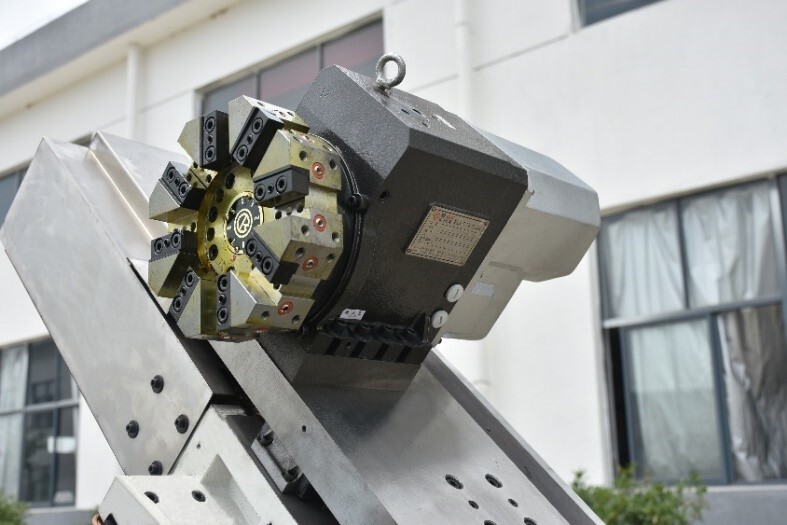

- Типревольверная голова с приводным инструментом
- Количество инструмента12
- Размер инструмента, мм25 x 25
- Система измерения и привязки инструментаRenishaw
- Приводной инструмент BMT55-ER32-0°, шт1
- Приводной инструмент BMT55-ER32-90°, шт2
- BMT55-ER32-0°, шт1
- BMT55-ER32-90°, шт2
- Оптимальная мощность, кВт3,3
- Макс. крутящий момент, Нм50
- Макс. допустимые обороты, об/мин6000
- Рабочий диапазон оборотов, об/мин5600

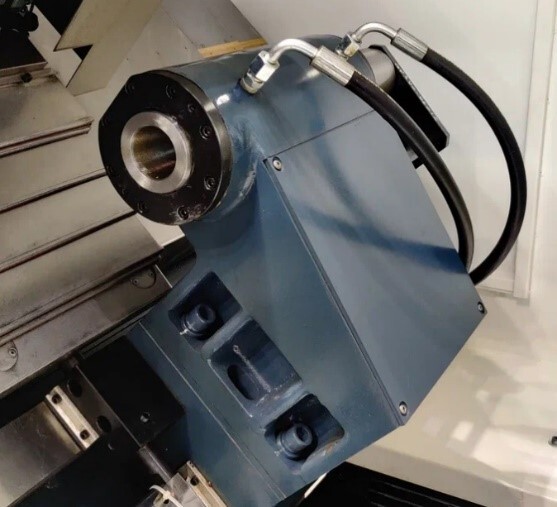

- Тип привода пинолигидравлический
- Макс. перемещение, мм100
- КонусMT5
- Диаметр конуса хвостовика, мм75

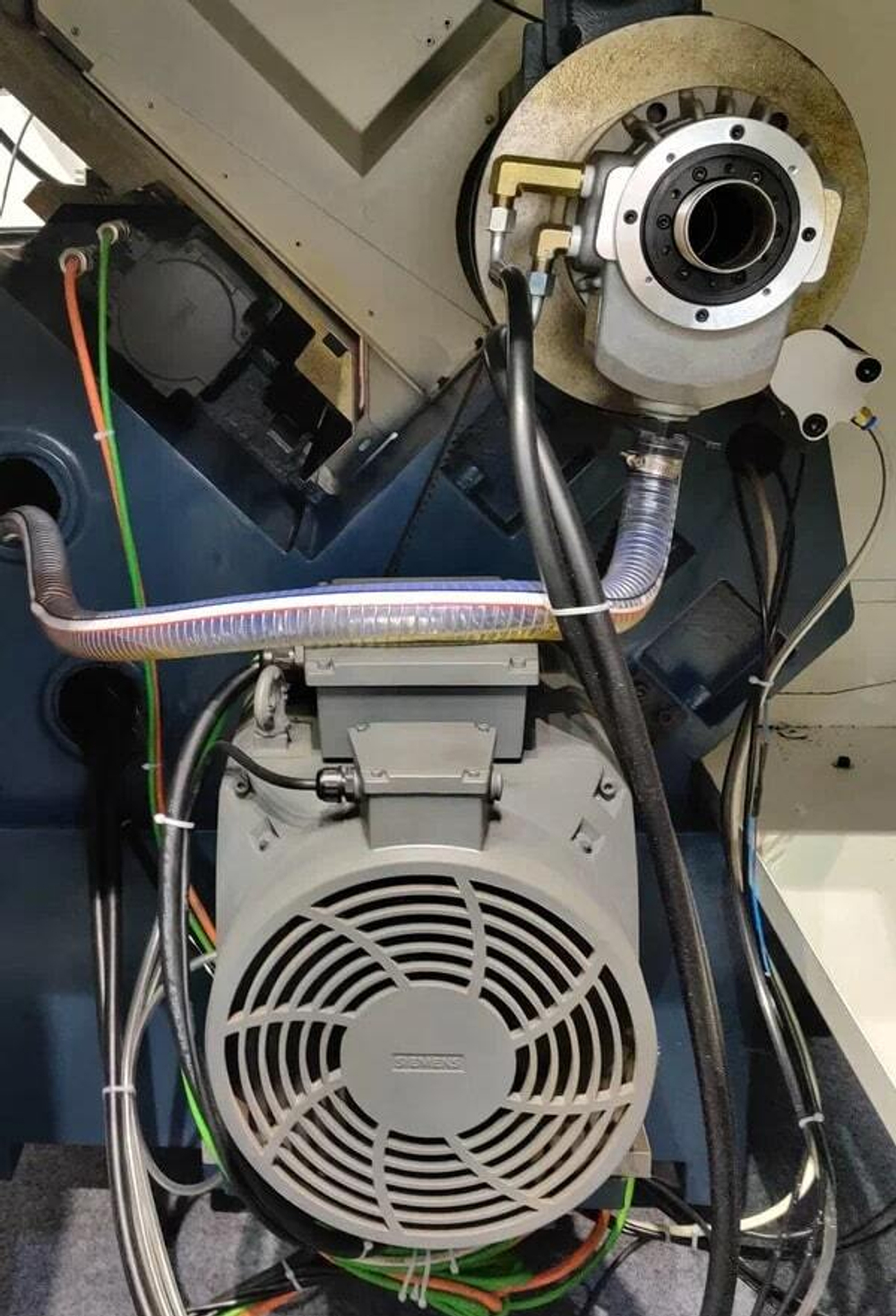

- Мощность двигателя, кВт11 / 15

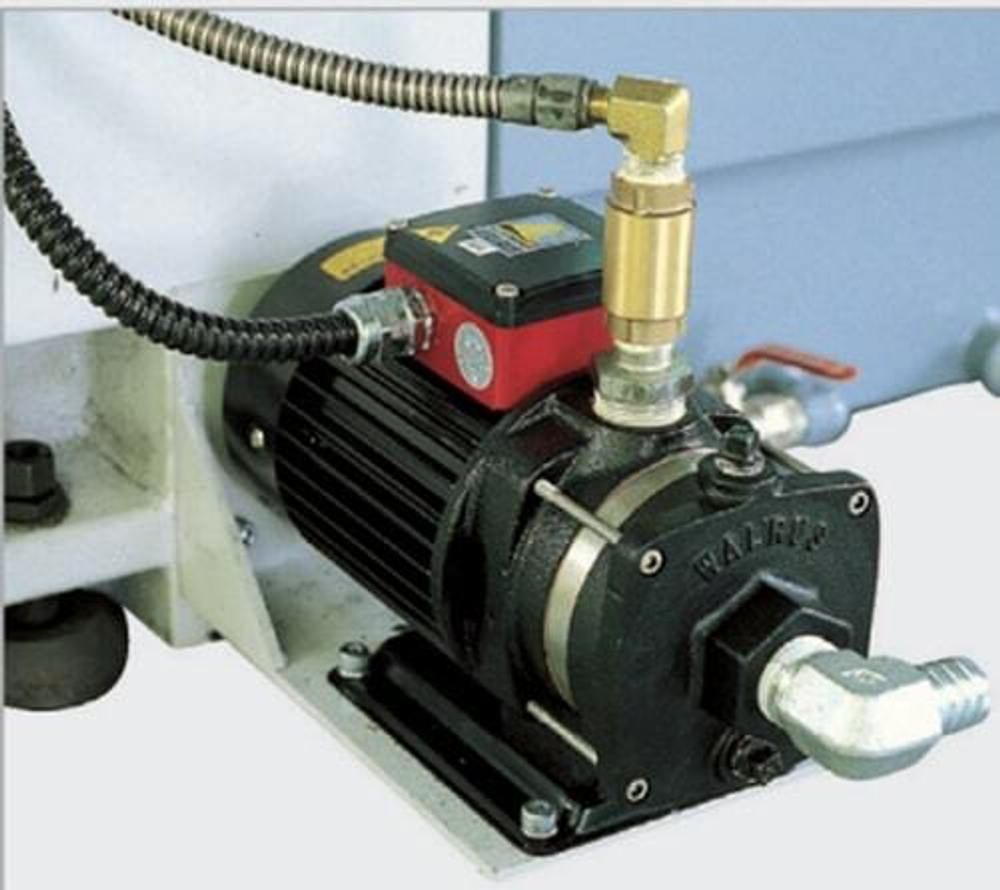

- Насос СОЖ, Бар20
- Округлость обрабатываемой детали, мм0,003 / Ø 75
- Цилиндричность обрабатываемой детали, мм0,02 / 300
- Плоскостность обрабатываемой детали, мм0,025 / Ø 300
- Шероховатость обрабатываемой поверхностиRa 1,6 µm
- Ось X, мм0,022
- Ось Z, мм0,022 / 550
- Ось X, мм0,006
- Ось Z, мм0,006 / 550
- Длина, мм4500
- Ширина, мм2000
- Высота, мм2300
- Вес нетто, кг4050
- Вес брутто, кг4800
- Количество мест2
- Место 118,61 м3
- Длина, мм3600
- Ширина, мм2200
- Высота, мм2350
- Место 24,25 м3
- Длина, мм3150
- Ширина, мм1000
- Высота, мм2350
- Примечаниеобщая длина борта авто не менее 7000 мм
