_x000D_ НАЗНАЧЕНИЕ:_x000D_
_x000D__x000D_ Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли._x000D_
_x000D__x000D_ Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;_x000D_
_x000D__x000D_ Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы._x000D_
_x000D_ _x000D__x000D_ ОБЛАСТЬ ПРИМЕНЕНИЯ:_x000D_
_x000D__x000D_ За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве._x000D_
_x000D__x000D_ Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика._x000D_
_x000D_ _x000D__x000D_ СХЕМА ОБРАБОТКИ:_x000D_
_x000D__x000D_
 _x000D_
| _x000D_
_x000D_
 _x000D_
| _x000D_
_x000D_
 _x000D_
| _x000D_
_x000D_
 _x000D_
| _x000D_
| _x000D_ Внутреннее точение_x000D_ | _x000D__x000D_ Наружное точение_x000D_ | _x000D__x000D_ Точение наружной резьбы_x000D_ | _x000D__x000D_ Наружная отрезка и обработка канавок_x000D_ | _x000D_
_x000D_
_x000D_ Комплектация:_x000D_
_x000D_- _x000D_
- Наклонная станина под 450 _x000D_
- Подшипники шпинделя и ШВП NSK – производство Япония _x000D_
- ШВП и линейные направляющие производство Тайвань _x000D_
- Автоматический стружечный конвейер _x000D_
- Автоматическая система смазки направляющих _x000D_
- Электрические компоненты Schneider _x000D_
- Вспомогательный LED источник света _x000D_
- Дополнительный набор сырых кулачков для 250мм патрона _x000D_
- Дополнительный набор закаленных кулачков для 250мм патрона _x000D_
- Шкаф с электрокомпонентами Schneider, кондиционером и степенью защиты IP54 _x000D_
- Кабинетная защита _x000D_
- Комплект ЗИП _x000D_
- 5 0
- 4 0
- 3 0
- 2 0
- 1 0
-

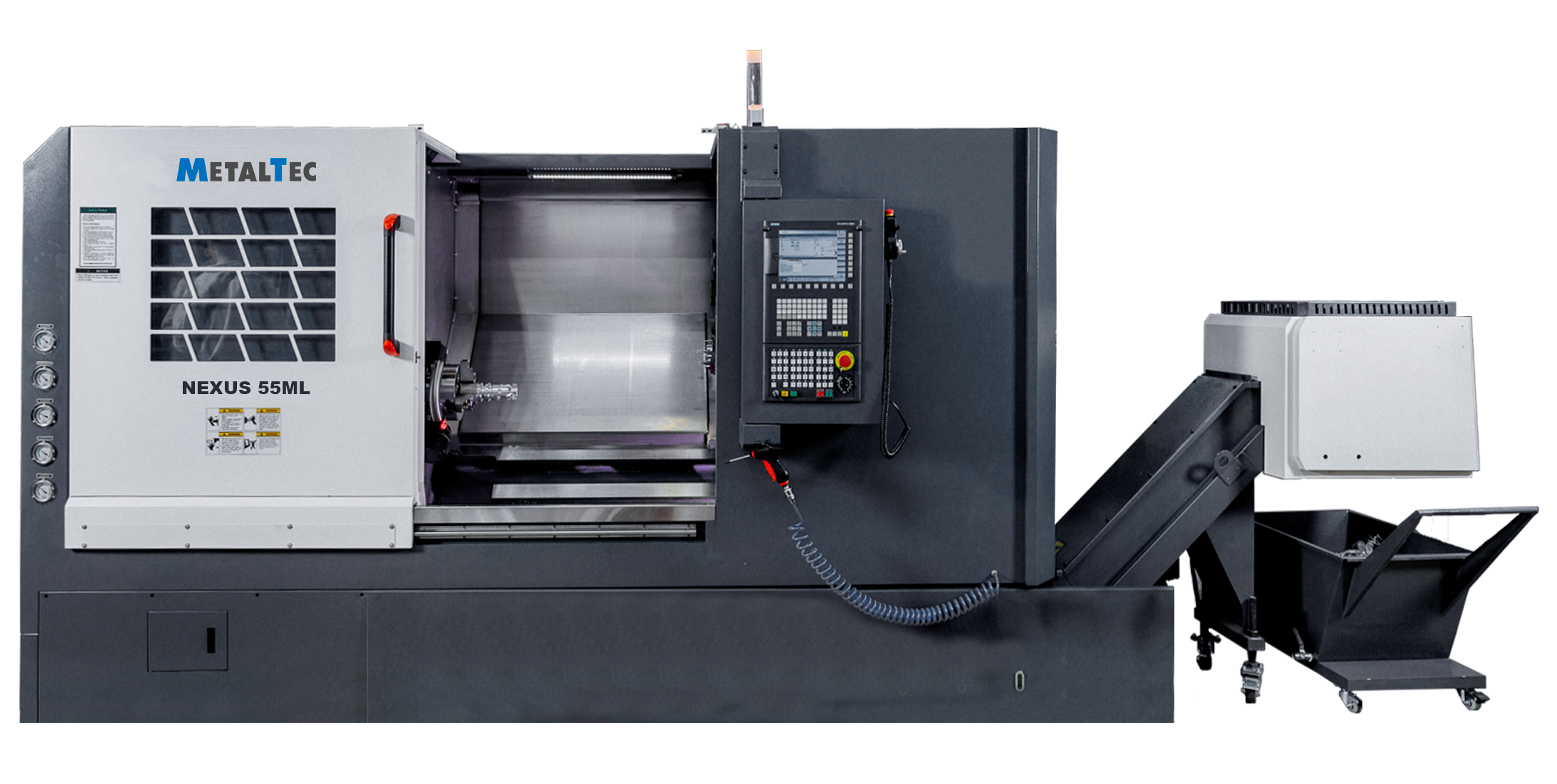

_x000D_ Модель_x000D__x000D_ MetalTec NEXUS 55ML_x000D_
-
_x000D_ Система ЧПУ_x000D__x000D_ KND K2000TF4i-D Plus_x000D_
-
_x000D_ Серводвигатели по осям Х / Z_x000D__x000D_ KND_x000D_
-
_x000D_ Макс. диаметр над станиной, мм_x000D__x000D_ 550_x000D_
-
_x000D_ Макс. диаметр над суппортом, мм_x000D__x000D_ 360_x000D_
-
_x000D_ Расстояние между центрами, мм_x000D__x000D_ 1050_x000D_
-
_x000D_ Макс. диаметр обработки, мм (диск)_x000D__x000D_ 360_x000D_
-
_x000D_ Макс. диаметр обработки, мм (вал)_x000D__x000D_ 300_x000D_
-
_x000D_ Макс. длина обработки, мм (вал)_x000D__x000D_ 950_x000D_
-
_x000D_ Макс. обороты, об/мин_x000D__x000D_ 50 - 3500_x000D_
-
_x000D_ Отверстие патрона, мм_x000D__x000D_ 62_x000D_
-
_x000D_ Проходное отверстие, мм_x000D__x000D_ 45_x000D_
-
_x000D_ Торец шпинделя_x000D__x000D_ A2-6_x000D_
-
_x000D_ Гидравлический патрон IVY - производство Германия, мм_x000D__x000D_ 250_x000D_
-
_x000D_ Ход по оси Х, мм_x000D__x000D_ 240_x000D_
-
_x000D_ Ход по оси Z, мм_x000D__x000D_ 1000_x000D_
-
_x000D_ Ускоренное перемещение по осям X / Z, м/мин_x000D__x000D_ 24 / 24_x000D_
-
_x000D_ Тип_x000D__x000D_ револьверная голова с приводным инструментом_x000D_
-
_x000D_ Количество инструмента_x000D__x000D_ 12_x000D_
-
_x000D_ Радиальный держатель инструмента, мм_x000D__x000D_ 25 x 25, 4 шт._x000D_
-
_x000D_ Держатель торцевого инструмента, мм_x000D__x000D_ 25 x 25, 3 шт._x000D_
-
_x000D_ Держатель расточных инструментов, мм_x000D__x000D_ 40 x 40, 2 шт._x000D_
-
_x000D_ Система измерения и привязки инструмента_x000D__x000D_ Renishaw_x000D_
-
_x000D_ BMT55-ER32-0°, шт_x000D__x000D_ 1_x000D_
-
_x000D_ BMT55-ER32-90°, шт_x000D__x000D_ 2_x000D_
-
_x000D_ Рабочий диапазон оборотов, об/мин_x000D__x000D_ 4000_x000D_
-
_x000D_ Тип привода пиноли_x000D__x000D_ гидравлический_x000D_
-
_x000D_ Макс. перемещение, мм_x000D__x000D_ 100_x000D_
-
_x000D_ Конус_x000D__x000D_ MT5_x000D_
-
_x000D_ Диаметр конуса хвостовика, мм_x000D__x000D_ 75_x000D_
-
_x000D_ Параметры электросети_x000D__x000D_ 380 В/50 Гц_x000D_
-
_x000D_ Мощность двигателя, кВт_x000D__x000D_ 11 / 15_x000D_
-
_x000D_ Насос СОЖ, Бар_x000D__x000D_ 10_x000D_
-
_x000D_ Округлость обрабатываемой детали, мм_x000D__x000D_ 0,003 / Ø 75_x000D_
-
_x000D_ Цилиндричность обрабатываемой детали, мм_x000D__x000D_ 0,02 / 300_x000D_
-
_x000D_ Плоскостность обрабатываемой детали, мм_x000D__x000D_ 0,025 / Ø 300_x000D_
-
_x000D_ Шероховатость обрабатываемой поверхности_x000D__x000D_ Ra 1,6 µm_x000D_
-
_x000D_ Ось X, мм_x000D__x000D_ 0,022_x000D_
-
_x000D_ Ось Z, мм_x000D__x000D_ 0,022 / 550_x000D_
-
_x000D_ Ось Z, мм_x000D__x000D_ 0,032 / 1050_x000D_
-
_x000D_ Ось X, мм_x000D__x000D_ 0,006_x000D_
-
_x000D_ Ось Z, мм_x000D__x000D_ 0,006 / 550_x000D_
-
_x000D_ Ось Z, мм_x000D__x000D_ 0,010 / 1050_x000D_
-
_x000D_ Длина, мм_x000D__x000D_ 4750_x000D_
-
_x000D_ Ширина, мм_x000D__x000D_ 1800_x000D_
-
_x000D_ Высота, мм_x000D__x000D_ 1900_x000D_
-
_x000D_ Вес нетто, кг_x000D__x000D_ 4500_x000D_
-
_x000D_ Вес брутто, кг_x000D__x000D_ 5100_x000D_
