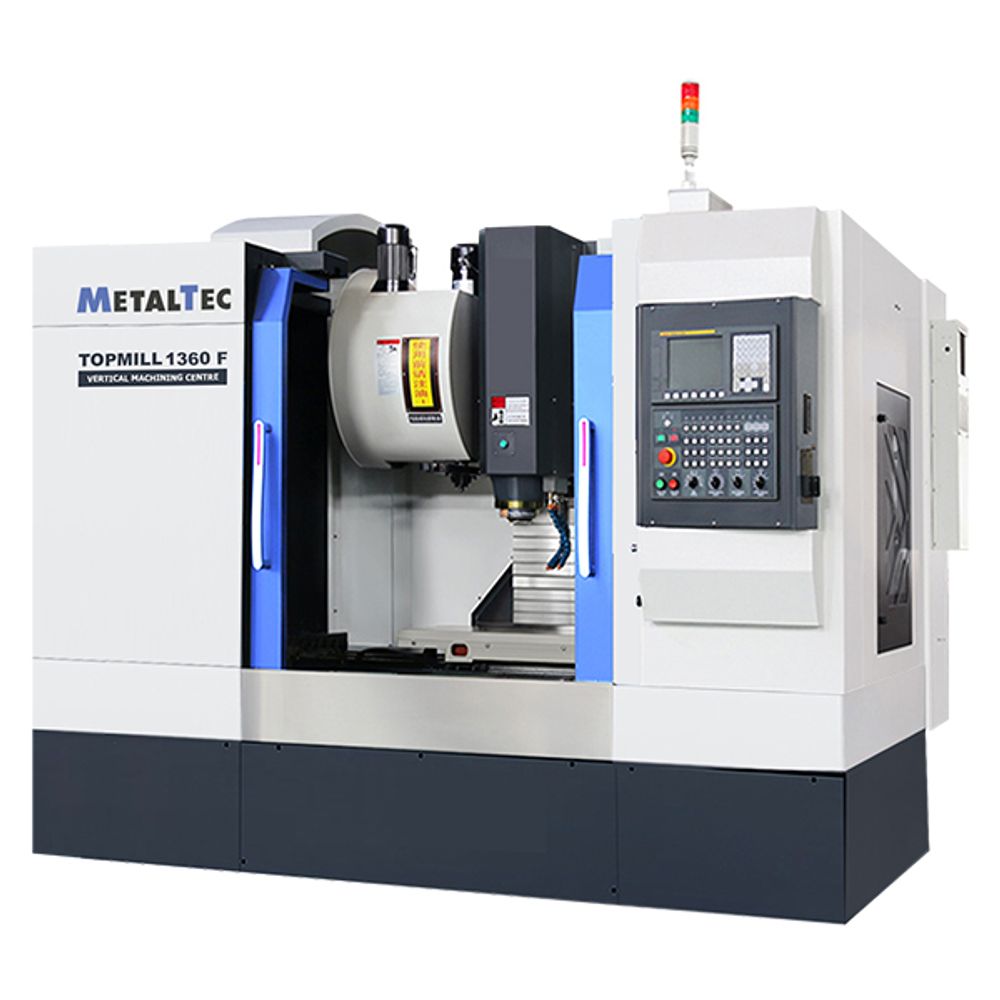

MetalTec TOPMILL 1360F (4-х осевой) вертикальный обрабатывающий центр с ЧПУ

Name: MetalTec TOPMILL 1360F (4-х осевой) вертикальный обрабатывающий центр с ЧПУ
Price: 7609005.0 RUR
Availability: InStock

В корзине шт Перейти

Купить в 1 клик

Система управления : Fanuc
Размеры рабочего стола : 1300 х 600 мм
Наибольшая нагрузка на стол : 800 кг
Мощность электродвигателя : 11 / 15 кВт
Вес : 7500 кг

Не является публичной офертой.
Для уточнения окончательной стоимости и условий, пожалуйста, свяжитесь с нашими специалистами.

Описание

Характеристики

Отзывы

Описание

_x000D_ НАЗНАЧЕНИЕ:_x000D_

_x000D_

_x000D_ Вертикальные многоцелевые обрабатывающие центры TOPMILL 1360F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей._x000D_

_x000D_

_x000D_ _x000D_

_x000D_

_x000D_ КОМПЛЕКТАЦИЯ:_x000D_

_x000D_

_x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_ _x000D_

_x000D_ №_x000D_	_x000D_ Наименование_x000D_	_x000D_ Спецификация_x000D_	_x000D_ Информация_x000D_
_x000D_ 1_x000D_	_x000D_ Шпиндель_x000D_	_x000D_ BT40_x000D_	_x000D_ POSA VOLIS (Тайвань)_x000D_
_x000D_ 2_x000D_	_x000D_ Магазин автосмены инструмента_x000D_	_x000D_ BT40-24T_x000D_	_x000D_ OKADA (Тайвань)_x000D_
_x000D_ 3_x000D_	_x000D_ ШВП по оси Х/Y/Z_x000D_	_x000D_ P4_x000D_	_x000D_ HIWIN (Тайвань)_x000D_
_x000D_ 4_x000D_	_x000D_ Подшипник винтовой_x000D_	_x000D_ _x000D_	_x000D_ NSK/FAG (Япония)_x000D_
_x000D_ 5_x000D_	_x000D_ Насос-кулант_x000D_	_x000D_ _x000D_	_x000D_ Китай_x000D_
_x000D_ 6_x000D_	_x000D_ Автоматическая система смазки_x000D_	_x000D_ _x000D_	_x000D_ Китай_x000D_
_x000D_ 7_x000D_	_x000D_ Пневмосистема_x000D_	_x000D_ _x000D_	_x000D_ AirTac (Тайвань)_x000D_
_x000D_ 8_x000D_	_x000D_ Линейные направляющие _x000D_ квадратного сечения по осям Х/Y/Z_x000D_	_x000D_ 45 мм_x000D_	_x000D_ HIWIN (Тайвань)_x000D_
_x000D_ 9*_x000D_	_x000D_ Поворотный стол (4 ось) с задней бабкой_x000D_	_x000D_ 250 мм_x000D_	_x000D_ TJR (Тайвань)_x000D_

_x000D_
_x000D_

_x000D_ * - комплектации с 4 осью_x000D_

Отзывы

Отзывов еще никто не оставлял

Характеристики

Технические характеристики:

Модель

TOPMILL 1360F
_x000D_ Размеры рабочего стола, мм_x000D_

_x000D_ 1300 x 600_x000D_
_x000D_ Наибольшая нагрузка на стол, кг_x000D_

_x000D_ 800_x000D_
_x000D_ T-пазы стола, мм_x000D_

_x000D_ 18 x 100 x 5_x000D_
_x000D_ Перемещение по оси X, мм_x000D_

_x000D_ 1100_x000D_
_x000D_ Перемещение по оси Y, мм_x000D_

_x000D_ 600_x000D_
_x000D_ Перемещение по оси Z, мм_x000D_

_x000D_ 600_x000D_
_x000D_ Расстояние от торца шпинделя до поверхности рабочего стола, мм_x000D_

_x000D_ 150 - 800_x000D_
_x000D_ Расстояние от шпинделя до колонны, мм_x000D_

_x000D_ 700_x000D_
_x000D_ Направляющие перемещения, X / Y / Z_x000D_

_x000D_ Линейные направляющие (С3)_x000D_
_x000D_ Шарико-винтовые пары, X / Y / Z_x000D_

_x000D_ Класс точности P4_x000D_

Шпиндель VOLIS (Тайвань) – прямой привод:

_x000D_ Обороты шпинделя, об/мин_x000D_

_x000D_ 12 000_x000D_
_x000D_ Охлаждение шпинделя_x000D_

_x000D_ масляное_x000D_
_x000D_ Мощность электродвигателя главного привода (пост. / 30 мин.), кВт_x000D_

_x000D_ 11 / 15_x000D_

Инструментальная система OKADA (Тайвань):

_x000D_ Тип хвостовика инструмента_x000D_

_x000D_ ВТ40_x000D_
_x000D_ Емкость магазина инструмента_x000D_

_x000D_ 24_x000D_
_x000D_ Максимальный вес устанавливаемого инструмента, кг_x000D_

_x000D_ 8_x000D_
_x000D_ Максимальный диаметр устанавливаемого инструмента, мм_x000D_

_x000D_ 100_x000D_
_x000D_ Максимальная длина устанавливаемого инструмента, мм_x000D_

_x000D_ 300_x000D_

Скорость перемещений:

_x000D_ Быстрые перемещения по осям Х / Y / Z, мм/мин_x000D_

_x000D_ 24 000 / 24 000 / 20 000_x000D_
_x000D_ Скорость обработки, мм/мин_x000D_

_x000D_ 1 - 12 000_x000D_

Точность:

_x000D_ Точность позиционирования, мм_x000D_

_x000D_ ± 0,005 / 300 _x000D_
_x000D_ Повторяемость, мм_x000D_

_x000D_ ± 0,003 / 300_x000D_

Энергопотребление:

_x000D_ Напряжение, В / Частота, Гц_x000D_

_x000D_ 380 ± 10% / 50 ± 10%_x000D_
_x000D_ Общая установленная мощность, кВт_x000D_

_x000D_ 20_x000D_

Пневмосистема:
